HD67514-XX

Gateway Modbus TCP Client / CAN
HD67514-XX

Schnittstellen:
1x CAN, 1x Ethernet

DatenblattTechnische AnwendungsberatungAnfrage/Vor Ort Präsentation
  • Bidirektionaler Datenaustausch zwischen Modbus TCP und CAN
  • Konfigurierbares Gateways SW67514
  • Galvanische 3-Wege-Trennung zwischen Ethernet / CAN und
    Versorgung
  • Hoher Temperaturbereich von -40 °C bis +85 °C
  • Übertragung der Projektierung über Ethernet
Gateways und Protokollwandler Gateway CANopen Modbus TCP Client HD67504, HD67515, HD67507, HD67510, HD67514

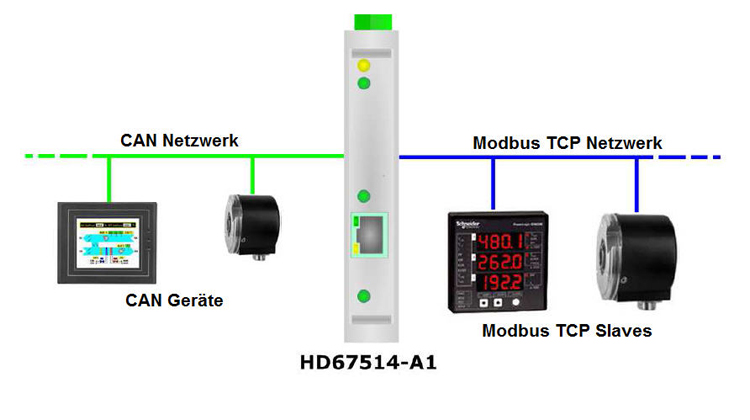

Das konfigurierbare Gateway HD67514-XX ermöglicht die Kommunikation zwischen einem Modbus TCP Server und einem CAN-System.
Das Gateway lässt sich dabei als Datenumsetzer mit einstellbarer Übersetzungstabelle verwenden. Das Gateway kann als Modbus TCP Client (Master) selbständig Daten von mehreren Teilnehmern akquirieren und einem übergeordneten System zur Verfügung stellen. Selbstverständlich können auch Daten in die entgegengesetzte Richtung übermittelt werden. Das HD67514-XX kann hierbei als Client (Master) im Modbus TCP Netzwerk eigenständig Nachrichten versenden. Die Übertragung der Konfiguration des Gateways per Software SW67514 über den Ethernet-Port ist sehr einfach und schnell geschehen. Die Hutschienenmontage und die abnehmbaren Schraubklemmen (HD67514-A1) gewährleisten eine schnelle und sichere Montage sowie eine problemlose Verdrahtung des Gerätes.

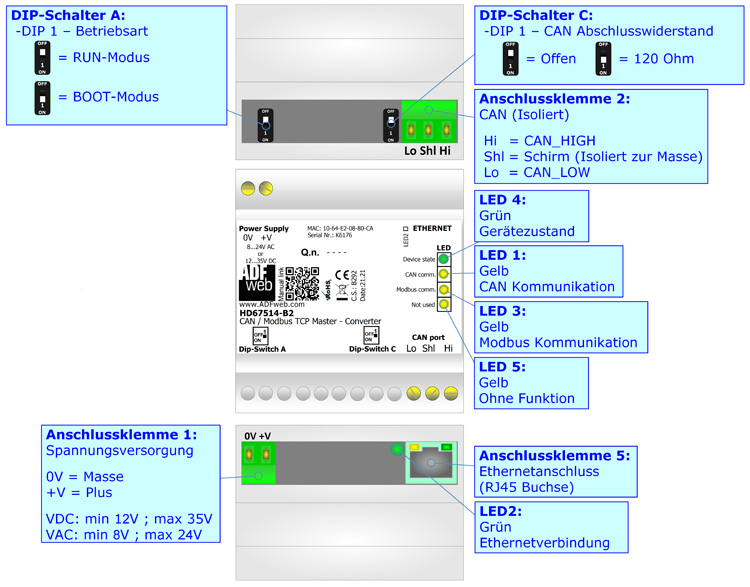

Schnittstellen:

HD67514-A1:
1x Ethernet-Port (RJ45 Buchse)
1x CAN 2.0A & 2.0B (abnehmbare Schraubklemme, 3-polig)

HD67514-B2:
1x Ethernet-Port (RJ45 Buchse)
1x CAN 2.0A & 2.0B (Schraubklemme, 3-polig)

Datenrate CAN:

Max. 1 Mbps

LED:

HD67514-A1:
4x Signalanzeige für Versorgung und Kommunikation

HD67514-B2:
5x Signalanzeige für Versorgung und Kommunikation

Versorgung:

12 VDC bis 35 VDC oder
8 VAC bis 24 VAC, 50/60 Hz

Leistungsaufnahme:

3,5 Watt / VA

Software:

Kostenlose Konfigurationssoftware SW67514 zur
Parametrierung des Gerätes.

Unterstützte Funktionscodes:

01, 02, 03, 04, 05, 06, 15, 16

Betriebstemperatur:

-40 °C bis +85 °C

Luftfeuchtigkeit:

10% bis 80%, nicht kondensierend

Gehäuse:

PVC

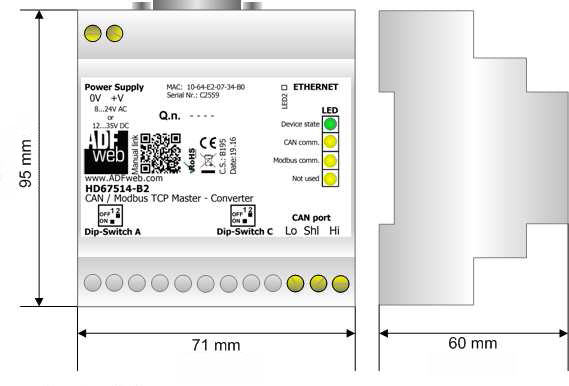

Abmessungen (BxHxT):

HD67514-A1:
23 mm x 107 mm x 120 mm

HD67514-B2:
71 mm x 95 mm x 60 mm

Gewicht:

ca. 200 g

Befestigung:

Montage auf der DIN-Hutschiene.

Hinweis:

Die Artikelbeschreibung ist immer aus Sicht des Gateways zu sehen.

An das HD67514-A1 / HD67514-B2 können Modbus-TCP-seitig Server (Slaves) angeschlossen werden.
