Einbaumessgeräte ... XS bis XXL

  • Mehr als 35 Jahre Erfahrung
  • Schnelle Inbetriebnahme
  • Für jede Applikation eine Lösung
  • Einzigartiger Service



Unsere Einbaumessgeräte beweisen tagtäglich in den unterschiedlichsten industriellen Anwendungen, oft unter extremsten Bedingungen, ihre hohe Zuverlässigkeit und Leistungsfähigkeit.

Durch die Vielfalt von Funktionalitäten, die Verarbeitung von unterschiedlichsten Sensorsignalen sowie die Erweiterung der Anzeigen bis hin zu PROFIBUS DP können wir die optimale Lösung für Ihre Applikation anbieten.

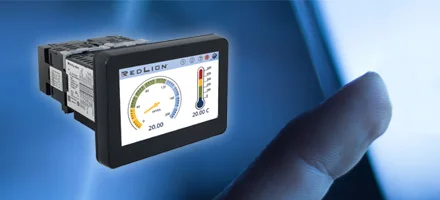

Grafische Anzeige PM-50 mit Analogeingang

  • 3,5" oder 4,3" Grafisches TFT-Touchscreen-Display
  • Universaleingang für Prozesssignale,
  • Thermoelement Typ K, S, R, J, T, N, B, E, C
  • Widerstandsthermometer PT100
  • Potentiometer Eingang
  • Parametrierung am Gerät oder via APP oder Websever
  • WiFi 4-Konnektivität (Modbus TCP Kommunikation)
  • RS485-Schnittstelle und SSR-Treiberausgänge on Board
  • Erweiterungen modular möglich

Vorsprung in einer Welt im Wandel

Unsere Welt ist im Wandel. In dem Maße, wie sich der Automatisierungsmarkt weiterentwickelt, müssen sich auch Produkte verändern. Es ist eine Herausforderung, den Umfang des Wandels zu verstehen und Produkte für den Markt von morgen zu positionieren. Wie wird dieser Markt aussehen? Was wird benötigt werden? Eines ist sicher: Ganz gleich, in welcher Branche Sie tätig sind, die Zukunft wird von Ihnen verlangen, dass Sie immer mehr leisten, schneller auf Probleme reagieren und dies bei sinkenden Kosten.

Die Grafische Anzeige PM-50 repräsentiert eine neue Generation von Messgeräten. Das fängt schon bei der Anzeige an: Statt einer numerischen 7-Segment-Anzeige ist es eine grafische Darstellung von Informationen, wie auf dem Armaturenbrett Ihres Autos. Sie sehen nicht nur Informationen, sondern auch, was diese Informationen bedeuten, und können schneller darauf reagieren. Sie verfügt über mehrere Anzeigeoptionen, die dem Bediener mehr Daten über jeden Prozess liefern und so die Effizienz steigern.

Messgeräte sollten sich genau wie andere Automatisierungsgeräte weiterentwickeln und einen klaren und einfachen Installations- und Upgrade-Pfad bieten. Mit der Grafischen Anzeige PM-50 beginnt dies bereits bei der Installation des Gerätes selbst, da es problemlos in den Schalttafelausschnitt Ihres alten Messgeräts eingebaut werden kann.
(Schalttafelausschnitt 48 mm x 48 mm oder 96 mm x 48 mm)
Es bietet mehrere Setup Optionen, je nach Ihren Vorlieben und Ihrer Erfahrung mit verschiedenen Anwendungen: Sie können die grafische Anzeige PM-50 mit einem Setup-Assistenten auf dem Gerät selbst, über die Red Lion App, per Wi-Fi 4-Webbrowser oder selbständig manuell einrichten bzw. parametrieren.
Sobald Sie das Gerät in Betrieb genommen haben, erinnert Sie die Schnittstelle an Geräte, die Sie in der Vergangenheit verwendet haben, wie z. B. Smartphones oder iPads. Die intuitive Beschaffenheit und das integrierte Wi-Fi machen es einfach, mit der Red Lion App Daten vom Gerät auf Ihr Smart-Gerät zu übertragen. Es bietet neben Modbus RTU (RS485), optional kabelgebundene Konnektivität über Ethernet. Darüber hinaus bietet es drahtlose Kommunikation über Wi-Fi, was bedeutet, dass Sie keine zusätzlichen Kabel verlegen müssen, um Geräte anzuschließen. Dadurch können Sie eine “Dateninfrastruktur” innerhalb Ihres Arbeitsbereichs schaffen, was die Kosten für die Installation oder Upgrades erheblich senkt.

Mehr InformationenProdukt PM-50 Analog

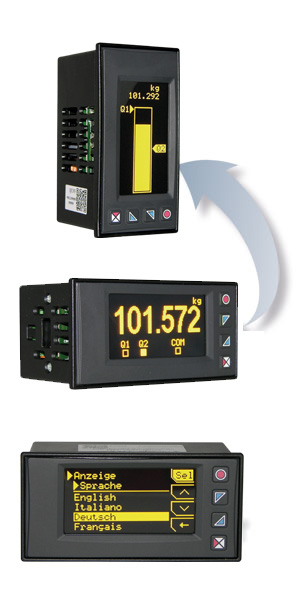

Universalanzeige UA964802

mit OLED-Display
  • Universalanzeige im 96 x 48 mm Format
  • Monochrom gelbes 2,7" OLED-Display
  • Vertikaler oder horizontaler Einbau
  • Universaleingang für Prozesssignale, Thermoelemente, Widerstandsthermometer und Potentiometer
  • 2 Alarmausgänge und zwei Analogausgänge
  • Serielle Kommunikation über RS485-Modbus-Schnittstelle
  • 2 programmierbare Benutzereingänge
  • 5-fach Sprachumschaltung
  • 16-Schritte Linearisierung



Innovativ und multifunktional

Bei der grafischen Universalanzeige UA964802 mit OLED-Display steht die umfassende, eindeutige Information im Vordergrund – und dies auf einer sehr innovativen Plattform.
Durch die grafische Darstellung (OLED-Display) ist der vertikale oder horizontale Einbau möglich. Dank der sehr geringen Einbautiefe, den abnehmbaren Klemmblöcken und der universellen Spannungsversorgung ist die Anzeige für unterschiedlichste Applikationen und den Einsatz im oft rauen Industriealltag hervorragend geeignet.



Ein Alleskönner

Die neue Universalanzeige UA964802 mit dem brillanten OLED-Display ist ein kleiner Alleskönner. Mit einem universellen Eingang für alle handelsüblichen Temperatursensoren, Prozesssignale, Potentiometer, einer 24 VDC Sensorversorgung und einer 16-Schritte Linearisierungsfunktion ist diese Anzeige für fast alle analogen Sensoren verwendbar. Mit der integrierten Summier-Funktion,
2 Relaisausgängen und dem galvanisch getrennten Analogausgang können fast alle Messaufgaben einfach gelöst werden. Neben der sehr geringen Einbautiefe, der RS485-Modbusschnittstelle (basierend auf dem Modbus RTU-Protokoll), der IP54-Front, den abnehmbaren Klemmblöcken, der Textmenü geführten Programmieroberfläche besticht diese Anzeige durch ihr monochrom gelbes OLED-Display. Dieses sorgt für eine optimale Ablesbarkeit und einen extrem großen Ablesewinkel in schwierigen industriellen Umgebungen, auch bei direkter Sonneneinstrahlung. Die Visualisierung durch einen programmierbaren Trendgraph oder ein Balkendiagramm lässt dem Anwender keine Wünsche offen.

Weitere Funktionen sind: Trendanzeige, Bargraph, Alarmausgang, Tara, Rückstellung Alarm/Maximalwert/Minimalwert/Summenwert, Programmiersperre.

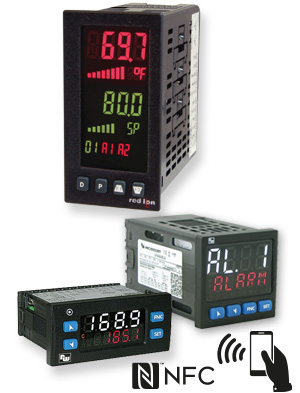

Temperatur-/Prozessregler

  • Kompakte Regler mit P-, PI-, PD- und PID-Regelung
  • Autotuning und Rampenfunktion
  • Zweizeilige Anzeigen
  • Unterschiedliche Gehäusegrößen
  • Robustes Gehäuse



Auf alle Fälle den passenden Regler
für Ihre Anwendungen

Die robusten Regler in den Standardmaßen 48 mm x 48 mm, 96 mm x 48 mm oder 32 mm x 74 mm überzeugen durch hohe Funktionalität und ein robustes Gehäuse mit der hohen Schutzart IP65.
Vom einfachen Temperaturregler bis hin zum Universalregler für alle gängigen Temperatursensoren und Prozesssignale reicht das Lieferspektrum von Wachendorff. Neben der Selbstoptimierung sorgen präzise Algorithmen für optimale Regelprozesse. Die Programmierung erfolgt über die Tastatur oder über Software.

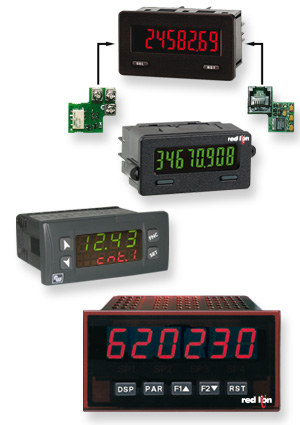

Anzeigen für digitale Signale

  • Impulszähler, Vorwahlzähler, Tachometer, Timer
  • Verschiedene Ziffernhöhen und Baugrößen
  • Industrierobuste Gehäuse mit hoher Schutzart
  • Von einfacher Funktion bis hin zu hoher Intelligenz
  • Einfache Programmierung; auch über Software
  • Einbaumaße nach DIN 43700



Wir messen Ihre Welt - PNP, NPN, TTL und Kontakt

Wir sind Spezialisten im Bereich der Verarbeitung und Visualisierung von Signalen aller handelsüblichen Sensoren. Vom einfachen Impulszähler und Betriebsstundenzähler bis hin zum hochintelligenten Vorwahlzähler und Tachometer in einem Gerät, steht eine optimale Lösung für die spezifischen Anforderungen zur Verfügung.

Anzeigen für analoge Signale

  • Robuste Gehäuse mit Schutzart IP65
  • Bis zu 160 Hz Abtastrate
  • Einfachste Skalierung mit Linearisierung
  • Flexibel durch steckbare Optionen
  • Tarierung, Summenfunktion, u.v.m.



Intelligente Einbaumessgeräte PAX/PAX2

Die Digitalanzeigen der PAX-Serie bestechen durch ihre Robustheit, Langlebigkeit und Flexibilität über die steckbaren Optionskarten. Nahezu alle Sensorsignale können frei skaliert, angezeigt, gewandelt und über Schnittstellen weitergeleitet werden.  Das durchgängige Bedien- und Projektierungskonzept über Tasten oder USB-Schnittstelle begeistert den Anwender und minimiert Inbetriebnahme- und Bedienzeiten.
