IO-Link-Grundlagen
IO-Link ist ein standardisiertes, feldbusunabhängiges Kommunikationssystem für die Punkt-zu-Punkt-Verbindung zwischen Sensoren/Aktoren und der Steuerungsebene. Als internationaler Standard (IEC 61131-9) ermöglicht IO-Link eine durchgängige digitale Kommunikation bis in die Feldebene und kann in alle Feldbusse integriert werden.
Im Gegensatz zu klassischen binären oder analogen Schnittstellen erweitert IO-Link die Funktionalität von Sensoren und Aktoren erheblich. Neben Prozessdaten können auch Parameter, Diagnoseinformationen und Zustandsdaten bidirektional übertragen werden.
Durch die Standardisierung wird eine herstellerübergreifende Interoperabilität erreicht, wodurch Geräte verschiedener Anbieter problemlos in einem System integriert werden können.
Physik
Die physikalische Verbindung erfolgt über ungeschirmte Standard-Leitungen
(typischerweise 3-adrig oder 5-adrig), wodurch bestehende Verdrahtungsstrukturen weiter genutzt werden können.
Wesentliche Merkmale:
- Punkt-zu-Punkt-Verbindung zwischen IO-Link Master und Device
- Kabellängen bis typisch 20 m
- Standardisierte M12-, M8- oder M5-Steckverbinder
- Gleichzeitige Energieversorgung und Datenübertragung über eine Leitung
Die Übertragung erfolgt seriell und digital, wodurch Störeinflüsse und Signalverluste im Vergleich zu analogen Signalen reduziert werden.
Topologie
IO-Link arbeitet mit einer sternförmigen Struktur über sogenannte IO-Link Master:
- Der IO-Link Master bildet die Schnittstelle zur übergeordneten Steuerung (z. B. SPS, Feldbus oder Industrial Ethernet)
- An jedem Port des Masters wird genau ein IO-Link Device angeschlossen
- Integration in bestehende Feldbus- oder Industrial-Ethernet-Systeme erfolgt über den Master
Diese klare Struktur vereinfacht Planung, Installation und Wartung und ermöglicht eine flexible Erweiterung.
Kommunikation
IO-Link unterstützt drei Kommunikationsarten:
- Prozessdaten: Zyklische Übertragung von Messwerten und Zuständen
- Service-Daten: Parameterdaten für Konfiguration und Geräteeinstellung
- Event-Daten: Diagnose- und Statusmeldungen
Die bidirektionale Kommunikation ermöglicht:
- Parametrierung während des Betriebs
- Automatische Geräteerkennung und -austausch
- Erweiterte Diagnosefunktionen
Damit wird eine durchgängige Transparenz bis in die Sensor-/Aktor-Ebene geschaffen.
Konfiguration
Die Integration und Parametrierung erfolgt über IODD-Dateien (IO Device Description):
- Beschreiben alle Eigenschaften eines IO-Link Devices
- Ermöglichen eine einfache Einbindung in Engineering-Tools
- Standardisierte Darstellung von Parametern, Diagnose und Funktionen
Die Konfiguration erfolgt typischerweise über:
- Engineering-Tools der Steuerungshersteller
- Webinterfaces oder Software des IO-Link Masters
Die IODD (IODevice Description) vereinfacht die Inbetriebnahme, den Betrieb und die Wartung von IO-Link-Systemen erheblich.
Sie stellt alle relevanten Geräteinformationen in einer standardisierten Datei bereit – dazu gehören Identifikationsdaten (z.B. Hersteller, Typ, Seriennummer), Parameter, Prozess- und Diagnosedaten sowie Kommunikationseigenschaften. Dadurch werden Geräte automatisch erkannt, effizient konfiguriert und Störungen schneller behoben.
Die IODD ermöglicht eine einfache Integration nach dem Plug-and-Work-Prinzip: Neue Geräte lassen sich ohne großen Aufwand in bestehende Systeme einbinden und bei Bedarf unkompliziert austauschen oder neu konfigurieren.
Das Ergebnis: höhere Flexibilität, verbesserte Datenqualität und eine gesteigerte Anlagenverfügbarkeit.
Eine IODD im ZIP-Dateiformat enthält unter anderem eine Gerätebeschreibung, optionalen Sprach- und Bilddateien sowie einer Herstellererklärung.
Vorteile von IO-Link
- Digitale, störsichere Datenübertragung
- Herstellerunabhängige Integration
- Reduzierter Verdrahtungsaufwand
- Erweiterte Diagnosemöglichkeiten
- Einfache Parametrierung und Geräteverwaltung
- Unterstützung von Industrie 4.0 und IIoT-Anwendungen
IO-Link im Kontext von Industrie 4.0
IO-Link liefert strukturierte Daten direkt aus der Feldebene und bildet damit eine wichtige Grundlage für datengetriebene Anwendungen:
- Condition Monitoring
- Predictive Maintenance
- Energie- und Prozessoptimierung
Die nahtlose Integration in übergeordnete Systeme ermöglicht eine durchgängige Digitalisierung von Maschinen und Anlagen – ein zentraler Baustein moderner IIoT-Architekturen.
Anwendungsgebiete
IO-Link wird in unterschiedlichsten Industriebereichen eingesetzt:
- Maschinen- und Anlagenbau
- Verpackungs- und Lebensmittelindustrie
- Automobilindustrie
- Intralogistik
- Prozessautomation
Typische Anwendungen umfassen Sensorintegration, Zustandsüberwachung und flexible Maschinenkonzepte.

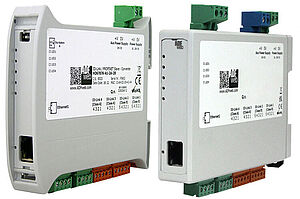

Unser IO-Link-Portfolio:
IO-Link Drehgeber der Wachendorff Automation GmbH & Co. KG
Vollwellendrehgeber und Endhohlwellendrehgeber, mit Steckeranschluss, verschiedene Flanschtypen.
