HD67038-25-XX

Pegelwandler Ethernet / RS232/RS485
HD67038-25-XX

Schnittstellen:
1x RS232, 1x RS485, 1x Ethernet

DatenblattTechnische AnwendungsberatungAnfrage/Vor Ort Präsentation
  • Bidirektionaler Datenaustausch zwischen Ethernet und RS232/RS485
  • Galvanische 3-Wege-Trennung
  • Versorungsspannung von 12 VDC bis 35 VDC
  • Hoher Temperaturbereich von -40 °C bis +85 °C
  • Übertragung der Projektierung über Ethernet
Gateways und Protokollwandler Pegelwandler Ethernet RS232-RS485 HD67038

Der konfigurierbare Pegelwandler HD67038-25-XX ermöglicht die Kommunikation zwischen einem Ethernet und einem seriellen System. Es stellt hierbei die Verbindung zwischen dem Ethernet und der seriellen Ebene dar, um die Physik der Systeme zu verbinden. Sie können den Pegelwandler in drei verschiedenen Konstellationen nutzen:

1. VCOM: Installieren Sie auf Ihrem PC eine VCOM Software, und nutzen Sie so den Pegelwandler als Umsetzer von Ethernet nach Seriell.

2. PtP: Verbinden Sie zwei serielle Geräte miteinander, indem Sie das Ethernet als Verbindung nutzen

3. PtM: Verbinden Sie mehrere serielle Geräte miteinander, indem Sie das Ethernet als Verbindung nutzen. So können Sie einen Master mit mehreren Slaves verbinden.

Der Pegelwandler ist mit der kostenlosen Konfigurationssoftware SW67038 über die Ethernet- Schnittstelle einfach konfigurierbar. Die Einstellungen des Abschlusswiderstandes erfolgen über DIP-Schalter (alte Version über Jumper).
Die Hutschienenmontage und die Schraubklemmen gewährleisten eine schnelle und sichere Montage sowie eine problemlose Verdrahtung des Gerätes.

Schnittstellen:

HD67038-25-A1:
1x Ethernet-Port (RJ45 Buchse)
1x RS232 (Sub-D Stecker, 9-polig)
1x RS485 (abnehmbare Schraubklemmen, 3-polig)

HD67038-25-B2:
1x Ethernet-Port (RJ45 Buchse)
1x RS232 (Sub-D Stecker, 9-polig)
1x RS485 (Schraubklemmen, 3-polig)

Datenrate:

Seriell: max. 115.200 bps
Ethernet: 10/100 Base-T, Autoerkennung

Galv. Trennung:

zwischen:
RS232/RS485 und Versorgung
RS232/RS485 und Ethernet
Versorung und Ethernet

LED:

HD67038-25-A1:
4x Signalanzeige für Versorgung und Kommunikation

HD67038-25-B2:
5x Signalanzeige für Versorgung und Kommunikation

Versorgung:

HD67038-25-XX:
12 VDC bis 35 VDC oder
8 VAC bis 24 VAC, 50/60 Hz

Alte Version
HD6703825 / HD6703825M (Geräte mit Jumpern):
12 VDC bis 24 VDC, 4 Watt
12 VAC bis 18 VAC, 4 VA, 50/60 Hz

Leistungsaufnahme:

3,5 Watt/ VA

Software:

Kostenlose Konfigurationssoftware SW67038 zur
Parametrierung des Gerätes

Betriebstemperatur:

HD67038-25-XX:
-40°C bis +85°C

Alte Version
HD6703825 / HD6703825M (Geräte mit Jumpern):
-30°C bis +70°C

Luftfeuchtigkeit:

10% bis 80%, nicht kondensierend

Gewicht:

ca. 200 g

Gehäuse:

PVC

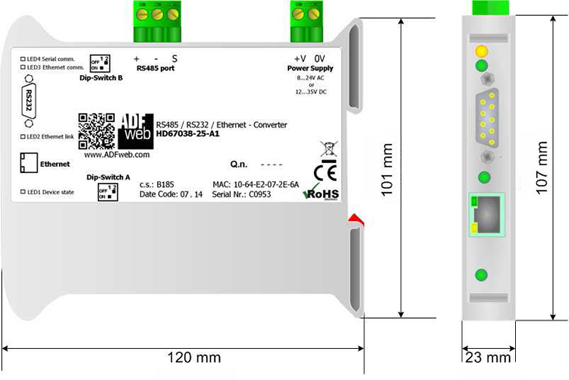

Abmessungen (BxHxT):

HD67038-25-A1:
23 mm x 107 mm x 120 mm

HD67038-25-B2:
71 mm x 95 mm x 60 mm

Gewicht:

ca. 200 g

Befestigung:

Montage auf der DIN-Hutschiene
