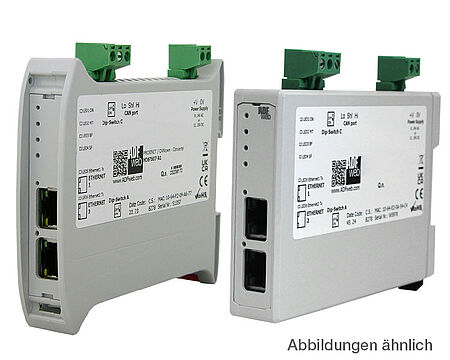

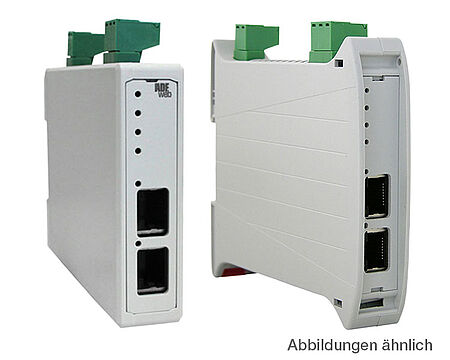

HD67607-A1

Gateway Profinet Slave / CANopen
HD67607-A1

Schnittstellen:
2x Ethernet-Port, 1x CANopen

DatenblattTechnische AnwendungsberatungAnfrage/Vor Ort Präsentation
  • Integrierter Switch
  • Konfigurierbares Gateway für freie Datenverwaltung
  • Hoher Temperaturbereich von -40 °C bis +85 °C
  • zwei Profinet-fähige Ports
  • Galvanische 3-WegeTrennung
  • Profinet Datenblockgröße maximal 1.440 Bytes
  • Datenmenge CANopen:
    1.000 SDO Server Requests (schreiben und lesen),
    512 SDO Client Requests( schreiben und lesen),
    60 PDO´s (TPDO und RPDO)
Gateways und Protokollwandler HD67607-A1

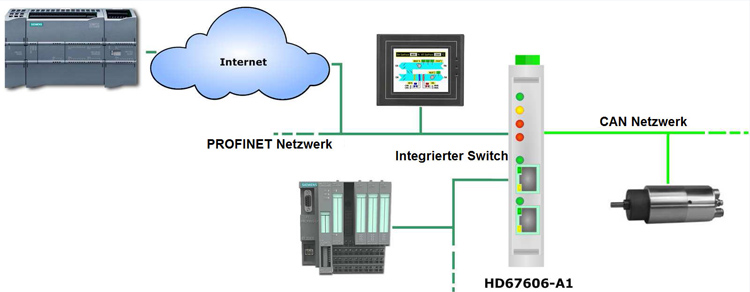

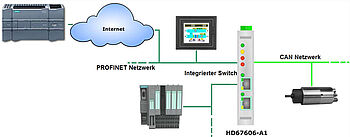

Das konfigurierbare Gateway HD67607-A1 ermöglicht die Kommunikation zwischen CANopen-Teilnehmern und einem Profinet-Master. Die Hutschienenmontage und die steckbaren Schraubklemmen gewährleisten eine schnelle und sichere Montage
und die problemlose Verdrahtung des Gerätes. Durch den integrierten Switch ist ein mehrzeiliger Aufbau möglich. Mit der kostenlosen Projektierungssoftware SW67607 werden für den bidirektionale Datenaustausch CANopen-seitig die CAN-ID's und die Datenlänge definiert, die dann byteweise auf der Profinet-Seite zugeordnet werden und umgekehrt. Am Ende ihrer Projektierung
generieren Sie eine XML Gerätebeschreibungsdatei, die Sie einfach in Ihre Profinet-Projektierung einbinden. Die Übertragung der Konfiguration erfolgt über Ethernet.

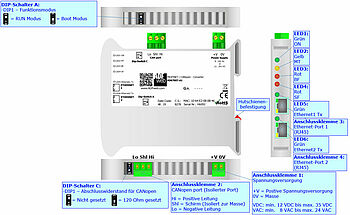

Schnittstellen:

2x Ethernet-Port (RJ45 Buchse) für Profinet
1x CANopen (abnehmbareSchraubklemme, 3-polig)

Profinet Datenblockgröße:

Eingangsblockgröße maximal 1.440 Bytes
Ausgangsblockgröße maximal 1.440 Bytes

Datenmenge CANopen:

1000 SDO Server Requests
(500 SDO`s im Lese- und 500 SDO´s im Schreibmodus)
 512 SDO Client Request
(256 SDO´s im Lese- und 256 SDO´s im Schreibmodus)
 60 PDO's (30 x TPDO und 30 x RPDO)

LED:

4x Signalanzeige für Versorgung und Kommunikation

Versorgung:

12 VDC bis 35 VDC oder 8 VAC bis 24 VAC

Leistungsaufnahme:

HD67607-A1: 3,5 Watt/VA

Software:

Kostenlose Konfigurationssoftware SW67607 zur
Parametrierung des Gerätes.

Profinet XML-Datei:

Die benötigte Profinet XML-Datei erzeugen Sie mit der
kostenlosen Konfigurationssoftware SW67607.

Betriebstemperatur:

-40 °C bis +85 °C.

Luftfeuchtigkeit:

10 % bis 80 %, nicht kondensierend.

Gehäuse:

PVC

Abmessungen (BxHxT):

23 mm x 107 mm x 120 mm

Gewicht:

ca. 200 g

Befestigung:

Montage auf der Hutschiene.

Hinweis:

Die Artikelbeschreibung ist immer aus Sicht des Gateways zu sehen.

An das HD67607-A1 können Profinet-seitig Master angeschlossen werden.
