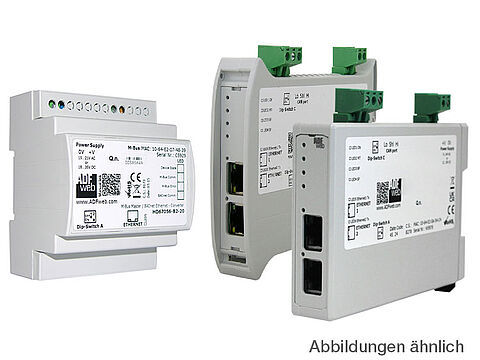

HD67564-A1-HD67564M

Gateway Profibus DP Slave / Modbus TCP Client
HD67564-A1-HD67564M

Schnittstellen:
HD67564-A1: 2x Ethernet, 1x Profibus DP
HD67564M: 1x Ethernet, 1x Profibus DP, 1x RS232

DatenblattTechnische Anwendungsberatung
  • Konfigurierbares Gateway für freie Datenverwaltung
  • Hoher Temperaturbereich von -40°C bis +85°C
  • Galvanische Trennung
Gateways und Protokollwandler Gateway Profibus DP Slave Modbus TCP Client HD67564-A1 HD67564M

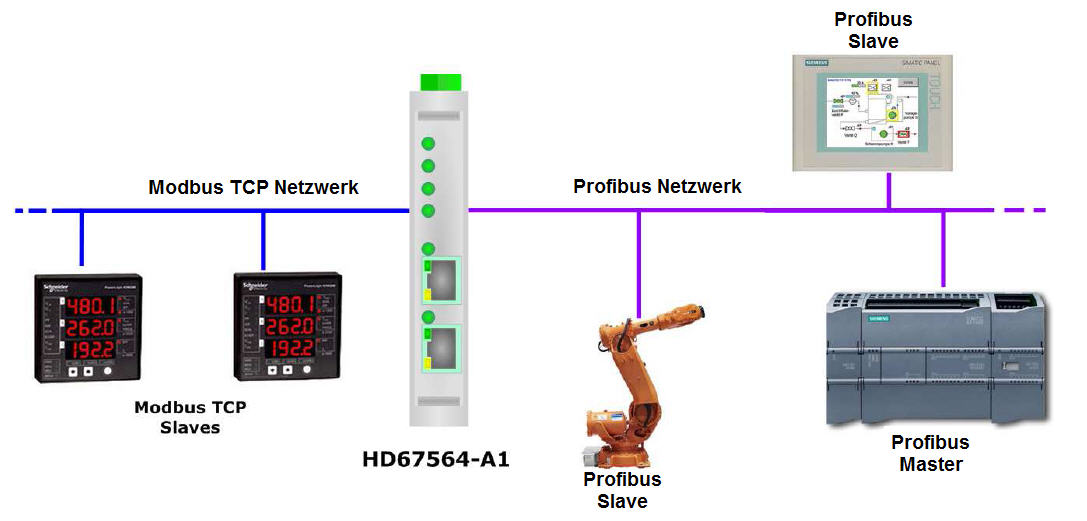

Das Gateway HD67564 ermöglicht die direkte Kommunikation zwischen einem Modbus-TCP Server und einem Profibus DP-Master. An der Profibus-DP-Seite stellt das Gateway als Slave die Daten für einen Profibus-DP-Master zur Verfügung. Mit der, bei uns auf der Internetseite erhältlichen kostenlosen Konfigurationsssoftware SW67564, werden die Modbus-Register den Bytes vom Profibus-DP zugeordnet. Das Gateway stellt sämtliche Daten als Modbus-TCP-Client den untergeordneten Modbus-TCP-Server zur Verfügung. Die Hutschienenmontage und die steckbaren Schraubklemmen (HD67564-A1) gewährleisten eine schnell und sichere Montage und die problemlose Verdrahtung des Gerätes.

Schnittstellen:

HD67564-A1:
2x Ethernet-Port (RJ45 Buchse)
1x Profibus DP (9-polig Sub-D Buchse)

HD67564M:
1x RS232 (9-polig Sub-D Stecker)
1x Ethernet-Port (RJ45 Buchse)
1x Profibus DP (9-polig Sub-D Buchse)

Datenrate Profibus:

Profibus bis zu 12Mbps (wird automatisch deklariert)

Datenblockgröße Profibus:

Bis zu 244 Bytes lesen, 244 Bytes schreiben

Galv. Trennung:

>2.000 VDC

DIP-Schalter:

HD67564-A1:
Einstellung der unterschiedlichen Betriebarten.


Jumper:

HD67564M:
Einstellung der unterschiedlichen Betriebarten.

LED:

HD67564-A1:
6x Signalanzeige für Versorgung und Kommunikation

HD67564M:
2x Signalanzeige für Versorgung und Kommunikation

Versorgung:

HD67564-A1:
12 VDC bis 35 VDC, 3,5 Watt
8 VAC bis 24 VAC, 3,5 VA, 50/60HZ

HD67564M:
8 VDC bis 35 VDC, 4 Watt
8 VAC bis 19 VAC, 4 VA, 50/60HZ

Software:

Kostenlose Konfigurationssoftware SW67564 zur
Parametrierung des Gerätes.

Profibus GSD-Datei:

Die benötigte Profibus GSD-Datei erzeugen Sie mit der
kostenlosen Konfigurationssoftware SW67564.

Unterstützter Profibus:

Unterstützt nur Profibus V1

Betriebstemperatur:

-40°C bis +85°C.

Luftfeuchtigkeit:

10% bis 80% , nicht kondensierend.

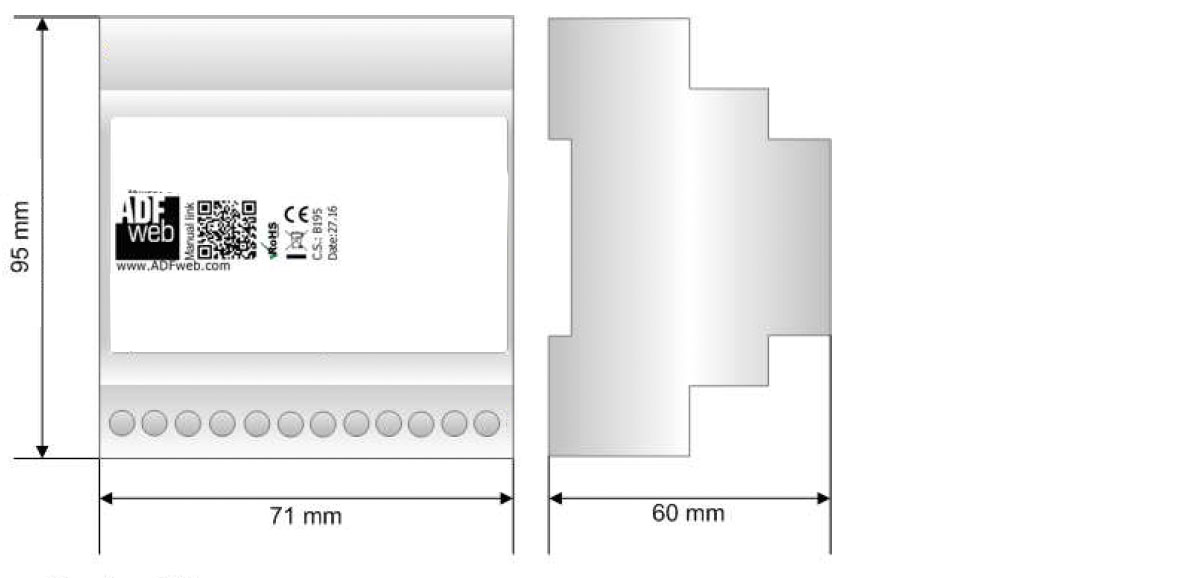

Abmessungen (BxHxT):

HD67564-A1:
23 mm x 107 mm x 120 mm

HD67564M:
71 mm x 95 mm x 60 mm

Gewicht:

ca. 200 g

Befestigung:

Montage auf DIN-Hutschiene.

Hinweis:

Die Artikelbeschreibung ist immer aus Sicht des Gateways zu sehen.

An das HD67564-A1 und das HD67564M können Profibus-DP-seitig Master und
Modbus-TCP-seitig Server (Slaves) angeschlossen werden.

Zolltarifnummer:

8517 62 00

Hersteller:

ADFweb.com S.r.l.
