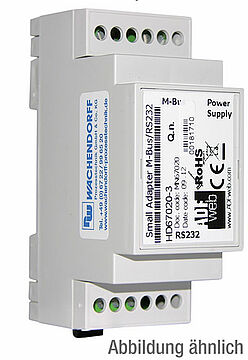

HD67020

Pegelwandler M-Bus / RS232
HD67020

Schnittstellen:
1x M-Bus, 1x RS232

DatenblattTechnische AnwendungsberatungAnfrage/Vor Ort Präsentation
  • Pegelwandler für professionelle Anwendungen
  • Hoher Temperaturbereich von -40 °C bis +70 °C
  • Bis zu 10 M-Bus-Slaves anschließbar
  • Galvanische Trennung
Gateways und Protokollwandler Pegelwandler M-Bus-RS232 HD67020

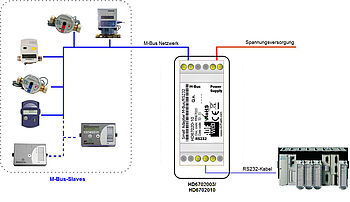

Die Pegelwandler HD6702003 und HD6702010 ermöglichen die Kommunikation zwischen M-Bus-Slaves und einer seriellen RS232-Schnittstelle. Sie setzen hierbei die M-Bus-Physik auf eine serielle Schnittstelle um. Die Protokolleigenschaften werden nicht beeinflusst.
Die Wandler sind ohne Konfigurationssoftware in Betrieb zu nehmen.
Es wird hierbei auf der M-Bus Seite die gleiche Baudrate genutzt wie auf der seriellen Seite.
Die Wandler erkennen automatisch die Baudrate auf der seriellen Seite.
Die Hutschienenmontage und die Schraubklemmen gewährleisten eine schnelle, sichere Montage und eine problemlose Verdrahtung des Gerätes.

Schnittstellen:

1x RS232 (Schraubklemme, 3-polig)
1x M-Bus (Schraubklemme, 2-polig)

Datenrate :

M-Bus: 300 bps bis 38.400 bps
Seriell: 300 bps bis 38.400 bps
Parität: keine, gerade, ungerade

Echo von RS232-Daten:

Den Antworten der M-Bus Slaves wird das Echo der gesendeten RS232 Daten vorangestellt.
Diese Echofunktion lässt sich nicht deaktivieren.
Wenn dies nicht gewünscht wird, muss alternativ auf den Pegelwandler HD67021 zurückgegriffen werden, dieser sendet kein Echo der RS232-Daten zurück.

Galv. Trennung:

> 2.000 VDC

LED:

1x Signalanzeige für Versorgung

Versorgung:

18 bis 35 VDC oder 15 bis 21 VAC

Leistungsaufnahme:

HD67020-03: 1,9 Watt / VA
HD67020-10: 2,4 Watt / VA

Betriebstemperatur:

-40 °C bis +70 °C.

Luftfeuchtigkeit:

10% bis 80%, nicht kondensierend.

Gehäuse:

PVC

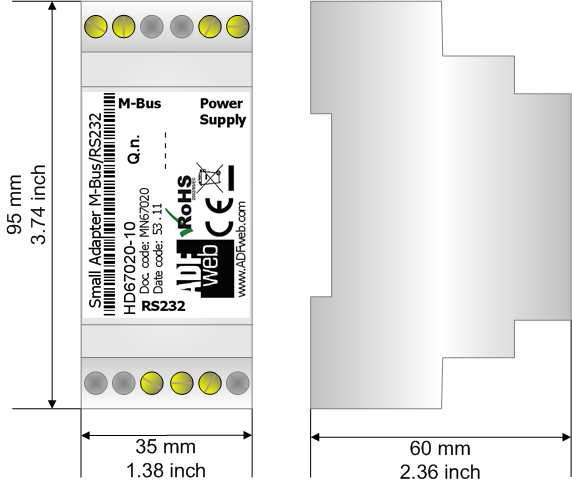

Abmessungen:

35 mm x 95 mm x 60 mm

Gewicht:

ca. 200 g

Befestigung:

Montage auf der DIN-Hutschiene

Hinweis zur M-Bus Kompatibilität:

Unsere M-Bus Gateways wurden mit zahlreichen Fremdherstellern von M-Bus-Zählern getestet. Zu finden im Download unter:
M-Bus Kompatibilitätsliste

Sollten Sie Ihr Gerät nicht in dieser Liste finden, können Sie uns zwecks Klärung gerne jederzeit anrufen unter 06722-9965-966.
