HD67059-XXX-B2

Gateway M-Bus Slave / Modbus RTU Master
HD67059-XXX-B2

Schnittstellen HD67059-232-B2:
1x RS232, 1x M-Bus, 1x Ethernet-Port

Schnittstellen HD67059-485-B2:
1x RS485, 1x M-Bus, 1x Ethernet-Port

DatenblattTechnische AnwendungsberatungAnfrage/Vor Ort Präsentation
  • Konfigurierbares, herstellerunabhängiges Gateway
  • Hoher Temperaturbereich von -40°C bis +85°C
  • Galvanische Trennung
  • unterschiedliche Baudraten möglich

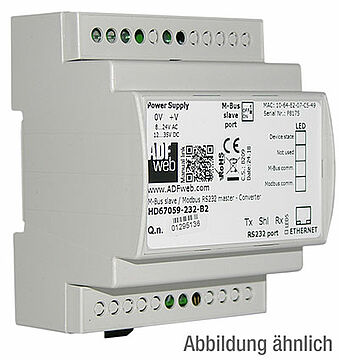

HD67059-B2-232

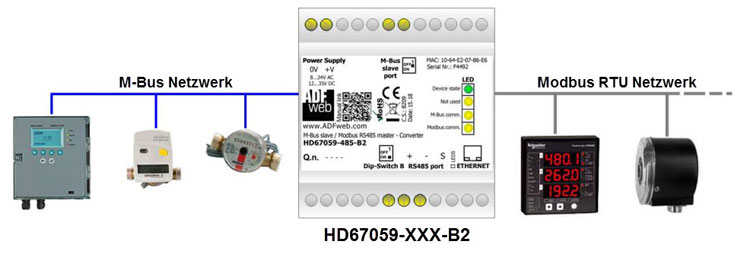

Das konfigurierbare Gateway HD67059-XXX-B2 ermöglicht die Kommunikation zwischen bis zu 32 Modbus-RTU-Teilnehmern und einem M-Bus-Netzwerk. Als Modbus-RTU-Master pollt das Gerät selbstständig die Modbus-RTU Slaves ab, und stellt die Werte einem M-Bus-Master zur Verfügung. Die Übertragung der Konfiguration des Gateways per Software über den Ethernet-Port ist sehr einfach und schnell geschehen. Sie ordnen dabei den Modbus-Registern eine MBus-Variable zu. Die Hutschienenmontage und die Schraubklemmen gewährleisten eine schnelle und sichere Montage sowie eine problemlose Verdrahtung des Gerätes.

Schnittstellen:

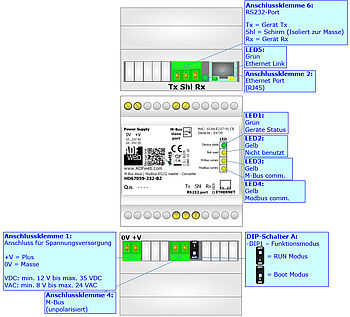

HD67059-232-B2:
1x RS232 (Schraubklemme, 3-polig)
1x M-Bus (Schraubklemme, 2-polig)
1x Ethernet-Port (RJ45)

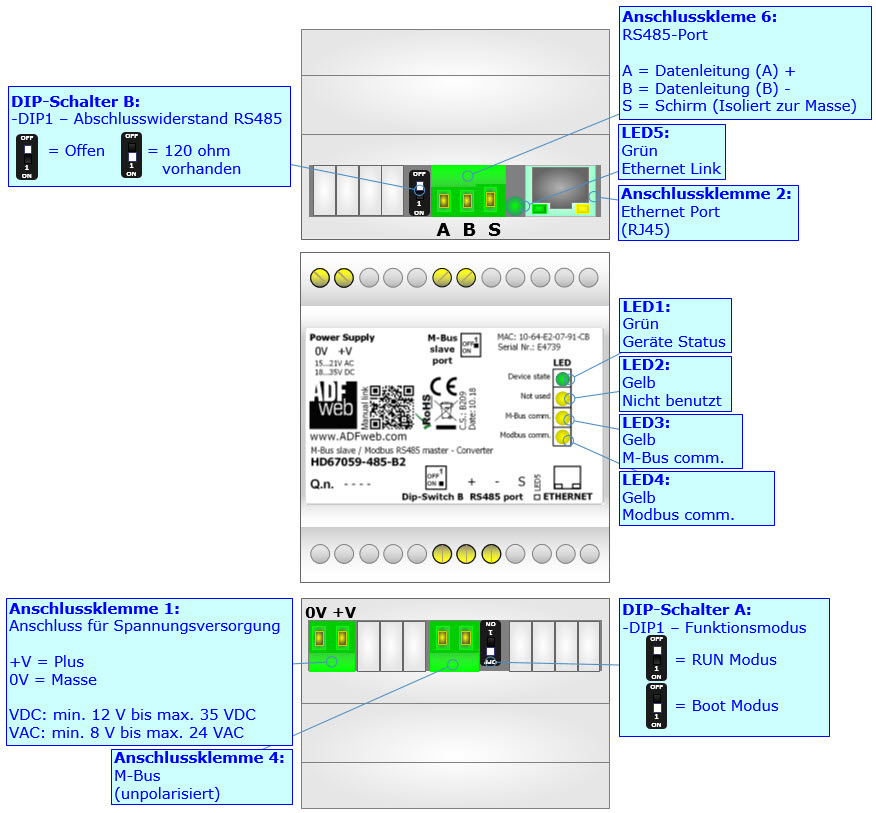

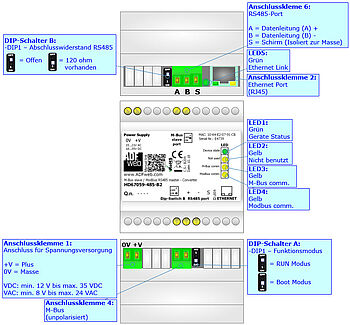

HD67059-485-B2:
1x RS485 (Schraubklemme, 3-polig)
1x M-Bus (Schraubklemme, 2-polig)
1x Ethernet-Port (RJ45)

Datenrate:

M-Bus: Max. 38.400 bps
Seriell: Max. 115.200 bps

Anschließbare Slave Teilnehmer:

Bis zu 32 Modbus-RTU-Slaves ansprechbar

Galv. Trennung:

> 2.000 VDC

LED:

5 x Signalanzeige für Versorgung und Kommunikation

Versorgung:

12 VDC bis 35 VDC, 4 Watt
8 VAC bis 24 VAC, 4 VA, 50/60 Hz

Software:

Kostenlose Konfigurationssoftware SW67059
zur Parametrierung des Gerätes.

Unterstützte Funktionscodes:

03

Betriebstemperatur:

-40°C bis +85°C

Luftfeuchtigkeit:

10% bis 80% , nicht kondensierend

Gewicht:

ca. 200 g

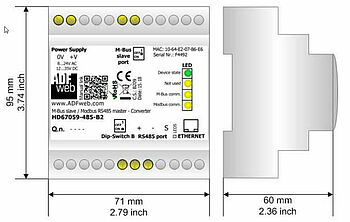

Abmessungen (BxHxT):

71 mm x 95 mm x 60 mm

Gehäuse:

PVC

Befestigung:

Montage auf der DIN-Hutschiene

Hinweis zur M-Bus Kompatibilität:

Unsere M-Bus Gateways wurden mit zahlreichen Fremdherstellern von M-Bus-Zählern getestet. Zu finden im Download unter:
M-Bus Kompatibilitätsliste

Sollten Sie Ihr Gerät nicht in dieser Liste finden, können Sie uns zwecks Klärung gerne jederzeit anrufen unter 06722-9965-966.

Hinweis:

Die Artikelbeschreibung ist immer aus Sicht des Gateways zu sehen.

An das HD67059-XXX-B2 können M-Bus-seitig Masters angeschlossen werden und Modbus-RTU-seitig Slaves angeschlossen werden.
