HD67504-XX

Gateway CANopen / Modbus TCP Client
HD67504-XX

Schnittstellen:
1x CANopen
1x Ethernet

DatenblattTechnische AnwendungsberatungAnfrage/Vor Ort Präsentation
  • Konfigurierbares Gateway mit SW67504
  • Bidirektionaler Datenaustausch zwischen CANopen und Modbus TCP
  • Galvanische 3-Wege Trennung zwischen CANopen / Ethernet und Versorgung
  • Hoher Temperaturbereich von -40 °C bis +85 °C
  • Übertragung der Projektierung über Ethernet
Gateways und Protokollwandler Gateway CANopen Modbus TCP Client HD67504, HD67515, HD67507, HD67510, HD67514

Das konfigurierbare Gateway HD67504-XX ermöglicht die Kommunikation zwischen einem Modbus TCP Server und einem CANopen-Netzwerk. Das Gateway lässt sich dabei als Datenumsetzer mit einstellbarer Übersetzungstabelle verwenden. Das Gateway kann als Modbus TCP Client Daten von mehreren Teilnehmern erhalten und einem übergeordneten System zur Verfügung stellen. Selbstverständlich können auch Daten in die entgegengesetzte Richtung übermittelt werden. Das HD67504-XX kann hierbei im Modbus TCP Netzwerk eigenständig Nachrichten versenden. Die Übertragung der Konfiguration des Gateways per Software SW67504 über den Ethernet-Port ist sehr einfach und schnell geschehen. Die Hutschienenmontage und die abnehmbaren Schraubklemmen (HD67504-A1) gewährleisten eine schnelle und sichere Montage sowie eine problemlose Verdrahtung des Gerätes.

Schnittstellen:

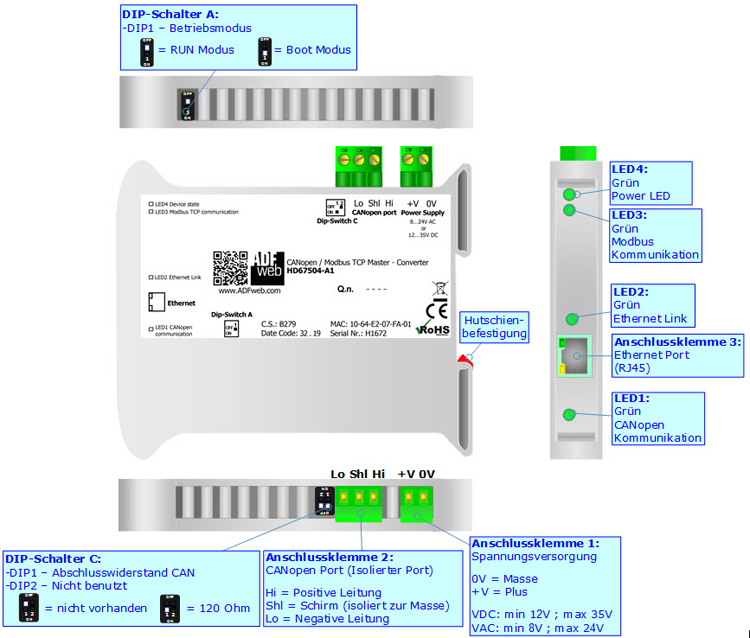

HD67504-A1:
1x Ethernet-Port (RJ45 Buchse)
1x CANopen (abnehmbare Schraubklemme, 3-polig)

HD67504-B2:
1x Ethernet-Port (RJ45 Buchse)
1x CANopen (Schraubklemme, 3-polig)

Datenrate CANopen:

Max. 1 Mbps

LED:

HD67504-A1:
4x Signalanzeige für Versorgung und Kommunikation

HD67504-B2:
5x Signalanzeige für Versorgung und Kommunikation

Versorgung:

HD67504-A1:
12 bis 35 VDC, 3,5 Watt oder
8 bis 24 VAC, 3,5 VA, 50/60 Hz

HD67504-B2:
12 bis 35 VDC, 3,5 Watt oder
8 bis 24 VAC, 3,5 VA, 50/60 Hz

Leistugsaufnahme

3,5 Watt / VA

Software:

Kostenlose Konfigurationssoftware SW67504 zur
Parametrierung des Gerätes

Unterstützte Funktionscodes:

01, 02, 03, 04, 05, 06, 15

Betriebstemperatur:

-40 °C bis 85 °C

Luftfeuchtigkeit:

10% bis 80%, nicht  kondensierend

Gehäuse:

PVC

Abmessungen (BxHxT):

HD67504-A1:
23 mm x 107 mm x 120 mm

HD67504-B2:
71 mm x 95 mm x 60 mm

Gewicht:

ca. 200 g

Befestigung:

Montage auf DIN-Hutschiene

Hinweis:

Die Artikelbeschreibung ist immer aus Sicht des Gateways zu sehen.

An das HD67504-XX können Modbus-TCP-seitig Server (Slaves) angeschlossen werden.
