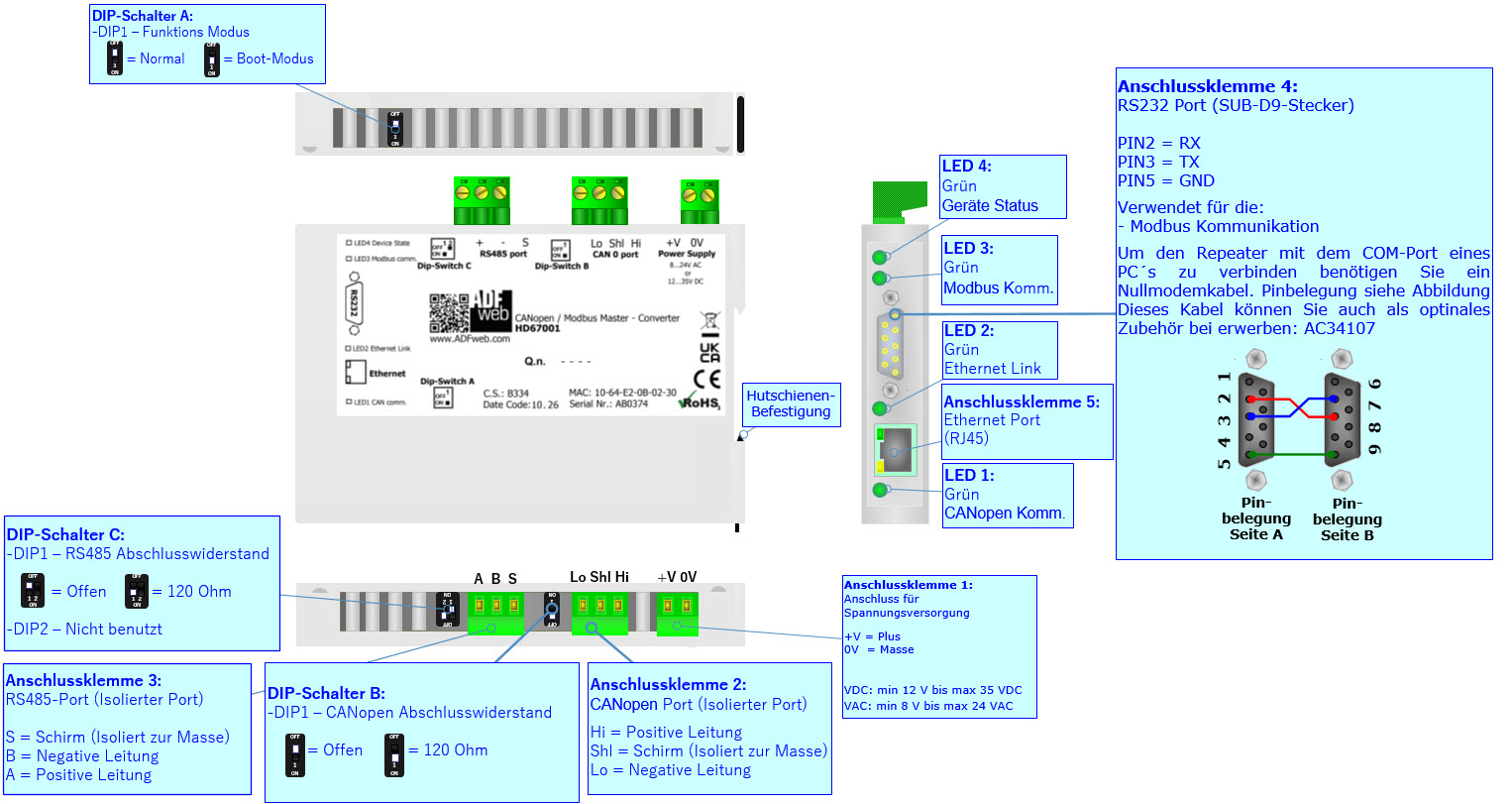

Schnittstellen:

1x CANopen (abnehmbare Schraubklemme, 3-polig)
1x RS485 (abnehmbare Schraubklemme, 3-polig)
1x RS232 (Sub-D Stecker, 9-polig)
1x Ethernet-Port (RJ45)

Max. Entfernung:

CANopen: 1 Mbps für 25 m, 10 Kbps für 5.000 m
Modbus: 115 kbps für 1.200 m

Datenrate:

CANopen: 10 kbps bis 1 Mbps
Modbus: Bis zu 115 kbps

DIP-Schalter:

Zum Zu- oder Wegschalten des Abschlusswiderstandes für CANopen und RS485

LED:

4x Signalanzeige für Versorgung und Kommunikation

Versorgung:

Neues Gehäuse:
12 bis 35 VDC,
8 bis 24 VAC, 50/60 Hz

Bisheriges Gehäuse:
12 bis 24 VDC,
12 bis 18 VAC, 50/60 Hz

Leistungsaufnahme:

4 Watt / VA

Software:

Kostenlose Konfigurationssoftware SW67001 zur
Parametrierung des Gerätes.

Unterstütze Funktionscodes:

HD67001: 01, 02, 03, 04, 05, 06, 15

Betriebstemperatur:

-40°C bis +85°C

Luftfeuchtigkeit:

10% bis 80%, nicht kondensierend

Gehäuse:

Bisheriges Gehäuse: PVC
Neues Gehäuse: PC-ABS

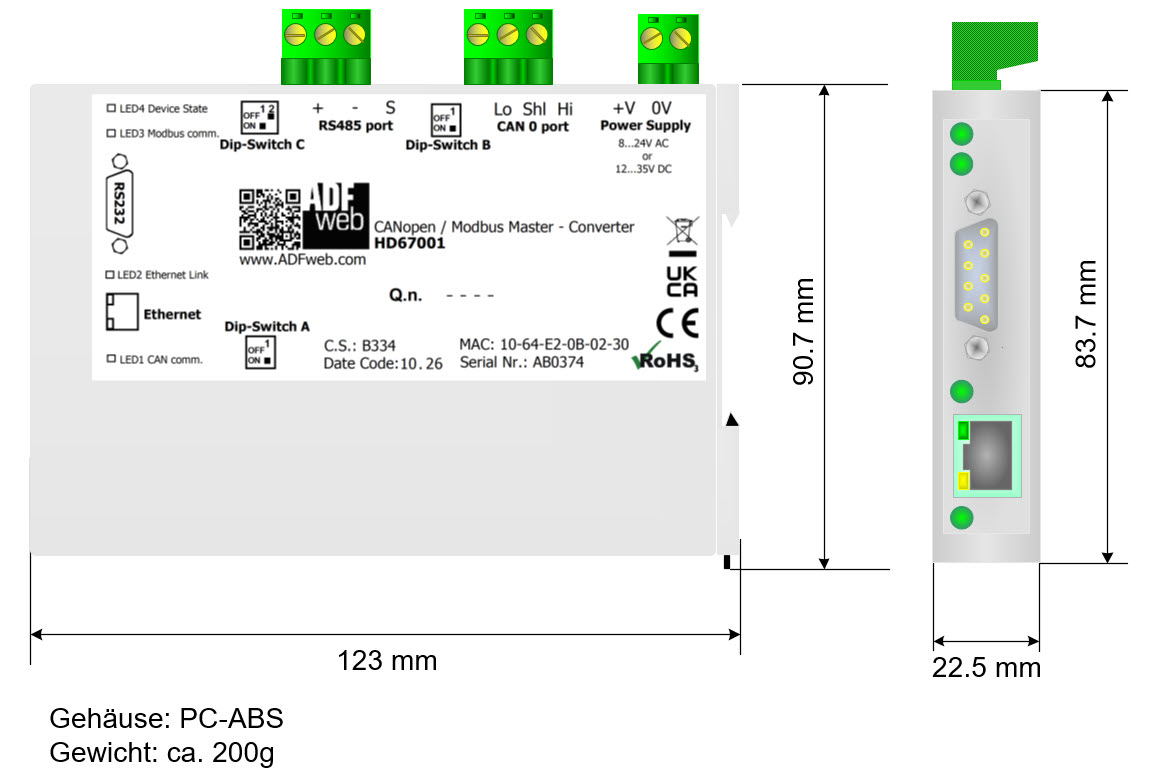

Abmessungen (BxHxT):

Neues Gehäuse: 22,5 mm x 90,7 mm x 123 mm
Bisheriges Gehäuse: 23 mm x 107 mm x 120 mm

Gewicht:

ca. 200 g

Befestigung:

Montage auf der DIN-Hutschiene

Hinweis:

Die Artikelbeschreibung ist immer aus Sicht des Gateways zu sehen.

An das HD67001 können Modbus-RTU-seitig Slaves angeschlossen werden.

Zolltarifnummer:

8517 62 00

Hersteller:

ADFweb.com S.r.l.
