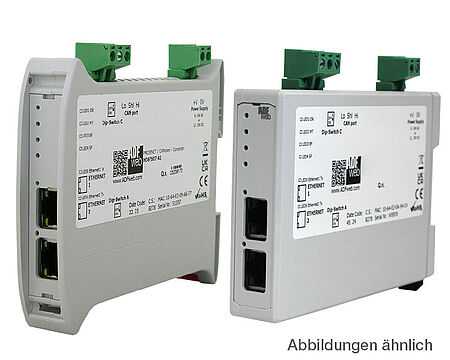

HD67552

Gateway PROFIBUS DP Slave / CAN
HD67552

Schnittstellen:
1x CAN 2.0; 1x Profibus DP; 1x RS232

DatenblattTechnische AnwendungsberatungAnfrage/Vor Ort Präsentation
  • Konfigurierbares Gateway für professionelle Anwendungen
  • Gateway für CAN Slave auf Profibus Slave
  • galvanische Trennung
  • unterschiedliche Baudraten
Gateways und Protokollwandler Gateway PROFIBUS DP Slave CAN HD67552

Das konfigurierbare CAN zu Profibus DP - Gateway ermöglicht die Kommunikation zwischen 2 voneinander unabhängigen verschiedenen Bus Technologien. Es ist mit der zugehörigen PC-Software über die RS232 Schnittstelle einfach konfigurierbar. Das Einstellen verschiedener Übertragungsraten ist grundsätzlich möglich, wobei die maximale Übertragungsrate bei 12 Mbps auf der Profibus Seite liegt. Die zum Einbinden benötigte GSD-Datei erzeugen Sie projektspezifisch mit der Software SW67552. Die Montage erfolgt einfach und zuverlässig auf DIN-Hutschiene.

Schnittstellen:

1x CAN 2.0 (abnehmbare Schraubklemme, 3-polig)
1x Profibus DP (Sub-D Buchse, 9-polig)
1x RS232 (abnehmbare Schraubklemme, 3-polig)

Datendurchsatz:

Von 1 Mbps (CAN) bis 12 Mbps (Profibus).

Galv. Trennung:

>2000 VDC

DIP-Schalter:

Einstellung unterschiedlicher Baudraten.

LED:

1x Netzanzeige; 2x Signalanzeige

Versorgung:

24 VDC , 200mA; 12/18 VAC , 200mA , 50/60 Hz

Software:

Kostenlose Konfigurationssoftware SW67552 zur
Parametrierung des Gerätes.

Profibus GSD-Datei:

Die benötigte Profibus GSD-Datei erzeugen Sie mit der
kostenlosen Konfigurationssoftware SW67552.

Betriebstemperatur:

-30°C bis +70°C.

Luftfeuchtigkeit:

10% bis 80% , nicht kondensierend.

Gewicht:

ca. 200 g

Befestigung:

Montage auf DIN-Hutschiene.

Hinweis:

Die Artikelbeschreibung ist immer aus Sicht des Gateways zu sehen.

An das HD67552 können Profibus-seitig Master angeschlossen werden.

Datenblatt
Datenblatt HD67552

info flyer gateways
Flyer Gateways / Bussysteme und Daten zusammenführen

Hier können Sie unsern Flyer Gateways / Bussysteme und Daten zusammenführen

awb WP1104
Elektro-Mobilität

Kostenreduktion dank Gateways

awb WP0903
Aufzugstechnik

Störsichere Kommunikation mit Gateways und Repeatern

man hd67552
HD67552 - Gateway / Bridge CAN auf Profibus Slave

sw HD67552
SW67552

Kostenlose Konfigurationssoftware SW67552 zur
Parametrierung des Gerätes.

tn gw 0302
Eingangsbytes und Ausgangsbytes

einer SPS bei Profibus- und Profinet-Gateways

Netzgerät Hutschienen-Netzgerät DRS3-24
DRS3-24

Hutschienen-Netzgerät DRS3-24

Einphasiger Eingang: 85 VAC bis 264 VAC
Ausgang: 24 VDC
Ausgangsleistung von 72 Watt (3 A)
Betriebstemperatur: -25 °C bis +71 °C
Überlast- und Überspannungsschutz

Beratung
Für die Anwendungsberatung vor dem Kauf
(Produktauswahl, -eignung, -empfehlung)
Wenden Sie sich bitte an:
Beratung
Technischer Support
Für technischen Support nach dem Kauf
(im Rahmen der Inbetriebnahme, Projektierung, Konfiguration, etc.)
Wenden Sie sich bitte an:
Technischer Support
Heike Böckmann
Für kaufmännische Fragen
(Angebot, Auftrag, Lieferzeiten)
Wenden Sie sich bitte an: Vertriebsassistenz
Heike Böckmann
Oliver König
Für Fragen im Rahmen der Auftragsabwicklung
(Auftragsbestätigung, Liefertermin, Rechnung)
Wenden Sie sich bitte an:
Oliver König
Artikelnr.ArtikelPreis/StkAnzahl
HD67552

Gateway CAN / Profibus DP

432,00 €0,00 €
Zubehör
AC34107

Nullmodemkabel, Buchse/Buchse, 3 m lang

9,00 €0,00 €

Preise zzgl. 19% MwSt., zzgl. Versandkosten
