HD67515

Gateway Modbus TCP Server / CAN
HD67515-XX

Schnittstellen:
1x CAN, 1x Ethernet

DatenblattTechnische AnwendungsberatungAnfrage/Vor Ort Präsentation
  • Bidirektionaler Datenaustausch zwischen Modbus TCP und CAN
  • Konfigurierbares Gateways mit SW67515
  • Galvanische 3-Wege-Trennung zwischen Ethernet / CAN und
    Versorgung
  • Hoher Temperaturbereich von -40 °C bis +85 °C
  • Übertragung der Projektierung über Ethernet
Gateways und Protokollwandler Gateway CANopen Modbus TCP Client HD67504, HD67515, HD67507, HD67510, HD67514

Das konfigurierbare Gateway HD67515-XX ermöglicht die Kommunikation zwischen einem Modbus TCP Client und einem CAN-System.
Das Gateway lässt sich dabei als Datenumsetzer mit einstellbarer Übersetzungstabelle verwenden. Das Gateway kann als Modbus TCP Server (Slave) selbständig Daten von mehreren Teilnehmern akquirieren und einem übergeordneten System zur Verfügung stellen. Selbstverständlich können auch Daten in die entgegengesetzte Richtung übermittelt werden. Die Übertragung der Konfiguration des Gateways per Software SW67515 über den Ethernet-Port ist sehr einfach und schnell geschehen. Die Hutschienenmontage und die abnehmbaren Schraubklemmen (HD67515-A1) gewährleisten eine schnelle und sichere Montage sowie eine problemlose Verdrahtung des Gerätes.

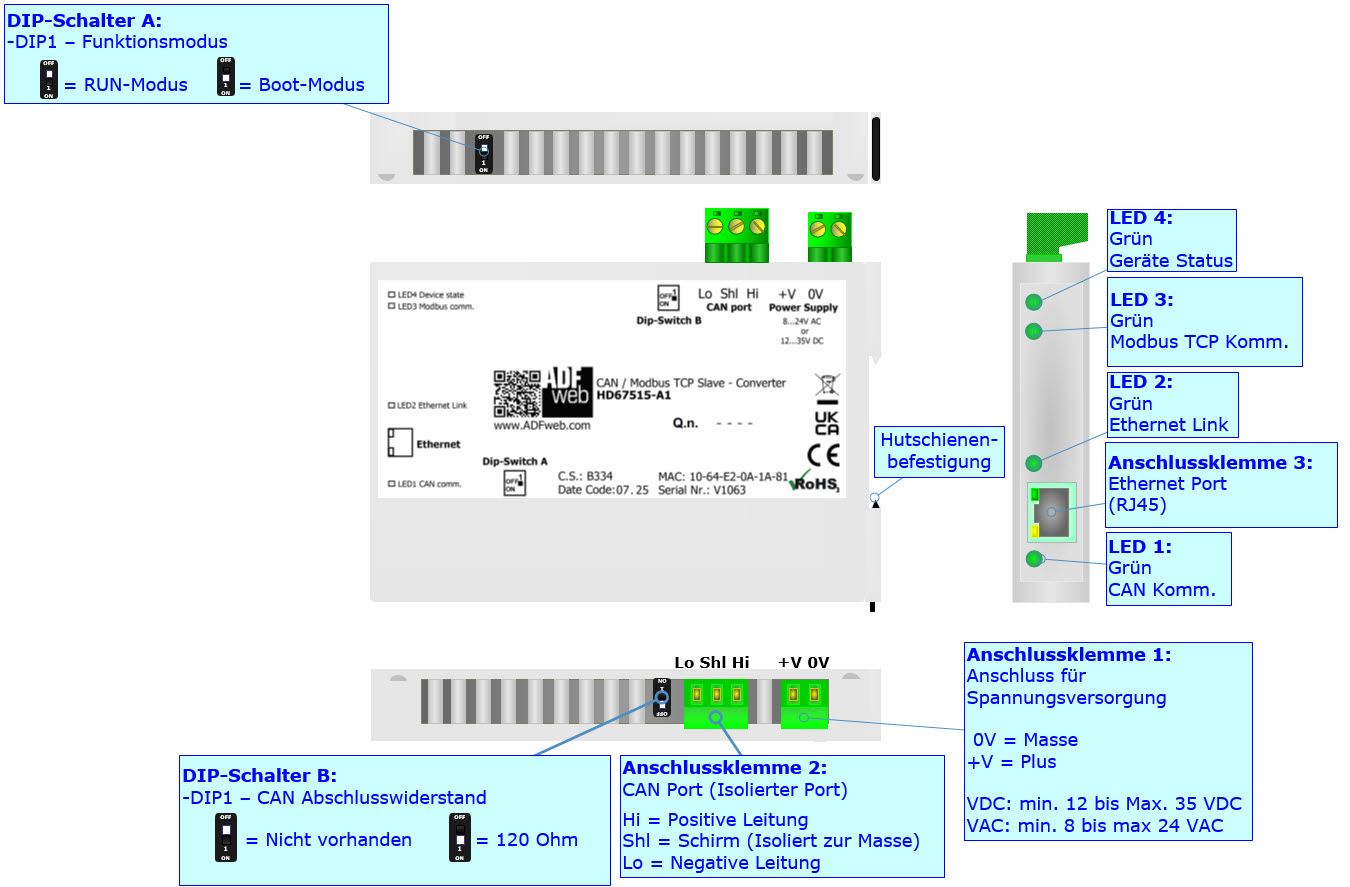

Schnittstellen:

HD67515-A1:
1x Ethernet-Port (RJ45 Buchse)
1x CAN 2.0A & 2.0B (abnehmbare Schraubklemme, 3-polig)

HD67515-B2:
1x Ethernet-Port (RJ45 Buchse)
1x CAN 2.0A & 2.0B (Schraubklemme, 3-polig)

Datenrate CAN:

Max. 1 Mbps

LED:

HD67515-A1:
4x Signalanzeige für Versorgung und Kommunikation

HD67515-B2:
5x Signalanzeige für Versorgung und Kommunikation

Versorgung:

12 VDC bis 35 VDC oder
8 VAC bis 24 VAC, 50/60 Hz

Leistungsaufnahme:

3,5 Watt / VA

Software:

Kostenlose Konfigurationssoftware SW67515 zur
Parametrierung des Gerätes.

Unterstützte Funktionscodes:

03, 04, 06, 16

Betriebstemperatur:

-40 °C bis +85 °C

Luftfeuchtigkeit:

10% bis 80%, nicht kondensierend

Gehäuse:

PVC

Abmessungen (BxHxT):

HD67515-A1:
23 mm x 107 mm x 120 mm

HD67515-B2:
71 mm x 95 mm x 60 mm

Gewicht:

ca. 200 g

Befestigung:

Montage auf der DIN-Hutschiene.

Hinweis:

Die Artikelbeschreibung ist immer aus Sicht des Gateways zu sehen.

An das HD67515-A1 / HD67515-B2 können Modbus-TCP-seitig Clients (Master) angeschlossen werden.

info flyer gateways
Flyer Gateways / Bussysteme und Daten zusammenführen

Hier können Sie unsern Flyer Gateways / Bussysteme und Daten zusammenführen

awb WP0903
Aufzugstechnik

Störsichere Kommunikation mit Gateways und Repeatern

awb WP1104
Elektro-Mobilität

Kostenreduktion dank Gateways

man HD67515
HD67515 - Gateway Modbus TCP Server / CAN

sw-HD67515
SW67515

Kostenlose Konfigurationssoftware SW67515 zur
Parametrierung des Gerätes.

tn gw 0302
Technical Note 0302 Modbus

Grundlagen Modbus

Netzgerät Hutschienen-Netzgerät DRS3-24
DRS3-24

Hutschienen-Netzgerät DRS3-24

Einphasiger Eingang: 85 VAC bis 264 VAC
Ausgang: 24 VDC
Ausgangsleistung von 72 Watt (3 A)
Betriebstemperatur: -25 °C bis +71 °C
Überlast- und Überspannungsschutz

Netzgerät Hutschienen-Netzgerät AMR4-24
AMR4-24

Hutschienen-Netzgerät AMR4-24

Einphasiger Eingang: 90 VAC bis 264 VAC
Ausgang: 24 VDC (2,5 A)
Betriebstemperatur: -40 °C bis +71 °C
Überlast- und Überspannungsschutz

Beratung
Für die Anwendungsberatung vor dem Kauf
(Produktauswahl, -eignung, -empfehlung)
Wenden Sie sich bitte an:
Beratung
Technischer Support
Für technischen Support nach dem Kauf
(im Rahmen der Inbetriebnahme, Projektierung, Konfiguration, etc.)
Wenden Sie sich bitte an:
Technischer Support
Heike Böckmann
Für kaufmännische Fragen
(Angebot, Auftrag, Lieferzeiten)
Wenden Sie sich bitte an: Vertriebsassistenz
Heike Böckmann
Oliver König
Für Fragen im Rahmen der Auftragsabwicklung
(Auftragsbestätigung, Liefertermin, Rechnung)
Wenden Sie sich bitte an:
Oliver König
Artikelnr.ArtikelPreis/StkAnzahl
HD67515-A1

Gateway Modbus TCP Server (Slave) / CAN

339,00 €0,00 €
HD67515-B2

Gateway Modbus TCP Server (Slave) / CAN

339,00 €0,00 €
Zubehör
AMR4-24

Hutschienen-Netzgerät für Gebäudeautomatisierung, 90 bis 264 VAC, 24 VDC, 2,5 A

auf Anfrage
KABETH10

Patch-Kabel, RJ45 UTP CCA, CAT5e weiß, 0,3 m

2,50 €0,00 €
KABETH11

Patch-Kabel, RJ45 UTP CCA, CAT5e weiß, 1 m

3,40 €0,00 €
KABETH12

Patch-Kabel, RJ45 UTP CCA, CAT5e weiß, 2 m

4,50 €0,00 €

Preise zzgl. 19% MwSt., zzgl. Versandkosten
