HD67053-B2-XX

Gateway M-Bus Master / Profibus DP Slave
HD67053-B2-XX

Schnittstellen:
Hardwareversion vor B244
1x M-Bus, 1x USB (Typ B), 1x Profibus DP
Hardwareversion mit/ nach B244
1x M-Bus, 1 x Ethernet, 1x Profibus DP

DatenblattTechnische AnwendungsberatungAnfrage/Vor Ort Präsentation
  • Konfigurierbares Gateway für freie Variablenverwaltung
  • Hoher Temperaturbereich von -40 °C bis +85 °C
  • Bis zu 80 M-Bus Teilnehmer anschliessbar
  • Galvanische Trennung
  • Übertragung der Projektierung über Ethernet
Gateways und Protokollwandler Gateway M-Bus Master Profibus DP Slave HD67053-B2

Das konfigurierbare Gateway HD67053-B2-XX ermöglicht die Kommunikation zwischen bis zu 80 M-Bus Teilnehmern und einem Profibus DP Master. Sie können hiermit die M-Bus Daten ohne großen Aufwand in ein übergeordnetes System direkt einbinden. Sie ordnen dabei den M-Bus Variablen Bytes im Profibus DP zu.
Die Übertragung der Konfiguration des Gateways per Software über den Ethernet-Port (Hardwareversion mit/ nach B244); USB-Schnittstelle (Hardwareversion vor B244) ist sehr einfach und schnell geschehen.
Die Hutschienenmontage und die Schraubklemmen gewährleisten eine schnelle und sichere Montage sowie eine problemlose Verdrahtung des Gerätes.

Schnittstellen:

Hardwareversion vor B244:
1x USB (Typ B)
1x M-Bus (Schraubklemme, 2-polig)
1x Profibus DP (Sub-D Buchse, 9-polig)

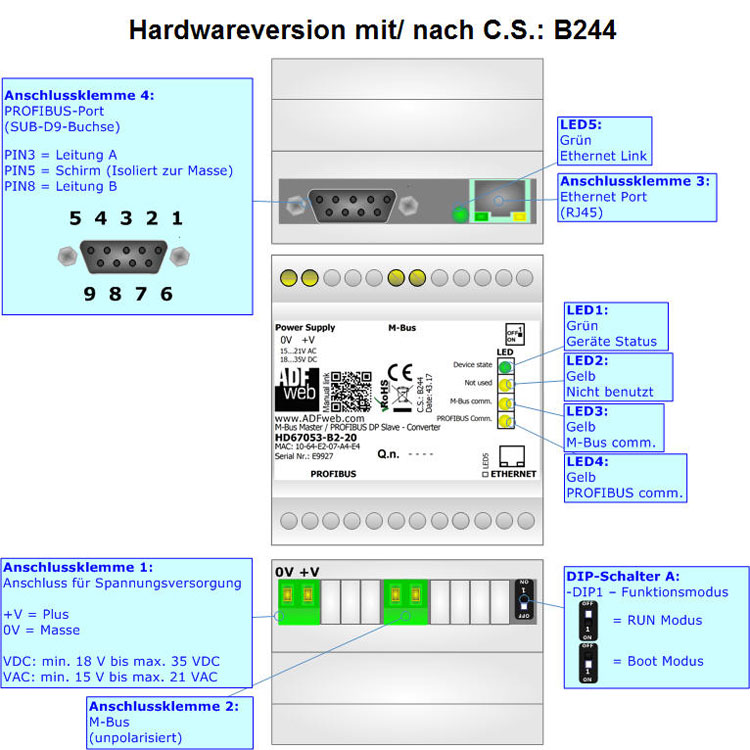

Hardwareversion mit/ nach B244:
1x Ethernet-Port (RJ45)
1x M-Bus (Schraubklemme, 2-polig)
1x Profibus DP (Sub-D Buchse, 9-polig)

Datenrate:

M-Bus: Max. 38.400 bps
Profibus DP: Max. 12 Mbps

Galv. Trennung:

> 2.000 VDC

LED:

Hardwareversion vor B244:
4x Signalanzeige für Versorgung und Kommunikation

Hardwareversion mit/ nach B244:
5x Signalanzeige für Versorgung und Kommunikation

Versorgung:

18 VDC bis 35 VDC oder
15 VAC bis 21 VAC, 50/60 Hz

Leistungsaufnahme:

HD67053-B2-40: 5 Watt / VA
HD67053-B2-80: 8 Watt / VA

Software:

Kostenlose Konfigurationssoftware SW67053 zur
Parametrierung des Gerätes.

M-Bus Scan-Funktion:

Die Nutzung der Scan-Funktion ist erst für Geräte ab der Hardware-Version
C.S: B244, sowie der neusten Software-Version möglich. Für weitere Fragen und Hinweise lesen Sie bitte die Technical Note 0105 M-Bus Scan-Funktion.

Profibus GSD-Datei:

Die benötigte Profibus GSD-Datei erzeugen Sie mit der
kostenlosen Konfigurationssoftware SW67053.

Betriebstemperatur:

Hardwareversion vor B244:
-40 °C bis +70 °C

Hardwareversion mit/ nach B244:
-40 °C bis +85 °C

Luftfeuchtigkeit:

10 % bis 80 % , nicht kondensierend

Gehäuse:

PVC

Gewicht:

ca. 200 g

Abmessungen (BxHxT):

71 mm x 95 mm x 60 mm

Befestigung:

Montage auf der DIN-Hutschiene

Hinweis zur M-Bus Kompatibilität:

Unsere M-Bus Gateways wurden mit zahlreichen Fremdherstellern von M-Bus-Zählern getestet. Zu finden im Download unter:
M-Bus Kompatibilitätsliste

Sollten Sie Ihr Gerät nicht in dieser Liste finden, können Sie uns zwecks Klärung gerne jederzeit anrufen unter 06722-9965-966.

Hinweis:

Die Artikelbeschreibung ist immer aus Sicht des Gateways zu sehen.

An das HD67053 können M-Bus-seitig Slaves angeschlossen werden und Profibus-seitig Master angeschlossen werden.
