Gateway EtherCAT Server (Slave) / Modbus TCP Server (Slave)
HD67E04-A1
Schnittstellen:
2x Ethernet, 1x EtherCAT IN, 1x EtherCAT OUT
- Bidirektionaler Datenaustausch zwischen EtherCAT und Modbus TCP
- Einfache Integration durch Erzeugung einer ESI-Datei
- Hoher Temperaturbereich von -40 °C bis +85 °C
- Galvanische Trennung
- Übertragung der Projektierung über Ethernet

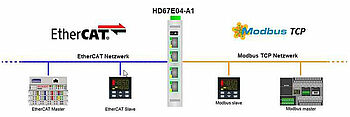

Das HD67E04-A1 ist ein EtherCAT Server (Slave) / Modbus TCP Server (Slave) Gateway. Es ermöglicht, einen EtherCAT-Client (Master) (wie z.B. eine Beckhoff-SPS, OMRON-SPS usw.) mit einem Modbus TCP Client (Master) (z.B. einer SPS, einem SCADA-System usw.) zu verbinden, um die Informationen zwischen den Netzwerken auszutauschen. Auf der EtherCAT-Seite gibt es zwei Ethernet-Ports für EtherCAT IN- und OUT-Verbindungen: Sie ermöglichen die Linien- und Ringtopologie (für einfache redundante Kommunikation). Einfache und schnelle Integration der EtherCAT Server-Gateways in die Master-Konfiguration dank der ESI-Datei, die mit dem Software SW67E04 erstellt wird.
Weitere Informationen zu diesem Gateway erhalten Sie auf Anfrage. Bitte wenden Sie sich an die unten angegebenen Ansprechpartner.
Schnittstellen:
1x EtherCAT IN (RJ45 Buchse)
1x EtherCAT OUT (RJ45 Buchse)
2x Ethernet-Port (RJ45 Buchse)
Keine physikalische Netztrennung!
Hinweis: Durch die Switch-Funktion zwischen den Ethernetports werden ggf. getrennte Netzwerke topologisch miteinander verbunden.
LED:
7x Signalanzeige für Versorgung und Kommunikation
Versorgung:
12 VDC bis 35 VDC oder
8 VAC bis 24 VAC
Leistungsaufnahme:
HD67E04-A1: 3,5 Watt/ VA
Unterstützte Funktionscodes:
01, 02, 03, 04, 05, 06, 15, 16
Software:
Kostenlose Konfigurationssoftware SW67E04 zur
Parametrierung des Gerätes
Betriebstemperatur:
-40 °C bis +85 °C
Luftfeuchtigkeit:
10 % bis 80 %, nicht kondensierend
Gehäuse:
PVC
Abmessungen (BxHxT):
23 mm x 107 mm x 120 mm
Gewicht:
ca. 200 g
Befestigung:
Montage auf der DIN-Hutschiene
Zolltarifnummer:
8517 62 00
Hersteller:
ADFweb.com S.r.l.
Hier können Sie unsern Flyer Gateways / Bussysteme und Daten zusammenführen
Kostenlose Konfigurationssoftware HD67E04-A1 zur
Parametrierung des Gerätes.
