All-in-One HMI 15" TFT Touch WBGcMT3151
All-in-One HMI,15" TFT Touch 1024x768, 32 Bit RISC Cortex-A9 1 GHz, CANopen, EasyAccess 2.0 Lizenz integriert, CODESYS V3 SPS optional
Dieses Produkt ist abgekündigt
Das empfohlene Nachfolge-Modell
cMT3152X finden Sie hier.
Bei Fragen setzen Sie sich bitte mit unserer technischen Anwendungsberatung in Verbindung.
- Aluminiumgehäuse
- 15” TFT LCD Grafik-Anzeige 1024 x 768 Pixel
- Lüfterloses Kühlsystem
- Integrierte 4 GB Flash-Speicher und RTC
- SD-Kartensteckplatz unterstützt SD und SDHC Karten
- COM1 / COM3 RS485 2-Draht unterstützt MPI 187,5 K
- CANopen-Schnittstelle
- COM1 / COM3 RS485 & CAN Bus galvanische Trennung integriert
- MQTT Client/Server
- OPC UA Client/Server
- IP65 frontseitig, NEMA4 konform
- EasyAccess 2.0 Lizenz enthalten
- CODESYS V3 SPS optional
Das Smart HMI WBGcMT3151 von Weintek mit seinem Dual-Core Prozessor, ermöglicht eine hohe Performance bei der Visualisierung von Daten. Das WBGcMT3151 arbeitet nicht nur wie ein gewöhnliches HMI, sondern ist gleichzeitig ein Server. Dadurch ist es möglich über die cMT Viewer APP auf einem Panel PC (WBGcMTiPC10/15) oder einer Anzeige (WBGcMTiV5), auf diesen Geräten zusätzlich die Visualisierung des WBGcMT3151 zu Überwachen und zu Steuern.
Die IIoT Standard Protokolle OPC UA und MQTT ermöglichen Ihnen die Kommunikation zwischen Ihren Maschinen / Anlagen bis hin zu den übergeordneten Leit-/Managementsystemen. Hierdurch wird die gleichzeitige Überwachung und Kontrolle Ihrer Übertragungsdaten gewährleistet. Optional kann dieses HMI mit einer CODESYS V3 SPS ausgestattet werden.
Anzeige:
Größe: 15” TFT
Auflösung: 1024 x 768 Pixel
Helligkeit: 400 cd/m²
Kontrast: 700 : 1
Hintergrundbeleuchtung: LED
Lebensdauer Hintergrundbeleuchtung: >50.000 Std.
Farben: 16,2 M
LCD Blickwinkel (oben/unten/links/rechts): 70/70/80/80
Touch Display:
Typ: 5-Draht analog resistiv.
Genauigkeit: Aktiver Bereich Länge (X) ±2 %, Breite (Y) ±2 %
Speicher:
Flash: 4 GB
RAM: 1 GB
Prozessor:
32 Bit RISC Cortex-A9 1 GHz
Schnittstellen:
SD-Kartensteckplatz: SD/SDHC
USB Host: 1x USB 2.0
USB Client: 1x USB 2.0 (Micro USB)
Ethernet:
LAN1: 10/100/1000 Base-T x2
LAN2: 10/100 Base-T x2

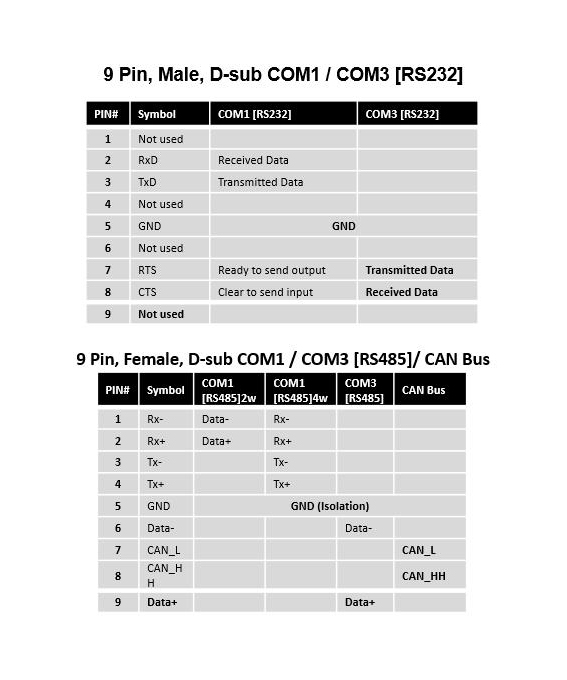

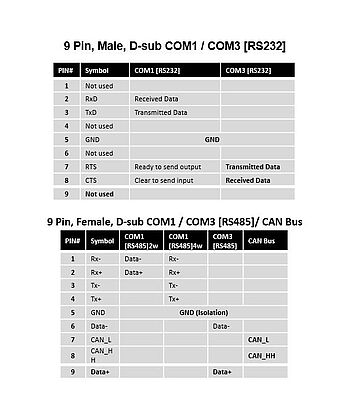

COM Port:
Con A: COM2 RS485 2-/4-Draht, COM3 RS485, CAN Bus
Con B: COM1/COM3 RS232 (nur Tx & RX (nicht RTS/CTS) für COM1 RS232 verwenden, wenn gleichzeitig COM3 RS232 genutzt wird)
RS485 Isolation: Ja
CAN Bus: JA
HDMI: Nein
Audio Output: Eingebauter Mono Lautsprecher und Audio Line Out über 3,5 mm Klinkenstecker
Video Input: 2x NTSC / PAL
Echtzeituhr:
Integrierte Echtzeituhr RTC
Spannungsversorgung:
Eingangsspannung: 24 VDC ±20 %
Galvanische Trennung (Eingangs- von Systemspannung): integriert
Stromaufnahme: 900 mA bei 24 VDC
Spannungsfestigkeit: 500 VAC (1 Min.)
Isolationsfestigkeit: >50 MOhm bei 500 VDC
Schockfestigkeit: 10 Hz bis 25 Hz (X,Y,Z Richtung 2 G 30 Minuten)
Leiterplattenbeschichtung:
Ja, PCB
Gehäuse:
Aluminium

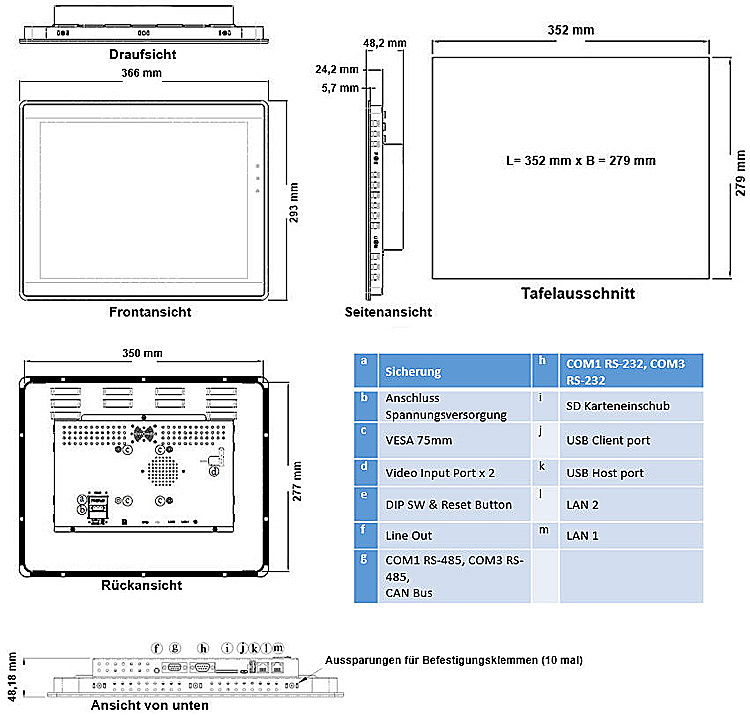

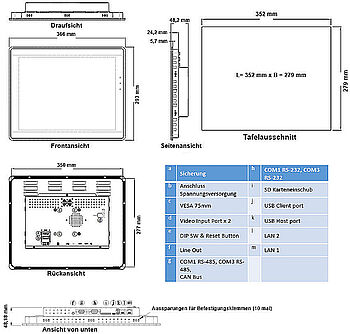

Abmessungen:
L/H/T: 366 mm x 293 mm x 48,2 mm
Tafelausschnitt: 352 mm x 279 mm
Gewicht:
ca. 2,45 kg
Befestigung:
Panel Befestigung, VESA 75 mm x 75 mm
Schutzart:
UL Typ 4X (nur für den Innenbereich) / NEMA4 / Frontseite IP65
Umgebungstemperatur:
Betrieb: 0 °C bis +50 °C.
Lager: -20 °C bis +70 °C.
Relative Luftfeuchte: 10 % bis 90 % (nicht kondensierend)
Zertifikate:
CE
cULus
Software:
EasyBuilder Pro
Hersteller:
Weintek Labs., Inc
Passend für:
WBGAC070E/S
WWPEC070
WBGEC7070
