cMT3152X

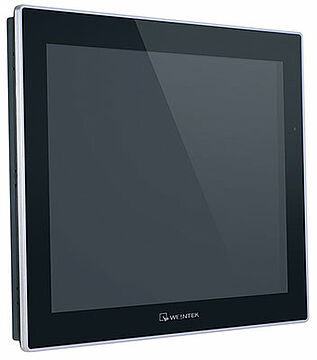

Advanced HMI 15" IPS Touch cMT3152X

Advanced HMI, 15" IPS Touch 1024 x 768, kapazitiv, Quad-Core Cortex-A17 CPU 32-Bit 1,6 GHz mit leistungsstarkem, dezidiertem 3D-Prozessor, lüfterlos, CAN Bus, inkl. EasyAccess Lizenz, CODESYS V3 SPS optional

DatenblattTechnische Anwendungsberatung
  • Aluminiumgehäuse
  • 15” IPS LCD Grafik-Anzeige mit 1024 x 768 Pixeln
  • Lüfterloses Kühlsystem
  • Integrierte 4 GB Flash-Speicher und RTC
  • SD-Slot für SD-/SDHC-Karten
  • COM1 / COM3 RS485 2-Draht unterstützt MPI 187,5 K
  • CAN Bus/CANopen-Schnittstelle
  • COM1 / COM3 RS485 & CAN Bus mit integrierter galvanischer Trennung
  • MQTT Client/Server
  • OPC UA Client/Server
  • IP65 frontseitig, NEMA4 konform
  • EasyAccess 2.0 Lizenz optional
  • CODESYS V3 SPS optional

Das Advanced HMI cMT3162X von Weintek mit seinem Quad-Core Prozessor, ermöglicht eine hohe Performance bei der Visualisierung von Daten. Zudem ist es möglich, über die cMT Viewer APP auf einem Panel PC (cMTiPC10/15) oder einer Anzeige (cMTiV6), zusätzlich das cMT3152X zu Überwachen und zu Steuern.
Die IIoT Standard-Protokolle OPC UA und MQTT ermöglichen die Kommunikation zwischen Ihren Maschinen / Anlagen bis hin zu den übergeordneten Leit-/Managementsystemen. Hierdurch wird die gleichzeitige Überwachung und Kontrolle der Übertragungsdaten gewährleistet. Optional kann dieses HMI mit einer Soft-SPS ausgestattet werden.

Anzeige:

Größe: 15” IPS
Auflösung: 1024 x 768 Pixel
Helligkeit: 400 cd/m²
Kontrast: 1000 : 1
Hintergrundbeleuchtung: LED
Lebensdauer Hintergrundbeleuchtung: >50.000 Std.
Farben: 16,2 M
LCD Blickwinkel (oben/unten/links/rechts): 89/89/89/89

Touch Display:

kapazitiver Touch

Speicher:

Flash: 4 GB
RAM: 1 GB

Prozessor:

32 Bit RISC Cortex-A17 1,6 GHz Quad-Core

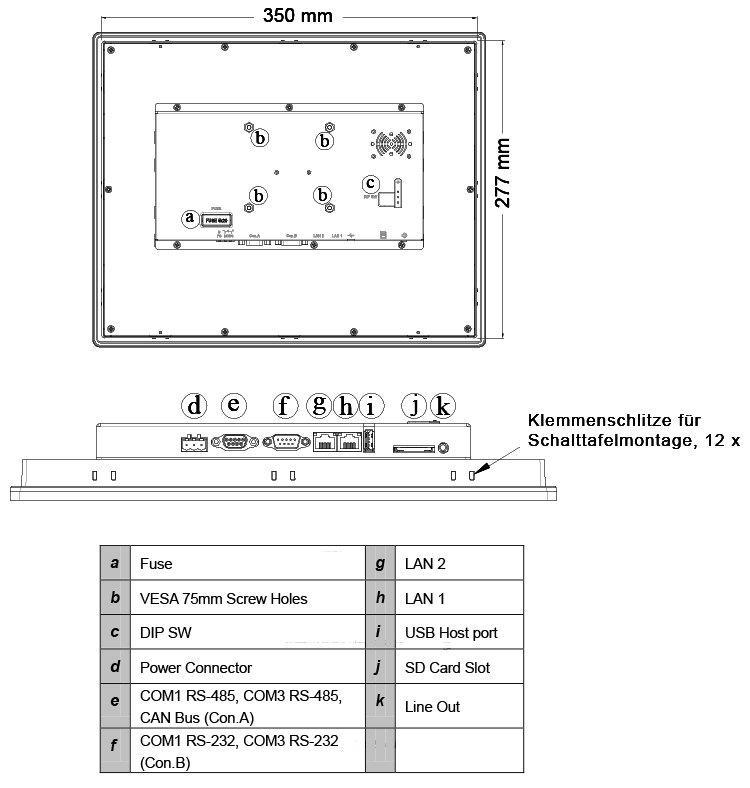

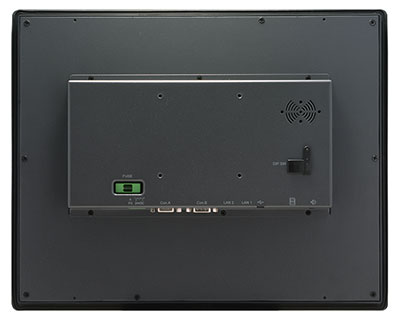

Schnittstellen:

SD-Kartensteckplatz: SD/SDHC
USB Host: 1x USB 2.0
Ethernet:
LAN1: 10/100/1000 Base-T x2
LAN2: 10/100 Base-T x2

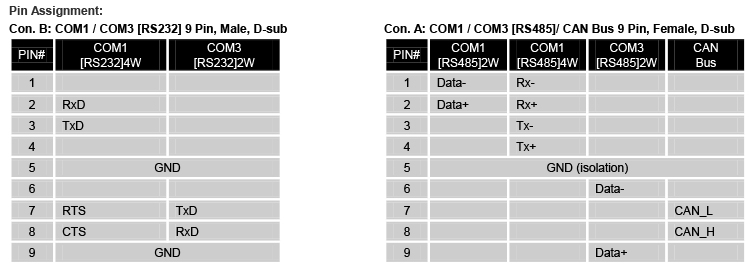

COM Port:
Con A: COM2 RS485 2-/4-Draht, COM3 RS485 2-Draht, CAN Bus
Con B: COM1/COM3 RS232 (nur Tx & RX (nicht RTS/CTS) für COM1 RS232 verwenden, wenn gleichzeitig COM3 RS232 genutzt wird)
RS485 Isolation: Ja
CAN Bus: JA
HDMI: Nein
Audio Output: Eingebauter Mono Lautsprecher und Audio Line Out über 3,5 mm Klinkenstecker
Video Input: Nein

Echtzeituhr:

Integrierte Echtzeituhr RTC

Spannungsversorgung:

Eingangsspannung: 24 VDC ±20 %
Galvanische Trennung (Eingangs- von Systemspannung): integriert
Stromaufnahme: 1,3 A bei 24 VDC
Spannungsfestigkeit: 500 VAC (1 Min.)
Isolationsfestigkeit: >50 MOhm bei 500 VDC
Schockfestigkeit: 10 Hz bis 25 Hz (X,Y,Z Richtung 2 G 30 Minuten)

Leiterplattenbeschichtung:

Ja, PCB

Gehäuse:

Aluminium mit Kunststoff-Front

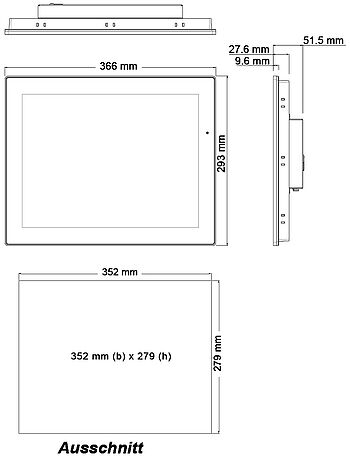

Abmessungen:

L/H/T: 366 mm x 293 mm x 51.5 mm
Tafelausschnitt: 352 mm x 279 mm

Gewicht:

ca. 2,75 kg

Befestigung:

Panel Befestigung, VESA 75 mm x 75 mm

Schutzart:

NEMA4 / Frontseite IP66

Umgebungstemperatur:

Betrieb: 0 °C bis +50 °C.
Lager: -20 °C bis +60 °C.
Relative Luftfeuchte: 10 % bis 90 % (nicht kondensierend)

Zertifikate:

cULus Listed
CE marked

Software:

EasyBuilder Pro ab V6.4

Zolltarifnummer:

85371098

Hersteller:

Weintek Labs., Inc
