WBGAC150X

Bediengerät / HMI WBGAC150X entspricht MT8150XE

15" IPS LCD Touch HMI, 32 Bit RISC, 1 GHz, Ethernet, USB, 2x RS232/485 (MPI).
Das Standardgerät mittlere und große Maschinenbedienung mit gehobenen Ansprüchen.

Dieses Produkt ist abgekündigt.
Dieses Gerät wird durch die Nachfolgeprodukte cMT2158X und cMT3152X ersetzt.

DatenblattTechnische Anwendungsberatung
  • 15” IPS LCD Grafik-Anzeige 1024x768 Pixel
  • Gehäuse aus Aluminium
  • Lüfterloses Kühlsystem
  • 256 MB Flash Memory On-Board
  • Echtzeituhr RTC
  • IP65 frontseitig, NEMA4 konform
  • SD-Karten-Slot, unterstützt SD- und SDHC-Karten
  • COM1 oder COM3 (2-Draht RS485) unterstützt MPI bis 187,5 k
  • USB-Host und USB-Client
  • Long Life LED-Hintergrundbeleuchtung
Bediengerät WBGAC150X

Das WBGAC150X von Weintek zeichnet sich durch die Kombination aus brillantem Display und einer langen Lebensdauer der LED-Hintergrundbeleuchtung. Das Gerät kann als klassisches HMI, Mensch-Maschine-Schnittstelle, eingesetzt werden, ist aber durch eine Vielzahl von zusätzlichen Funktionen in fast allen Bereichen der industriellen Automatisierung einsetzbar. Die sehr einfach zu bedienende und logisch aufgebaute Projektierungs-Software ermöglicht einen flexiblen Einsatz und erleichtert die Anpassung an die unterschiedlichsten Aufgaben. So sind neben der reinen Maschinenbedienung auch Datenlogging, Trendgrafiken und benutzerdefinierte Symbole möglich. Das lüfterlose System sorgt mit einer 32-Bit Cortex A8 CPU mit 1 GHz und großzügig dimensioniertem Arbeitsspeicher für jede Menge Rechenperformance und schnelle Seitenumschaltung. Das WBGAC150X eignet sich hervorragend für mittlere und große Maschinenbedienung mit  gehobenen Ansprüchen.

Spannungsversorgung:

24 VDC +/-20 %; 1.2 mA max.
Anschluss über steckbare 3-polige Klemmleiste.

Anzeige:

Größe: 15”
Auflösung: 1024 x 768 Pixel
Display: IPS-LCD Touch
Helligkeit: 400 cd/m²
Farben 16,2 Mio.
Ablesewinkel (O/U/R/L): 89°/89°/89°/89° (T/B/R/L)
Kontrast: 1000:1

Touch Display:

4-Draht analog resistiv.
Hintergrundbeleuchtung über LED mit einer Lebensdauer von typisch
50.000 Stunden.

Indikatoren:

3 Funktions-LEDs für CPU-Status, Spannungsversorgung und Kommunikation.

CPU und Core Logik:

32 Bit Cortex A8 1 GHz Prozessor. Linux-basierendes Betriebssystem.

Projektierung:

EasyBuilder Pro V.5.00.01 oder höher

Speicher:

- 256 MB RAM
- 256 MB Flash-Speicher on-Board
- SD-Karten Laufwerk für SD- und SDHC-Karten bis 16 GB.

USB-Port:

1xUSB 2.0 Host und 1x USB 2.0 Client.

Serielle Schnittstellen:

COM1: RS232 / RS485 2-/4-Draht,
COM3: RS485 2-Draht.
RS485-Schnittstellen sind MPI-fähig bis 187.500 Baud (nicht gleichzeitig).

Ethernet:

10/100 Base-T mit RJ45-Stecker

Echtzeituhr:

Integrierte Echtzeituhr RTC

Schutzart:

IP65, NEMA 4 Indoor

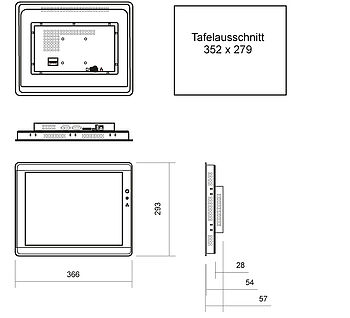

Gehäuse:

Stabiles Aluminiumgehäuse.

Gewicht:

ca. 2.750 g

Schock:

10 Hz bis 25 Hz (X, Y, Z Richtung 2 g über 30 Minuten)

Umgebungstemperatur:

Betrieb: 0 °C bis +50 °C.
Lager: -20 °C bis +60 °C.

Relative Luftfeuchtigkeit:

max. 90 % rF, nicht kondensierend.

Lieferumfang:

Gerät, Dichtung, Befestungsmaterial, Ersatzsicherung.

Hersteller:

Weintek Labs., Inc

Datenblatt
Datenblatt WBGAC121x

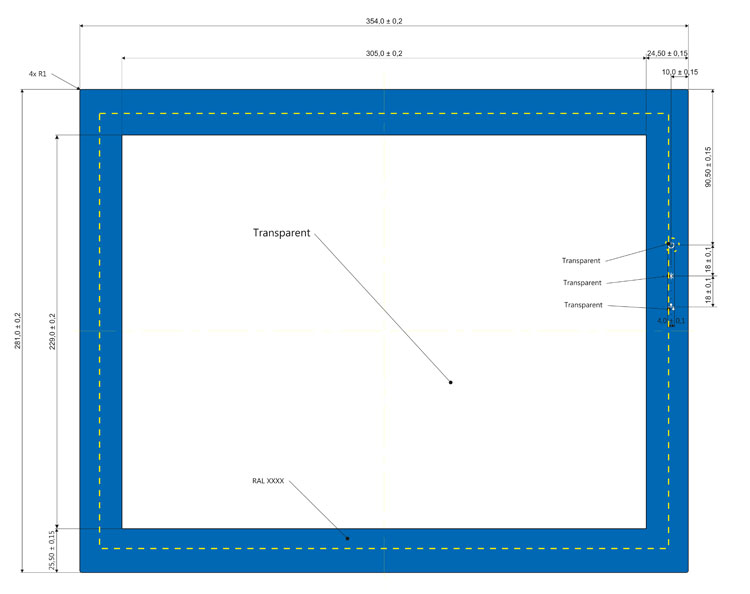

Overlay WBGFOL0 AC150
Overlay-Vorlage

Passend für:
WBGAC150
WBGAC150X
WWPCE150
WBGCE150

Flyer Bediengeräte WBG
