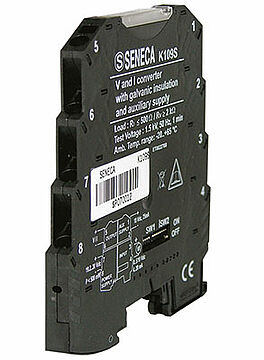

WK109S

Signalwandler für Strom / Spannung mit aktivem Ausgang WK109S

wandelt analoge V oder mA Normsignale in ein anderes V oder mA Normsignal.
galvanische 3-Wegetrennung

DatenblattTechnische AnwendungsberatungAnfrage/Vor Ort Präsentation
  • NEU: 6 mm Gehäuse
  • Wandelt ein analoges Eingangssignal von 0/4 bis 20 mA, 0 bis 10 VDC oder 0/1 bis 5 VDC in ein analoges Ausgangssignal von 0/4 bis 20 mA, 20 bis 0/4 mA
  • Sensorversorgung
  • 14 Bit Auflösung
  • Versorgung über Eingangsklemmen oder K-Busschiene
  • Betriebsspannung 19,2 VDC bis 30 VDC, max. 25 mA
  • Einfache Inbetriebnahme über DIP-Schalter
  • Galvanische 3 - Wege Trennung, Prüfspannung 1,5 kV (50 Hz, 1 Minute)
Signalwandler für Strom / Spannung mit aktivem Ausgang WK109S

Der Signalwandler WK109S wandelt analoge V oder mA Normsignale in ein anderes V oder mA Normsignal. Dabei ist das Ausgangssignal linear proportional zum Eingang. Über DIP-Schalter wird das Gerät vollständig eingestellt und ist sofort betriebsbereit. Dabei sind die Signale im Eingang, Ausgang und die Spannungsversorgung komplett galvanisch getrennt. Zur Montage wird der WK109S einfach auf eine Hut-Schiene geschnappt.

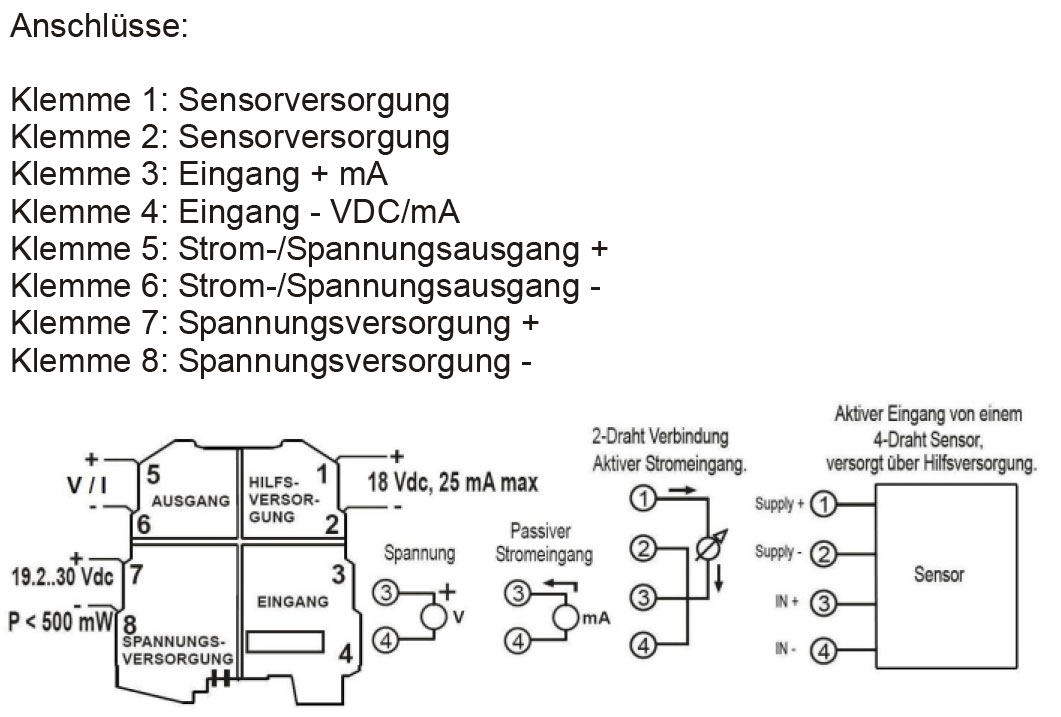

Kanäle

1 Eingang:
Spannung: 0 / 2 VDC bis 10 VDC, 0 / 1 VDC bis 5 VDC, 0 VDC bis 15 / 30 VDC
Strom: 0 / 4 mA bis 20 mA
1 Ausgang:
Spannungsbereich: 0 bis 10, 10 bis 0, 0 / 1 bis 5, 5 bis 1 / 0 VDC,
Strombereich: 0/4 bis 20, 20 bis 0 / 4 mA

Bürde

V ≥ 2 KOhm, A ≤ 500 Ohm

Auflösung

14 Bit, 1 mV, 2 μA D /A-Wandler

Genauigkeit

0,1%

Temperaturkoeffizient

< 120 ppm / K

Reaktionszeit

< 40 ms (ohne Filter)
< 88 ms (mit Filter)

Skalierung

Linear, Quadratwurzel Ermittlung, Tank Linearisierung

Filter

Zuschaltbarer Filter

Fehlersignalisierung

0 mA bis 20 mA Ausgang: I = 0 mA oder ≥ 21 mA
4 mA bis 20 mA Ausgang: I = ≤ 3,5 mA oder ≥ 21 mA
0 mA bis 10 V bzw. 0 V bis 5 V Ausgang: I = 0 V oder ≥ 10,5 V bzw. ≥ 5,25 V
1 V bis 10 V bzw. 1 bis 5 V Ausgang: I = ≤ 0,75 V oder ≥ 10,5 V bzw. ≥ 5,25 V

Anzeige

LED:
Störung / Alarm

Montage

35 mm Hutschiene, WK-Bus Schnittstelle

Umgebungsbedingungen

Arbeitstemperatur: -20 °C bis +65 °C,
Lagertemperatur: -40 °C bis +85 °C,
Luftfeuchtigkeit: 30 % bis 90 % nicht kondensierend

Abmessungen (B x H x T)

6,2 mm x 93,1 mm x 102,5 mm

Gewicht

45 g

Datenblatt
Datenblatt WK109S

info Signalwandler-Broschuere
Signalwandler und Überwachungsmodule

Hier können Sie das Handout Signalwandler herunterladen.

awb WP0806
Lebensmittel

Qualitätskontrolle und Rückverfolgbarkeit

man wk109S00
WK109S00 Signalwandler
