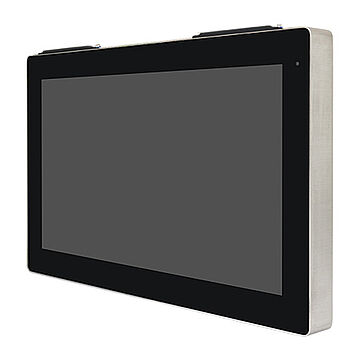

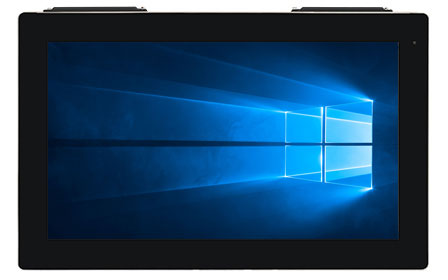

15,6 Zoll Panel-PC PhanTAM-916CP
Edelstahlgehäuse

15,6" TFT-LCD, 1.366 x 768 Pixel
Projiziert-kapazitiver Touch
Intel^® Core™ i3-1115G4E (3,9 GHz) / i5-1145G7E (4,1 GHz)
IP66/IP69K Edelstahlgehäuse mit M12-Anschlüssen

Datenblatt Technische Anwendungsberatung

15,6" TFT-LCD, 1.366 x 768 Pixel
Projiziert-kapazitiver Touch
Prozessor: Intel^® Core™ i3-1115G4E (3,9 GHz) / i5-1145G7E (4,1 GHz)
IP66/IP69K Edelstahlgehäuse mit M12-Anschlüssen
Edelstahl Typ 304 / 316 Gehäuse
Schrauben in hygienischem Design
Lüfterloses Kühlsystem
Ablesewinkel horizontal 160°, vertikal 160°

Produktbeschreibung

PhanTAM-9CP modernes Design für höchste Hygienestandards - Intel^® Core™-i-Prozessor der 11.Generation.

Die PhanTAM-9C Serie nutzt einen Intel^® Core™-i-Prozessor der 11.Generation als Grundlage. Mit dieser enorm leistungsstarken und effizienten Prozessorfamilie ist ausreichend Rechenleistung für selbst höchst anspruchsvolle Anwendungen vorhanden. Der Arbeitsspeicher kann auf bis zu 64 GB erweitert werden, was umfangreichere Projekte wie SCADA- oder IIoT-Monitor-Control-Anwendungen ermöglicht. Die Industrie-Panel-PCs dieser Serie sind in Display-Größen von 15,6“ bis zu 21,5“ erhältlich und verfügen über eine projiziert kapazitive Touch-Technologie. Diese Technologie ermöglicht eine Multitouch-Bedienung bei entsprechender Unterstützung durch das Betriebssystem. Für drucksensitive Bedienung (z.B. mit Handschuhen) ist das resistive Touch eine passende Alternative. Das Gehäuse der gesamten Serie besteht aus Edelstahl Typ 304, kann aber auch auf Wunsch mit Typ 316 ausgeführt werden. Das Gehäuse ist in IP69K (inkl. IP66) mit M12-Anschlussmöglichkeiten ausgeführt und verfügt über Schrauben im hygienischem Design. Zusätzlich ist ein On/Off-Taster seitlich des Panel-PCs integriert. Das einzigartige lüfterlose thermische Design des robusten Edelstahlgehäuses ermöglicht eine effektive Temperaturregelung. Die PhanTAM IPC können optional mit einem High Brightness LCD und/oder Optical Bonding für eine herausragende Darstellung, selbst unter schwierigsten Bedingungen, ausgestattet werden. Zusätzlich können Erweiterungskarten für weitere Schnittstellen oder RFID integriert werden.

Technische Daten

Spannungsversorgung:

9 VDC bis 36 VDC

Leistungsaufnahme:

max. 35 W

Display:

15,6 " TFT-LCD

Auflösung:

1366 x 768 Pixel
1920 x 1080 Pixel (Optional)

Seitenverhältnis:

16:9

Helligkeit:

400 cd/m²
450 cd/m² (optinal High-Resolution)
1000 cd/m² (optional High-Brightness-LCD)

Hintergrundbeleuchtung:

30.000 h Laufzeit

Farben:

16,7 Mio.
16,2 Mio. (optinal High-Resolution)
16,2 Mio. (optional High-Brightness-LCD)

Kontrast:

500:1
800:1 (optinal High-Resolution)
800:1 (optional High-Brightness-LCD)

Ablesewinkel:

H: 170° / V: 160°
H: 170° / V: 170° (optinal High-Resolution)
H: 170° / V: 170° (optional High-Brightness-LCD)

Touchscreen:

projiziert-kapazitiver Touch

Prozessor:

Intel^® Core^™ i3-1115G4E (3,9 GHz)
Intel^® Core^™ i5-1145G7E (4,1 GHz)

RAM:

bis zu 64 GB DDR4 3200 MHz SO-DIMM

SSD/HDD:

1x M-Key 2280 (PCIe x4) SSD

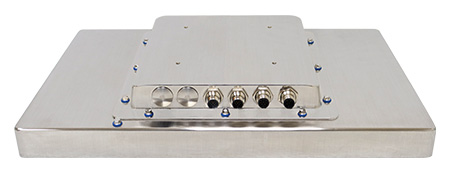

Schnittstellen:

USB: 1 x M12 8-pin (2 x USB 2.0 via Kabel) mit wasserdichtem Abschluss
Seriell: 1 x M12 8-pin für COM 1 (RS-232/-422/485, Default RS-232) mit wasserdichtem Abschluss
Ethernet: 1 x M12 8-pin für Gigabit-Ethernet mit wasserdichtem Abschluss
Sonstige: 1 x Display Funktionstasten (Rückseite, wasserdicht)
Spannungsversorgung: 1 x M12 3-pin, 1 x On/Off-Taster (rückseitig)

Erweiterungssteckplätze:

1 x Mini PCIe für Wifi/BT, 4G/LTE, 5G (optional)
1 x RFID (Frontseitig, s. Optionen)

Gehäuse:

Edelstahl (Typ 304, optional 316)

Montage:

VESA 100 x 100; Yoke Mount (schwenkbare Gabel-Halterung)

Schutzart:

IP66/IP69K

Gewicht:

ca. 5,1 kg

Abmessungen (BxHxT):

404,4 mm x 225,4 mm x 64,9 mm

Umgebungsbedingungen:

Betrieb: 0 °C bis +50 °C ; -20 °C bis 60 °C (optional)
Lagerung: -30 °C bis +70 °C
10% bis 90 %.rF, nicht kondensierend.

Zertifizierungen:

CE/FCC Class A

Betriebssysteme:

Windows^® 10 IoT
Windows^® 11 IoT
Linux

Optionen:

HDMI

Wifi/BT (via Mini PCIe)
4G/LTE (via Mini PCIe)
5G (via Mini PCIe)
RFID Modul (für eine frontseitige Verwendung, Mifare 13,56 MHz)

2 x USB 2.0 Modul via TB-528U2
1 x USB 3.2
1 x HDMI
1 x LAN Gigabit-Ethernet via Kabel
1 x COM Port via TB-528C1
1 x CAN via TB-528CAN2

IP65 wasserbeständiges Netzteil (24 VDC / 90-305 VAC)
Optical Bonding
High Brightness LCD (1000 cd/m2)
Edelstahl (Typ 316)
Linux, Windows

Lieferumfang:

Gerät
1 x M12 Netzteil
1 x M12 USB Kabel (1x M12 auf 2x USB 2.0)

Zolltarifnummer:

84715000

Hersteller:

Aplex Technology Inc.
