Pegelwandler M-Bus / RS232/RS485
HD67021-HD67022
Schnittstelle:
1x M-Bus, 1x Ethernet, 1x RS232 oder 1x RS485
- Pegelwandler für direkte M-Bus Anbindung
- Galvanisch Trennung zwischen M-Bus / RS232/RS485 und Versorgung
- Hoher Temperaturbereich von -40 °C bis +70 °C
- Bis zu 80 M-Bus Teilnehmer anschliessbar
- Baudrate und Parity einfach über die Software einstellbar
Der Pegelwandler HD67021 ermöglicht die Kommunikation zwischen einem M-Bus-Master und einer seriellen RS232-Schnittstelle. Der Pegelwandler HD67022 ermöglicht die Kommunikation zwischen einem M-Bus-Master und einer seriellen RS485-Schnittstelle. Dabei werden die M-Bus-Protokolleigenschaften nicht beeinflusst. Die Übertragung der Konfiguration des Gateways per Software über den Ethernet-Port ist sehr einfach und schnell geschehen. Die Hutschienenmontage und die Schraubklemmen gewährleisten eine schnelle und sichere Montage sowie eine problemlose Verdrahtung des Gerätes.

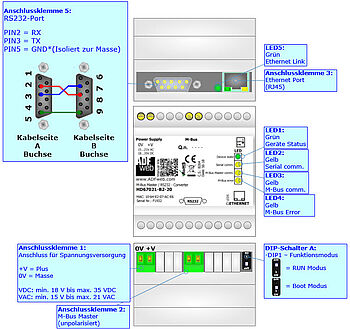

Schnittstellen:
HD6702X-B2-20/40/80:
1x Ethernet-Port (RJ45 Buchse)
1x M-Bus (Schraubklemme, 2-polig)
1x RS232 (SUB-D9-Stecker) HD67021-B2-20/40/80
1x RS485 (Schraubklemme, 3-Polig) HD67022-B2-20/40/80
Datenrate M-Bus:
Max. 38.400 bps
Datenrate Seriell:
Max. 115.200 bps
Galv. Trennung:
>2.000 VDC
LED:
bis zu 5x Signalanzeige für Versorgung und Kommunikation
Versorgung:
18 bis 35 VDC oder
15 bis 21 VAC, 50/60 Hz
Leistungsaufnahme:
HD67021-B2-20/ HD67022-B2-20:
3,5 Watt / VA (Ohne Last), 4 Watt / VA (mit Last)
HD67021-B2-40/ HD67022-B2-40:
3,5 Watt / VA (Ohne Last), 5 Watt / VA (mit Last)
HD67021-B2-80/ HD67022-B2-80:
3,5 Watt / VA (Ohne Last), 8 Watt / VA (mit Last)
Software:
Kostenlose Konfigurationssoftware SW67021 / SW67022 zur
Parametrierung des Gerätes.
Betriebstemperatur:
-40 °C bis +70 °C
Luftfeuchtigkeit:
10% bis 80% , nicht kondensierend.
Gehäuse:
PVC
Abmessungen (BxHxT):
HD67021-B2-20/40/80:
71 mm x 95 mm x 60 mm
HD67022-B2-20/40/80:
71 mm x 95 mm x 60 mm
Gewicht:
ca. 200 g
Befestigung:
Montage auf der DIN-Hutschiene.
Zolltarifnummer:
8517 62 00
Hersteller:
ADFweb.com S.r.l.
Hier können Sie unsern Flyer Gateways / Bussysteme und Daten zusammenführen
Download (1.43 MB)
Kostenlose Konfigurationssoftware SW67021 zur
Parametrierung der Geräte:
HD67021-B2-xx
HD67022-B2-xx
