Gateway M-Bus Master / Modbus RTU Slave
HD67029-B2-XXX-XXX
Schnittstellen:
1x Ethernet-Port, 1x M-Bus,
1x RS232 oder 1x RS485
- Hoher Temperaturbereich von -40 °C bis +85 °C
- Bis zu 250 M-Bus-Teilnehmer anschließbar
- Galvanische Trennung zwischen RS232/RS485 / M-Bus / Versorgung
- Unterschiedliche Baudraten und Parität möglich
- 18 VDC bis 35 VDC oder 15 VAC bis 21 VAC Spannungsversorgungsbereich
Das konfigurierbare Gateway HD67029 ermöglicht die Kommunikation zwischen bis zu 250 M-Bus-Teilnehmern und seriellen Geräten, die das Modbus-RTU-Protokoll unterstützen. Es ist mit der zugehörigen kostenlosen Konfigurtionsoftware SW67029 über die Ethernt-Schnittstelle einfach und schnell konfigurierbar. Sie ordnen dabei den M-Bus Variablen Register im Modbus zu. Die interne Datenverarbeitung geschieht mittels 32-Bit Mikroprozessor. Die Hutschienenmontage und die Schraubklemmen gewährleisten eine schnelle und sichere Montage, sowie eine problemlose Verdrahtung des Gerätes.
Schnittstellen:
HD67029-B2-232-xxx:
1 x Ethernet-Port (RJ45) Programmierschnittstelle
1x RS232 (Sub-D Stecker, 9-polig)
1x M-Bus (Schraubklemme, 2-polig)
HD67029-B2-485-xxx:
1 x Ethernet-Port (RJ45) Programmierschnittstelle
1x RS485 (Schraubklemme, 3-polig)
1x M-Bus (Schraubklemme, 2-polig)
Datenrate:
M-Bus: Max. 38.400bps
Seriell: Max. 115.200bps
LED:
HD67029-B2-xxx-xxx:
5x Signalanzeige für Versorgung und Kommunikation
Versorgung:
18 VDC bis 35 VDC oder
15 VAC bis 21 VAC, 50/60 Hz
Leistungsaufnahme:
HD67029-B2-xxx-20: 4 Watt/VA
HD67029-B2-xxx-40: 5 Watt/VA
HD67029-B2-xxx-80: 8 Watt/VA
HD67029-B2-xxx-160: 14 Watt / VA
HD67029-B2-xxx-250: 30 Watt / VA
Software:
Kostenlose Konfigurationssoftware SW67029 zur
Parametrierung des Gerätes.
M-Bus Scan-Funktion:
Die Nutzung der Scan-Funktion ist erst für Geräte ab der Hardware-Version
C.S: B244, sowie der neusten Software-Version möglich. Für weitere Fragen und Hinweise lesen Sie bitte die Technical Note 0105 M-Bus Scan-Funktion.
Unterstützte Funktionscodes:
03, 04
Betriebstemperatur:
-40 °C bis +85 °C
Luftfeuchtigkeit:
10 % bis 80 %, nicht kondensierend
Gehäuse:
PVC

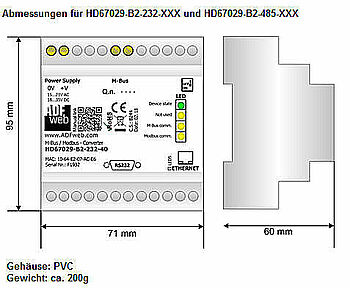

Abmessungen (BxHxT):
HD67029-B2-xxx-xxx:
71 mm x 95 mm x 60 mm
Gewicht:
ca. 200 g
Befestigung:
Montage auf der DIN-Hutschiene
Hinweis:
Die Artikelbeschreibung ist immer aus Sicht des Gateways zu sehen.
An das HD67029M können Sie M-Bus-seitig Slaves anschließen und Modbus-RTU-seitig Master anschließen.
Zolltarifnummer:
8517 62 00
Hersteller:
ADFweb.com S.r.l.
Hier können Sie unsern Flyer Gateways / Bussysteme und Daten zusammenführen
M-Bus Master nach Modbus RTU Slave
Kostenlose Konfigurationssoftware SW67029 zur
Parametrierung des Gerätes.
