CAN-Bus Repeater für CANopen (Glasfaser)
HD67117FSX
Schnittstellen:
1x Ethernet-Port, 1x CAN, 1x Glasfaser
- Elektrische Isolation nach ISO 11898/ ISO IEC 11801
- Glasfaser: Bis zu 2000m bei 1 Mbps
- Kupfer: 5000 m bei 10 Kbps und 25 m bei 1 Mbps
- Einstellbare Baudrate von 10K bis zu 1 Mbs
- Ermöglicht Erweiterung eines Leitungsegments
- Erweiterung der Knotenzahl
- Hoher Temperaturbereich von -40 °C bis +85 °C
Mit dem HD67117FSX können Sie Ihr CANopen Bus System auf einer Länge von bis zu 2000 m verlängern. Dadurch lassen sich problemlos große Reichweiten erzielen. Ebenso können Sie eine hohe galvanische Trennung durch das Aufsplitten der Kupferleitung mit der Glasfaserleitung erzielen. Insbesonders bei hohen EMV Problemen könnte dies eine sinnvolle Lösung sein. Bei dem HD67117FSX ist unabhängig von der Baudrate eine maximale Länge von 2000 m möglich. Das Einstellen der Baudraten erfolgt einfach über DIP-Schalter auf der Gerätefrontseite. Die Montage erfolgt einfach und zuverlässig auf einer DIN-Hutschiene.

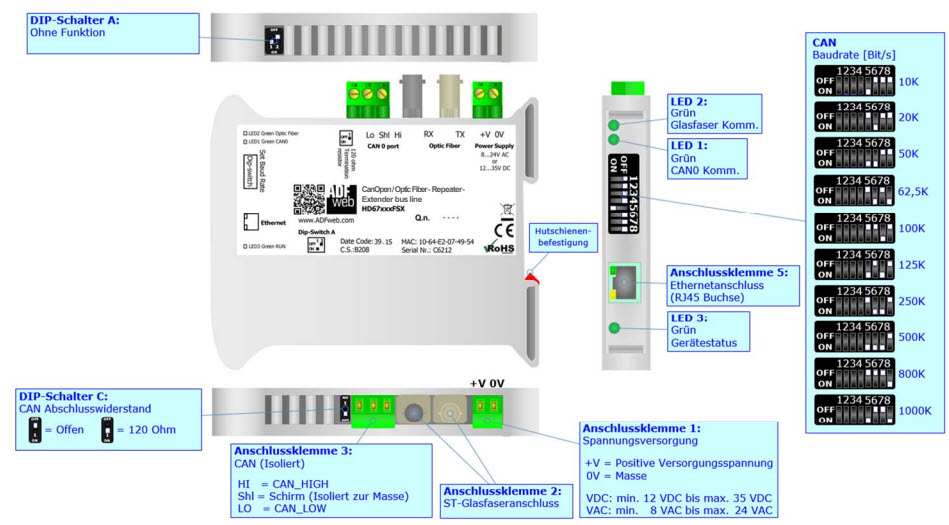

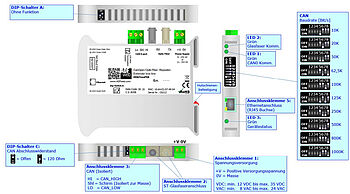

Schnittstellen:
HD67117FSX:
1x Ethernet-Port (RJ45 Buchse)
1x CAN (abnehmbare Schraubklemme, 3-polig)
1x Glasfaser (ST-Glasfaseranschluss)
Daten Glasfaseranschluß:
1x Buchse ST Rx (Empfangsleitung)
1x Buchse ST Tx (Sendeleitung)
Glasfaserleitung Abmessung 62.5/ 125μm
Datenrate CANopen:
Einstellbar über DIP-Schalter:
Von 10 Kbps bis zu 1 Mbps
LED:
HD67117FSX:
4x Signalanzeige für Versorgung und Kommunikation
Versorgung:
HD67117FSX:
12 VDC bis 35 VDC oder
8 VAC bis 24 VAC
Leistungsaufnahme:
HD67117FSX: 3,5 Watt / VA
Betriebstemperatur:
-40 °C bis +85 °C
Luftfeuchtigkeit:
10% bis 80% , nicht kondensierend
Gehäuse:
PVC
Abmessungen (BxHxT):
HD67117FSX:
23 mm x 107 mm x 120 mm
Gewicht:
ca. 200 g
Befestigung:
Montage auf der DIN-Hutschiene
Zolltarifnummer:
8517 62 00
Hersteller:
ADFweb.com S.r.l.
