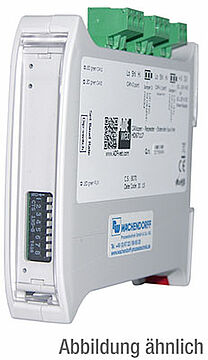

CAN-Bus Repeater für CANopen
HD67117
Schnittstellen:
2x CAN für CANopen Protokoll
- für professionelle Anwendung gedacht

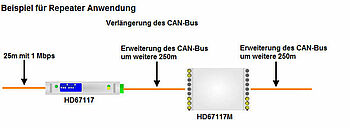

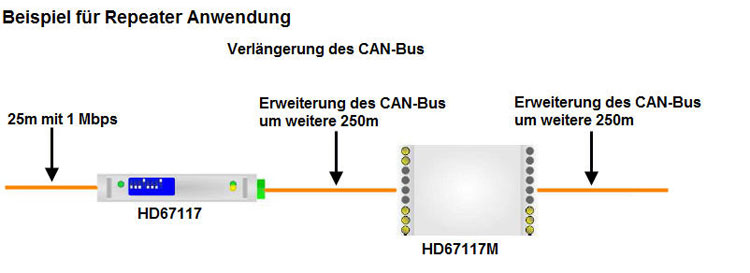

- ermöglicht Erweiterung eines Leitungsegments
- galvanische Trennung der CAN-Verzweigungen
- Erweiterung der Knotenzahl

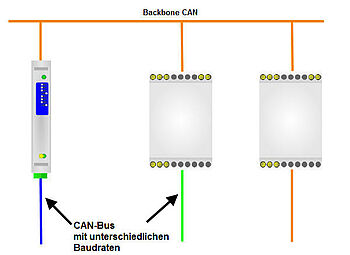

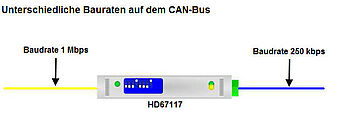

- unterschiedliche Übertragungsraten an CAN-Verzweigungen
- Protokollunabhängig
Der Repeater HD67117 löst Ihre Probleme der Leitungserweiterung und sind ideal für die galvanische Isolierung. Er ist geeignet für die Verwendung in Motoren und Geräten mit elektromagnetischen Störungen. Als Repeater in den folgenden Busprotokolle geeignet: CANopen und entspricht dem generischen Standard ISO 11898. Die interne Datenverarbeitung geschieht mittels 16Bit Mikroprozessor. Die zweiseitige Programmierung der Übertragungsrate ist grundsätzlich möglich, wobei die maximale Übertragungsrate bei 1 Mbps (bei 25 Meter) liegt. Es können im gleichen Netz mehrere Geräte eingefügt werden. Die Hutschienenmontage und die steckbaren Schraubklemmen gewährleisten eine schnelle und sichere Montage und die problemlose Verdrahtung des Gerätes.
Schnittstellen:
2x CANopen (abnehmbare Schraubklemme, 3-polig)
Max. Entfernung:
5.000 m für 10 kbps
25 m für 1 Mbps
Mögliche Baudraten:
10 Kbps, 20 Kbps, 50 Kbps, 100 Kbps, 125 Kbps, 250 Kbps, 500 Kbps, 800 Kbps, 1.000 Kbps
62,5 Kbps (nicht in der Tabelle aufgeführt)
Gal. Trennung:
1 KV
Standard:
ISO 11898

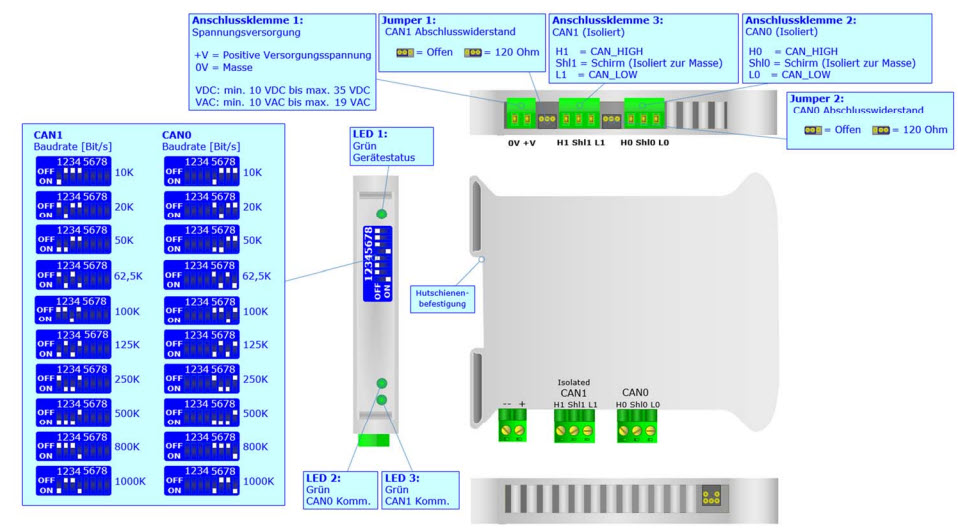

DIP-Schalter:
8 Stück zum Einstellen der unterschiedlichen Baudraten.

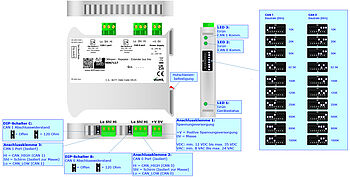

Ab Hardstand C.S.: B277 - Jeweils 1 DIP-Schalter zum Einstellen des Abschlusswiderstandes CAN0 & CAN1
LED:
3x Signalanzeige für Versorgung und Kommunikation.
Versorgung:
10 VDC bis 35 VDC, 4Watt
10 VAC bis 19 VAC, 4 VA, 50/60 Hz
Betriebstemperatur:
-40 °C bis +85 °C
Luftfeuchtigkeit:
10 % bis 80 % , nicht kondensierend
CE-Konformität:
EN61000-6-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-11, ENV50204
EMV-Richtlinie:
EMC2004/108/CE

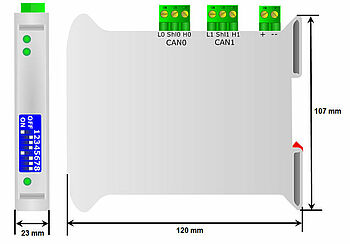

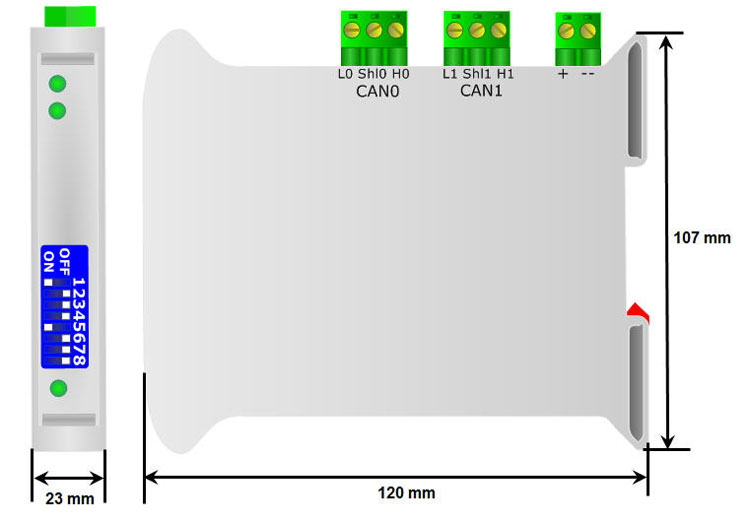

Abmessungen (BxHxT):
23 mm x 107 mm x 120 mm
Gewicht:
ca. 200 g
Gehäuse:
PVC
Befestigung:
Montage auf der DIN-Hutschiene
Zolltarifnummer:
8517 62 00
Hersteller:
ADFweb.com S.r.l.
