CAN-Bus Repeater für CANopen
HD67117M
Schnittstellen:
2x CAN für CANopen Protokoll
- für professionelle Anwendung gedacht
- ermöglicht Erweiterung eines Leitungsegments
- galvanische Trennung der CAN-Verzweigungen
- Erweiterung der Knotenzahl
- unterschiedliche Übertragungsraten an CAN-Verzweigungen
- Protokollunabhängig
Löst Ihre Probleme der Leitungserweiterung. Ideal für galvanische Isolierung. Für die Verwendung in Motoren und Geräten mit elektromagnetischen Störungen geeignet. Als Repeater in folgenden Leitungen geeignet: CANopen. Die interne Datenverarbeitung geschieht mittels 32 Bit Mikroprozessor. Die zweiseitige Programmierung der Übertragungsrate ist grundsätzlich möglich, wobei die maximale Übertragungsrate bei 1Mb liegt. Es können im gleichen Netz mehrere Geräte eingefügt werden Die Montage erfolgt einfach und zuverlässig auf DIN-Hutschiene.
Protokolle:
CANopen
Schnittstellen:
2x CAN (Schraubklemme, 3-polig)
Max. Entfernung:
5.000m für 10k bps;
25m für 1M bps.
Datendurchsatz:
Von 10k bis 1M bps
Galv. Trennung:
>2000 VDC

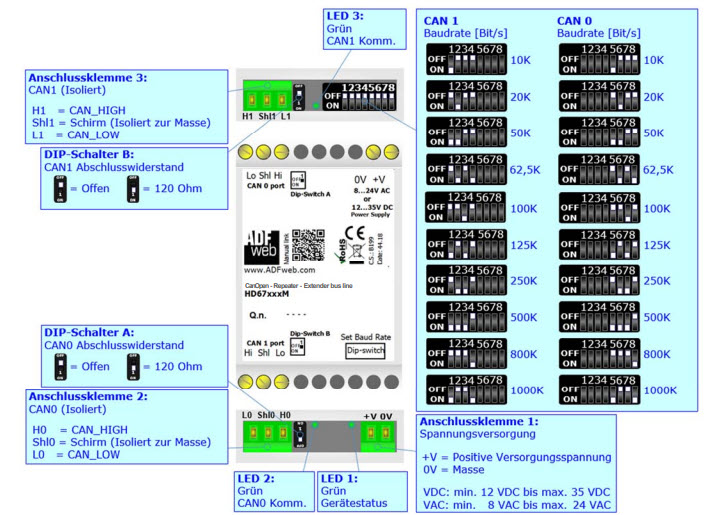

DIP-Schalter:
Einstellung unterschiedlicher Baudraten
LED:
3x Signalanzeige für Versorgung und Kommunikation
Versorgung:
12 VDC bis 24 VDC , 200mA;
12 VAC bis 18 VAC , 200mA , 50/60 Hz
Betriebstemperatur:
-40°C bis +85°C
Luftfeuchtigkeit:
10% bis 80% , nicht kondensierend
CE-Konformität:
EN 61000-6-2
Erfüllung FCC Standard Teil 15 der Klasse A
Abmessungen (BxHxT):
23 mm x 107 mm x 120 mm
Gewicht:
ca. 200 g
Befestigung:
Montage auf DIN-Hutschiene
Zolltarifnummer:
8517 62 00
Hersteller:
ADFweb.com S.r.l.
