cMT-G01

IIoT Gateway, cMT-G01

IIoT Gateway, beinhaltet 300 Kommunikationstreiber zur Anbindung von SPSen, Frequenzumrichter etc. und stellt die Daten über MQTT oder OPC UA bereit.

DatenblattTechnische Anwendungsberatung
  • Fernzugriff auf SPSen über EasyAccess 2.0
  • OPC UA (Client/Server)
  • MQTT
  • Modbus TCP/IP Gateway
  • MPI 187,5 K
  • Kompaktes Design und DIN-Hutschinenmontage
  • Lüfterloses Kühlsystem
  • Integrierter 256 MB großer Flash-Speicher
  • Galvanische Trennung der Eingangs- von der Systemspannung
Smarte HMI (IloT) IIoT Gateway, cMTG01

In einer IIoT Anwendung spielt die Datenintegrität eine große Rolle. Zur Erreichung dieser Datenintegrität ist es essenziell, dass die Kommunikation von Maschinen und Anlagen mit den übergeordneten Überwachungs- und Steuerungssystemen (SCADA, ERP… etc.) nahtlos funktioniert. In einer Fabrik, in der jede Steuerung ihren eigenen Treiber zur Kommunikation verwendet, ist das Sicherstellen der Datenintegrität extrem schwer.
Mit dem neuen IIoT smarten Kommunikationsgateway cMT-G01 von Weintek liefern wir Ihnen die Beste Lösung für den Datentransfer und Integration im IIoT.
Die Protokolle OPC UA und MQTT machen aus dem cMT-G01 ein IIoT Gateway für Ihre Smart Factory. Mit mehr als 300 Treibern für die namhaftesten SPS und Controller Hersteller kann das cMT-G01 als Modbus TCP/IP Gateway zu übergeordneten Leitsystemen (SCADA) eingesetzt werden.
Das sehr kompakte, lüfterlose cMT-G01 mit einem weiten Temperaturbereich findet in jedem Schaltschrank platz und kommuniziert mit bestehender Infrastruktur. Der 32 Bit Cortex A8 Prozessor mit einer Taktrate von 600 MHz stellt eine sehr schnelle Datenverarbeitung sicher.Dank der integrierten batteriegepufferten  Echtzeituhr ist eine sichere Datenspeicherung mit verlässlichem Zeitstempel möglich.

Speicher:

Flash: 256 MB
RAM: 256 MB

Prozessor:

32 Bit RISC Cortex-A8, 600 MHz

Schnittstellen:

Ethernet (LAN1): 10/100/1000 Base-Tx 1
Ethernet (LAN2): 10/100 Base-Tx 1
COM Port: COM1: RS232 2-Draht
                COM2: RS485 2-/4-Draht
                COM3: RS485 2-Draht

Echtzeituhr (RTC):

integriert

Versorgungsspannung:

Eingangsspannung: 24 VDC + 20 %
Spannungsisolation: integriert
Stromaufnahme: 230 mA bei 24 VDC
Spannungsfestigkeit: 500 VAC (1 min)
Isolationsfestigkeit: 50MOhm bei 500 VDC
Vibrationsfestigkeit: 10 bis 25 Hz (X-, Y-, Z-Richtung, 2G für 30 min.)

Umgebungsbedingungen:

Schutzart: IP20
Lagertemperatur: -20°C bis 60°C (-4°F bis 140 °F)
Betriebstemperatur: 0°C bis 50°C (32°F bis 122°F)
Relative Feuchte: 10% bis 90% (nicht kondensierend)

Spezifikationen:

PCB Leiterplattenbeschichtung: Beschichtete Platine ist vor Korrosion geschützt und sorgt für hohe Zuverlässigkeit.
Gehäuse: Kunststoff

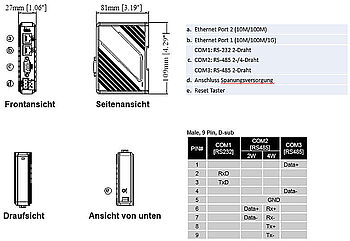

Abmessungen (LxHxB): 109 mm x 81 mm x 27 mm
Gewicht: ca. 140 g
Montage: 35 mm DIN-Hutschiene

Zertifikate:

CE, cULus

Software:

EasyBuilder Pro V5.06.01 oder spätere Versionen

Hersteller:

Weintek Labs., Inc
