PROFIBUS‐DP Kommunikationsmodul
CRM000CMPBDP0000
Das PROFIBUS-Kommunikationsmodul erweitert die Kommunikationsmöglichkeiten unserer ausgewählten Geräte durch die nahtlose Integration in PROFIBUS DP-Protokollnetzwerke.
Delisting
Bei Fragen setzen Sie sich bitte mit unserer technischen Anwendungsberatung in Verbindung. Gerne beraten wir Sie über Alternativen.
- PROFIBUS DP-Protokollkonvertierung
- Einfache Integration ausgewählter Red Lion-Geräte in
PROFIBUS DP-Protokollnetzwerke
- 9-poliger serieller Anschluss für eine einfache Installation
- Automatische Baudratenerkennung ab 9,6 Kbaud
bis 12 MBaud
- Konvertiert zwischen CAN und mehr als 300
verschiedenen Protokollen. - All-in-One-Lösung
- Keine externen Geräte und Kommunikationsgateways
mehr erforderlich
- Kostengünstig, platz- und zeitsparend - -10 °C bis 50 °C Betriebstemperatur
- Funktioniert zuverlässig in rauen Umgebungen - Stromversorgung über das Host-Gerät
- Vereinfacht die Bereitstellung durch Eliminierung der
externen Spannungsversurgung. - Einfach zu programmieren
- Nahtlose Konfiguration mit der Red Lion
Desktop Crimson-Software.
Das CMPB-Modul von Red Lion ermöglicht die einfache Integration ausgewählter Geräte in PROFIBUS-Protokollnetzwerke mit dezentraler Peripherie (DP) und die Übersetzung in mehr als 300 Industrieprotokolle. Konfigurieren Sie das CMPB-Modul mit der Crimson®-Software von Red Lion, die die Einrichtung über eine intuitive grafische Benutzeroberfläche mit Drag-and-Drop-Funktionalität vereinfacht.
Spannungsversorgung:
CMPB Max. Leistung: 2,6 W (vom Host-Gerät bereitgestellt)
Kommunikationseigenschaften:
PROFIBUS-Protokoll Port: PROFIBUS DP nach EN 50 170
Baudraten: 9.6 Kbaud bis 12 Mbaud - automatische Erkennung
Stationsadresse: programmierbarer Bereich von 1 bis 125
Isolierung vom CR3000 HMI Host 500 Vrms VDC für 1 Minute
Ausgangsleistung: +5 VDC @ 90 mA max. auf dem D-Sub
Anschlusspins 5 (GND) und 6 (+5 V)
Umgebungsbedingungen:
Betriebstemperaturbereich: -10 °C bis +50 °C
Lagertemperaturbereich: -40 °C bis +85 °C
Relative Luftfeuchtigkeit: 85 % max. relative Luftfeuchtigkeit,
nicht kondensierend von 0 °C bis +50 °C
Höhe: Bis zu 2000 Meter
Kompatible HOST-Geräte:
CR3000-Serie
DA30D High Performance Data Station
Zertifizierungen und Konformitäten:
Produktsicherheit:
UL-Sicherheit - Klasse I, Abteilung 2, Gruppen A, B, C, D, Klasse II,
Abteilung 2, Gruppen F und G, Klasse III Gefährliche Bereiche
CE-geprüft:
EN 61326-1 für Industriestandorte
IEC/EN 6101010-1
RoHS-konform

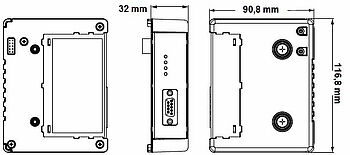

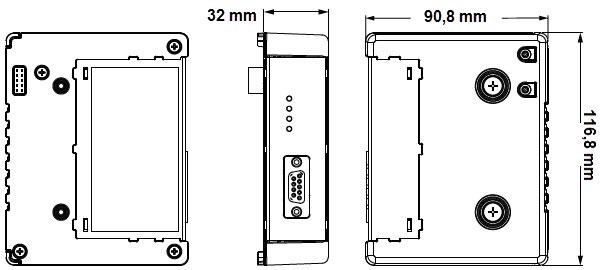

Abmessungen (B x H x T):
32 mm x 116,8 mm x 90,8 mm
