Signalwandler für Strom / Spannung WK109UI0

wandelt analoge V oder mA Normsignale in ein anderes V oder mA Normsignal,
galvanische 3-Wegetrennung

DatenblattTechnische AnwendungsberatungAnfrage/Vor Ort Präsentation
  • NEU: 6 mm Gehäuse
  • Strom/Spannungs Wandler
  • 14 Bit Auflösung
  • Versorgung über Eingangsklemmen oder K-Busschiene
  • Betriebsspannung 19,2 VDC bis 30 VDC, max. 25 mA
  • Einfache Inbetriebnahme über DIP-Schalter
  • Galvanische 3 - Wege Trennung, Prüfspannung 1,5 kV (50 Hz, 1 Minute)
Signalwandler für Strom / Spannung WK109UI0

Der Signalwandler WK109UI0 wandelt analoge V oder mA Normsignale in ein anderes V oder mA Normsignal. Dabei ist das Ausgangssignal linear proportional zum Eingang. Über DIP-Schalter wird das Gerät vollständig eingestellt und ist sofort betriebsbereit. Dabei sind die Signale im Eingang, Ausgang und die Spannungsversorgung komplett galvanisch getrennt. Zur Montage wird der WK109UI0 einfach auf eine Hut-Schiene geschnappt.

Kanäle

1 Eingang:
Spannungsbereich: 0 / 2 VDC bis 10 VDC, 0 / 1 VDC bis 5 VDC, 0 VDC bis 15 / 30 VDC
Strombereich: 0 / 4 bis 20 mA
1 Ausgang:
Spannungsbereich:
0 bis 10, 10 bis 0, 0/1 bis 5, 5 bis 1/0 VDC,
Strombereich: 0/4 bis 20, 20 bis 0/4 mA

Bürde

V ≥ 2 KOhm, A ≤ 500 Ohm

Auflösung

14 Bit, 1 mV, 2 μA D /A-Wandler

Genauigkeit

0,1%

Temperaturkoeffizient

< 120 ppm / K

Reaktionszeit

< 40 ms (ohne Filter)
< 40 / 88 ms (mit Filter)

Skalierung

Linear

Filter

Zuschaltbarer Filter

Fehlersignalisierung

0 mA bis 20 mA Ausgang: I = 0 mA oder ≥ 21 mA
4 mA bis 20 mA Ausgang: I = ≤ 3,5 mA oder ≥ 21 mA
0 V bis 10 V bzw. 0 V bis 5 V Ausgang: I = 0 V oder ≥ 10,5 V bzw. ≥ 5,25 V
1 V bis 10 V bzw. 1 V bis 5 V Ausgang: I = ≤ 0,75 V oder ≥ 10,5 V bzw. ≥ 5,25 V

Anzeige

LED:
Störung / Alarm

Montage

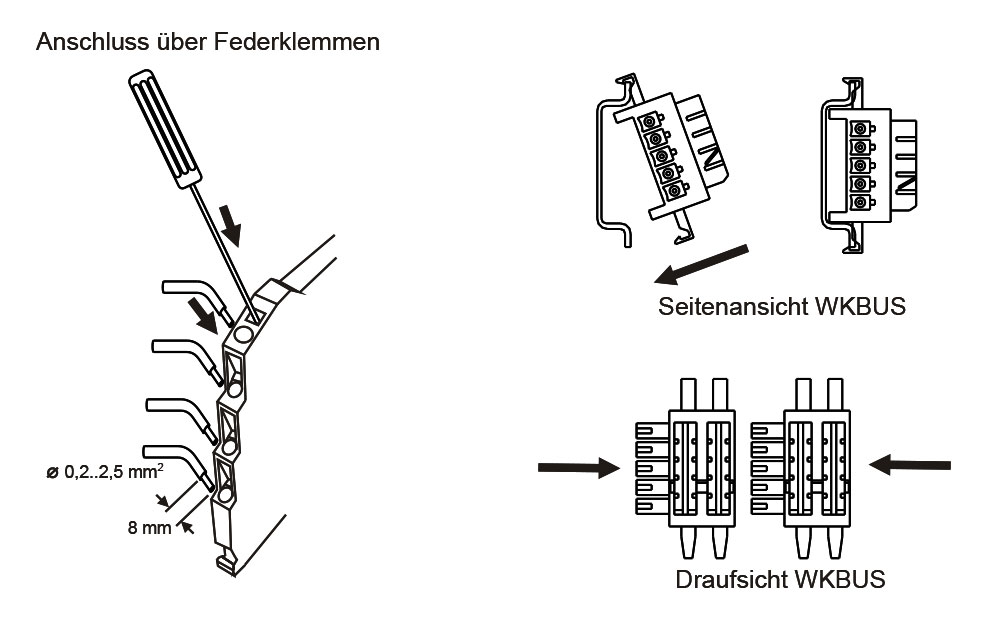

35 mm Hutschiene, WK-Bus Schnittstelle

Umgebungsbedingungen

Arbeitstemperatur: -20 °C bis +65 °C,
Lagertemperatur: -40 °C bis +85 °C,
Luftfeuchtigkeit: 30 % bis 90 % nicht kondensierend

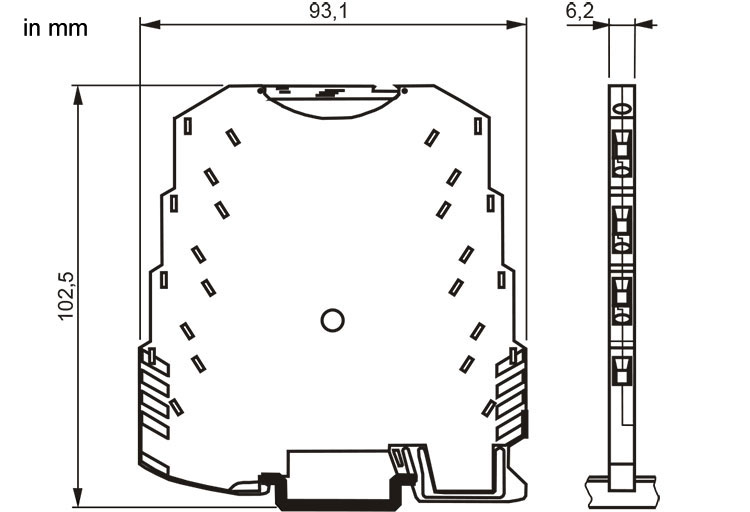

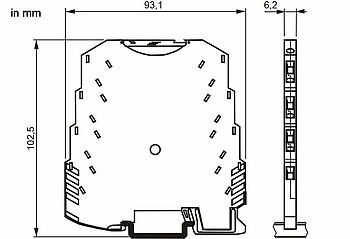

Abmessungen (B x H x T)

6,2 mm x 93,1 mm x 102,5 mm

Gewicht

45 g
