WK112

Universeller digitaler galvanischer Trenner WK112

Trennt ein digitales Signal von einem
Schalter nach IEC1131 - Type 1,
2- oder 3- Leiter NPN / PNP mit 12 V oder 22 V galvanisch ab.
galvanische 2-Wegetrennung

DatenblattTechnische AnwendungsberatungAnfrage/Vor Ort Präsentation
  • Trennt ein digitales Signal von einem NAMUR, Phototransistor, Schalter nach IEC1131 - Type 1, AICHI, Reed galvanisch ab
  • Trennt 2- oder 3- Leiter NPN / PNP mit 12 V oder 22 V galvanisch ab.
  • Zwei simultane PNP, NPN Ausgänge
  • Eigene Sensorversorgung
  • Versorgung über Eingangsklemmen oder K-Busschiene
  • Schmales 6,2 mm Gehäuse
  • Einfache Inbetriebnahme über DIP-Schalter
  • Galvanische 2 - Wege Trennung
Universeller digitaler galvanischer Trenner WK112

Der universelle digitale galvanische Trenner WK112 trennt digitale
Signale von Schalter nach IEC1131 - Type 1, NAMUR, Phototransistor
2- oder 3- Leiter NPN / PNP mit 12 V oder 22 V, Reed und AICHI
galvanisch ab. Durch die galvanische Trennung wird einer
Beschädigung der Steuerung, durch Überspannung, Störeinflüsse oder
einem defekten Sensor, vorgebeugt. Über DIP-Schalter wird das Gerät
vollständig eingestellt und ist sofort betriebsbereit. Dabei sind die
Signale im Ausgang/Spannungsversorgung vom Eingang komplett
galvanisch getrennt. Zur Montage wird der WK112 einfach auf eine Hut-
Schiene geschnappt.

Eingang:

NAMUR, Phototransistor (Impedanz 1 kOhm), Reed, AICHI,
Schalter nach IEC1131 - Type 1, 2- oder 3-Leiter NPN / PNPmit 12 V oder
22 V über DIP-Schalter einstellbar,maximal 400 Hz,maximal 28 V.

Sensorversorgung:

8V ±0,6 V, 12 V ±1 V und 22 V ±2 V mit 22 mA
Dauerbelastung (ca. 35 mA Spitze). Sensorversorgung ca. 40 Ohm Impedanz.

Ausgang:

2 Simultane Ausgänge, 1x PNP, 1x NPN, Maximal 200 mA
pro Ausgang, 30 V permanent und 50 V Spitze. Gesichert über eine
selbst reparierende Sicherung.

Versorgung:

19,2 VDC bis 30 VDC, die Spannungsversorgung erfolgt über die Klemmen oder über den K-Bus.

Kurzschlussfestigkeit:

1.500 VAC zwischen Eingang und
Versorgung/Ausgang 2-Wege.

Elektromagnetische Verträglichkeit:

-Störaussendung:EN61000-6-4
-Störfestigkeit:EN64000-6-2
- Schutz:EN61010-1

Umgebungsbedingungen:

0%bis 90%relative Luftfeuchtigkeit
Betrieb: -10 °Cbis +65 °C.
Lager: -40 °C bis +85 °C

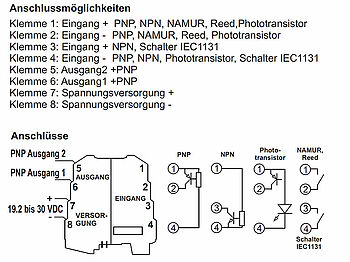

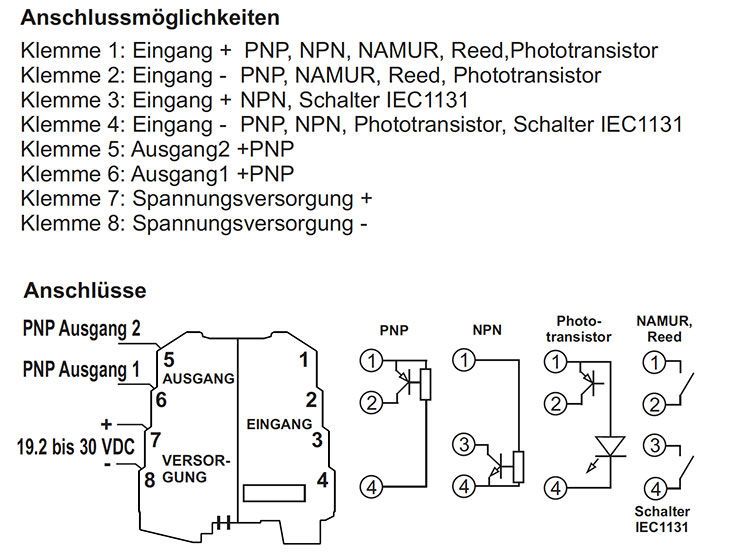

Anschluss:

Federklemmen von 0,2 mm² bis 2,5 mm².

Gehäuse:

robustes Kunststoffgehäuse aus PBT.

Schutz:

IP20

Abmessungen (BxHxT):

6,2 mm x 102,5 mm x 93,1 mm.

Gewicht:

ca. 45 g.

Lieferumfang:

Gerät, Betriebsanleitung.
