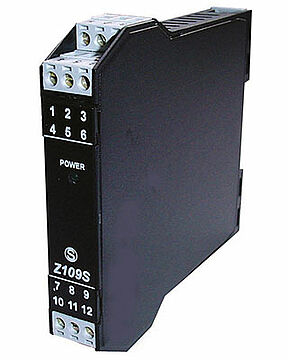

WZ109S

Aktiver Trennwandler WZ109S00

verarbeitet ein aktiven oder passiven analogen Eingangsstrom von 0 mA bis 20 mA oder 4 mA bis 20 mA und gibt sie gewandelt aus,
3-fache galvanische Trennung

DatenblattTechnische AnwendungsberatungAnfrage/Vor Ort Präsentation
  • Eingangssignal 0 mA bis 20 mA oder 4 mA bis 20 mA
  • Ausgang 0 mA bis 20 mA oder 4 mA bis 20 mA
  • 20 VDC, 20 mA max. stabilisiert und kurzschlussfest
  • 19 VDC bis 40 VDC, 19 VAC bis 28 VAC, (50 Hz bis 60 Hz) max. 2,5 W

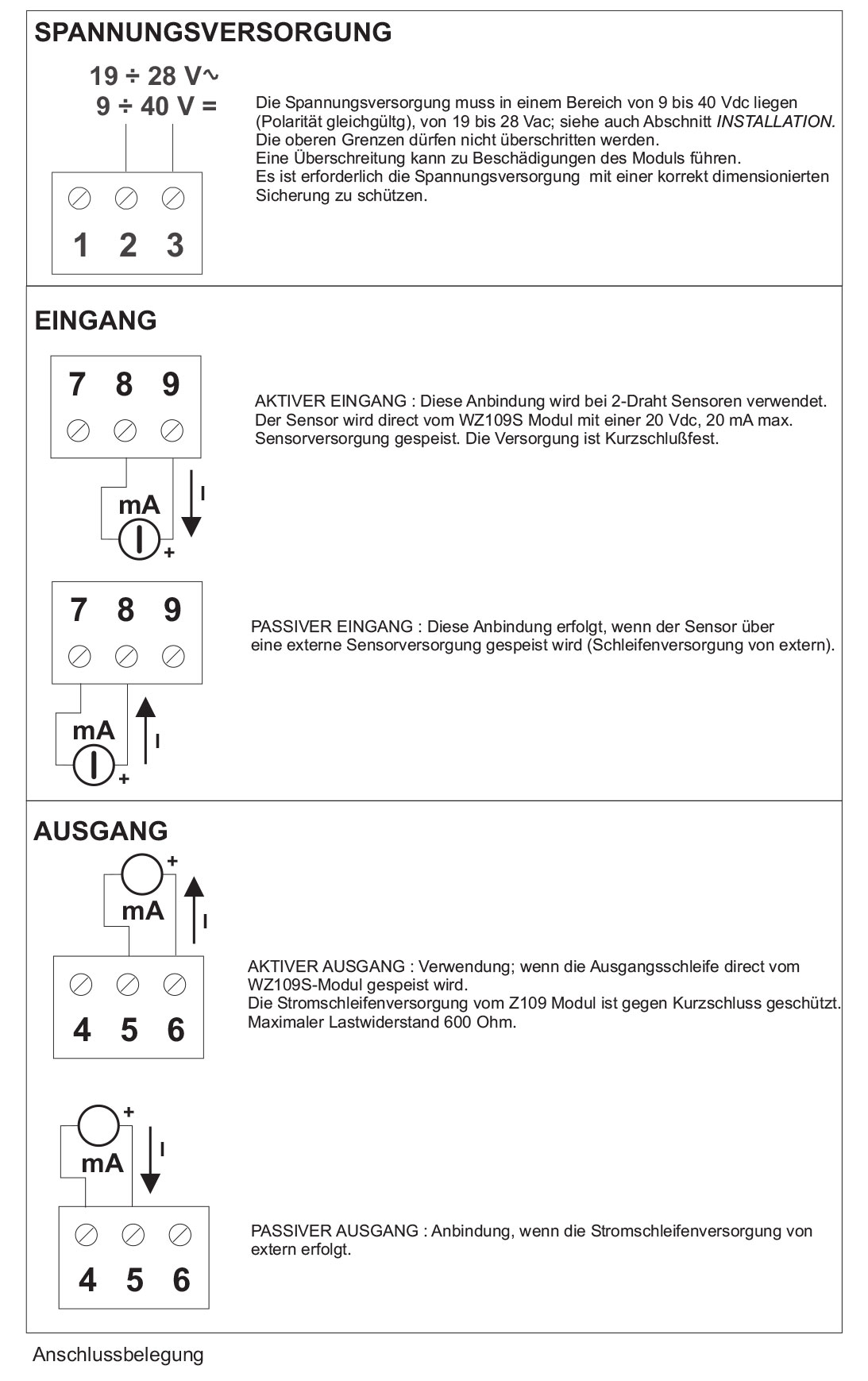

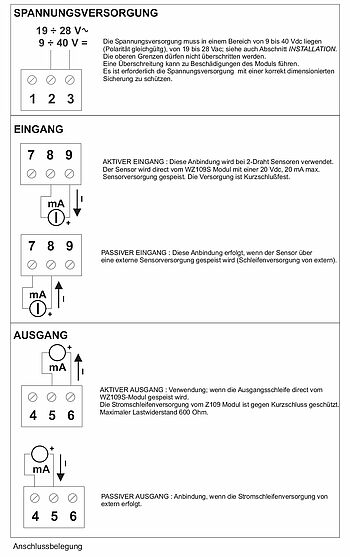

  • 3-fache galvanische Trennung Versorgung/Eingang/Ausgang, Prüfspannung 1,5 kV
Signalwandler WZ109S

Der Trennwandler WZ109S00 verarbeitet ein aktiven oder passiven analogen Eingangsstrom von 0 mA bis 20 mA oder 4 mA bis 20 mA und gibt sie wieder gewandelt aus. Mit dem Gerät können somit aktive Komponenten in eine passive Schleife eingebunden werden und umgekehrt. Zur Montage wird das Gerät einfach auf die Hut- Schiene geschnappt.

Kanäle

1 Eingang:
0/4 mA bis 20 mA
1 Ausgang:
0/4 mA bis 20 mA

Bürde

600 Ohm

Auflösung

12 Bit

Genauigkeit

0,2 %

Linearität

0,05 %

Temperaturkoeffizient

0,02 % / °K

Einstellung

DIP-Schalter

Skalierung

Linear

Montage

35 mm Hutschiene

Umgebungsbedingungen

Arbeitstemperatur: 0 bis +50 °C,
Lagertemperatur: -40 bis +85 °C
Luftfeuchtigkeit: 30 bis 90 % nicht kondensierend

Abmessungen (B x H x T)

17,5 mm x 100 mm x 112 mm

Gewicht

ca.: 200 g

Datenblatt
Datenblatt WZ109S

info Signalwandler-Broschuere
Signalwandler und Überwachungsmodule

Hier können Sie das Handout Signalwandler herunterladen.

Beratung: Mo. bis Fr. von 8:00 Uhr bis 16:30 Uhr
Für die Anwendungsberatung
(Produktauswahl, -eignung, -empfehlung)
Wenden Sie sich bitte an:
Beratung: Mo. bis Fr. von 8:00 Uhr bis 16:30 Uhr
Heike Böckmann
Für kaufmännische Fragen
(Angebot, Auftrag, Lieferzeiten)
Wenden Sie sich bitte an: Vertriebsinnendienst
Heike Böckmann
Oliver König
Für Fragen im Rahmen der Auftragsabwicklung
(Auftragsbestätigung, Liefertermin, Rechnung)
Wenden Sie sich bitte an:
Oliver König
Technischer Support: Mo. bis Do. von 8:00 Uhr bis 16:00 Uhr und Fr. von 8:00 Uhr bis 15:00 Uhr
Für technischen Support
(im Rahmen der Inbetriebnahme, Projektierung, Konfiguration, etc.)
Wenden Sie sich bitte an:
Technischer Support: Mo. bis Do. von 8:00 Uhr bis 16:00 Uhr und Fr. von 8:00 Uhr bis 15:00 Uhr
Artikelnr.ArtikelPreis/StkAnzahl
WZ109S00

Trennwandler Strom/Strom, Loop Power

91,00 €0,00 €

Preise zzgl. 16% MwSt., zzgl. Versandkosten
