WZ110S/D

Trennwandler WZ110S/D

1- oder 2-Kanal Signalwandler, verarbeiten passive analoge Eingangsströme von 4 mA bis 20 mA und geben sie wieder gewandelt aus,
galvanische Trennung

DatenblattTechnische AnwendungsberatungAnfrage/Vor Ort Präsentation
  • Als Ein- und Zweikanalmodell lieferbar
  • Eingangssignal 4 mA bis 20 mA
  • Ausgang 4 mA bis 20 mA
  • Galvanische Trennung Eingang/Ausgang
  • Kanal/Kanal (nur 2 Kanal Modell WZ100D) Galvanische Trennung, Prüfspannung 1,5 kV

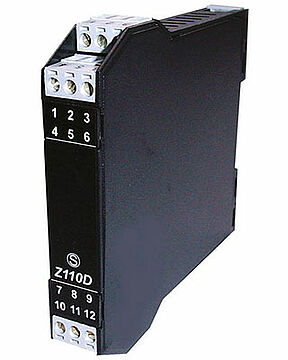

Trennwandler WZ110S/D

Die Trennwandler WZ110S00 und WZ110D00 verarbeiten passive analoge Eingangsströme von 4 mA bis 20 mA und geben sie wieder gewandelt aus. Mit dem Gerät können somit Komponenten in eine aktive Schleife eingebunden werden und sind durch die galvanische Trennung geschützt. Mit seinen 2 Kanälen bietet der WZ110D00 eine Platz- und Kostensparende Variante wenn mehrere Signale getrennt werden müssen. Zur Montage werden die Geräte einfach auf die Hut- Schiene geschnappt.

Kanäle

1 oder 2 Eingänge
4 mA bis 20 mA
1 oder 2 Ausgänge
4 mA bis 20 mA

Bürde

500 Ohm

Auflösung

12 Bit

Genauigkeit

0,1 %

Linearität

0,1 %

Temperaturkoeffizient

0,02 % / °K

Isolation

Galvanische Trennung,
Prüfspannung 1,5 kV (50 Hz, 1 Minute)

Versorgung

Selbstversorgend aus der Stromschleife

Einstellung

DIP-Schalter

Skalierung

Linear

Montage

35 mm Hutschiene

Umgebungsbedingungen

Arbeitstemperatur: 0 °C bis +50 °C,
Lagertemperatur: -40 °C bis +85 °C
Luftfeuchtigkeit: 30 % bis 90 % nicht kondensierend

Abmessungen (B x H x T)

17,5 mm x 100 mm x 112 mm

Gewicht

ca.: 200 g

Datenblatt
Datenblatt WZ110SuD

info Signalwandler-Broschuere
Signalwandler und Überwachungsmodule

Hier können Sie das Handout Signalwandler herunterladen.

awb WP0806
Lebensmittel

Qualitätskontrolle und Rückverfolgbarkeit

man WZ110S00
WZ110S00 Signalwandler

man WZ110D00
WZ110D00 Signalwandler

Beratung: Mo. bis Fr. von 8:00 Uhr bis 16:30 Uhr
Für die Anwendungsberatung
(Produktauswahl, -eignung, -empfehlung)
Wenden Sie sich bitte an:
Beratung: Mo. bis Fr. von 8:00 Uhr bis 16:30 Uhr
Heike Böckmann
Für kaufmännische Fragen
(Angebot, Auftrag, Lieferzeiten)
Wenden Sie sich bitte an: Vertriebsinnendienst
Heike Böckmann
Oliver König
Für Fragen im Rahmen der Auftragsabwicklung
(Auftragsbestätigung, Liefertermin, Rechnung)
Wenden Sie sich bitte an:
Oliver König
Technischer Support: Mo. bis Do. von 8:00 Uhr bis 16:00 Uhr und Fr. von 8:00 Uhr bis 15:00 Uhr
Für technischen Support
(im Rahmen der Inbetriebnahme, Projektierung, Konfiguration, etc.)
Wenden Sie sich bitte an:
Technischer Support: Mo. bis Do. von 8:00 Uhr bis 16:00 Uhr und Fr. von 8:00 Uhr bis 15:00 Uhr
Artikelnr.ArtikelPreis/StkAnzahl
WZ110D00

Signaltrenner passiv, 2 Kanal, 4-20mA

119,00 €0,00 €
WZ110S00

Signaltrenner passiv, 1 Kanal, 4-20mA

85,00 €0,00 €

Preise zzgl. 16% MwSt., zzgl. Versandkosten
