Signalwandler Impulsteiler WZ112A
verarbeitet Eingangsimpulse eines Sensors und gibt sie neu skaliert wieder aus
galvanische 3-Wegetrennung
- Gibt für eine definierbare Eingangsimpulszahl einen Impuls aus
- Teilungsfaktor über DIP-Schalter einstellbar
- Pulsweite bis 500 ms einsetzbar
- für alle gängigen Sensoren einsetzbar
- 19 VAC bis 28 VAC / 19 VDC bis 40 VDC Spannungsversorgung
- 3 fache galvanische Trennung Versorgung/Eingang/Ausgang
- einfache Montage auf Hut-Schiene
Der Impulsteiler WZ112A verarbeitet das Eingangssignal eines Sensors und gibt es neu skaliert wieder aus. Mit den DIP-Schaltern lassen sich die Geräte leicht einstellen. Zur Montage werden die Geräte einfach auf eine Hut-Schiene geschnappt.

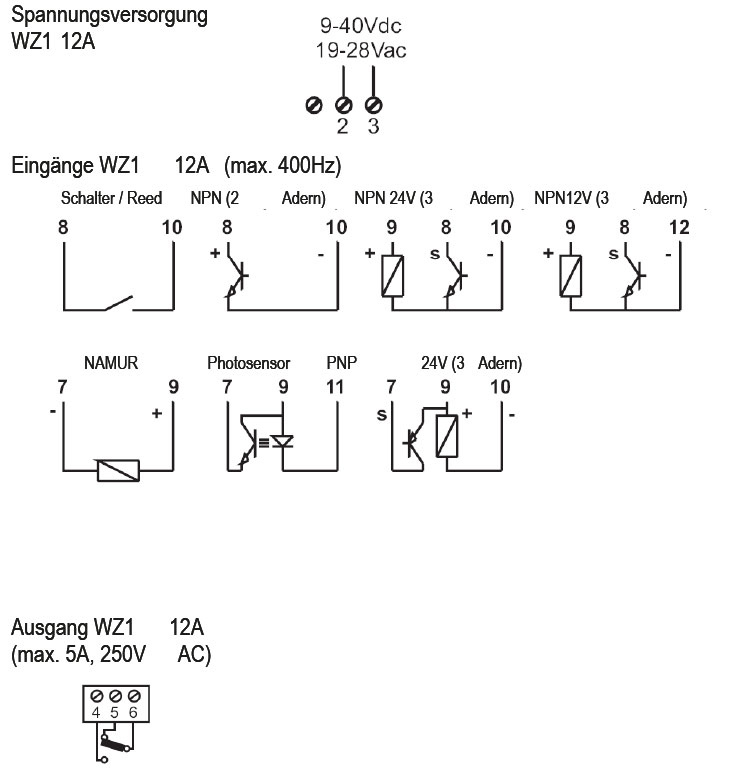

Eingänge:
Über die EIngangsklemmen können alle handelsüblichen Sensoren (PNP-, NPN-, Relais, Namur) angeschlossen werden.
Messprinzip:
Impulszähler.
Eingangsfrequenz:
max. 400 Hz
Ausgang:
Ein Wechselrelais max. 5 A, 250 VAC.
Spannungsversorgung:
19 VDC bis 40 VDC / 19 VAC bis 28 VAC, max. 2,5 W
Einstellung:
Ein Teilungsfaktor von 0 bis 256 ist über DIP-Schalter einstellbar. Die max. Pulsweite beträgt 500 ms. Die Impulsbreite des Ausgangs kann über ein Potentionmeter stufenlos von 100 ms bis 500 ms eingestellt werden.
Umgebungsbedingungen:
Betrieb: 0 °C bis +50 °C,
Lager: -20 °C bis +70 °C,
30 % bis 90 % rel. Luftfeuchtigkeit bei 40 °C.
Anschluss:
über steckbare Schraubklemmen.
Safety:
EN61010-1:2013-10
EMC:
EN61000-6-2:2006-10
EN61000-4-4:2013-01
EN61000-6-4:2007-11 + A1:2013-01
EN61000-4-5:2015-05
EN61000-4-2:2011-04
EN61000-4-6:2014-09
EN61000-4-3:2007-04 + A1:2009-01 + A2:2011-01
EN61000-4-11:2006-02
Gehäuse:
stabiles Kunststoffgehäuse
Isolation:
1,5 kV zwischen Versorgung/Eingang und 4 kV zum Ausgang.

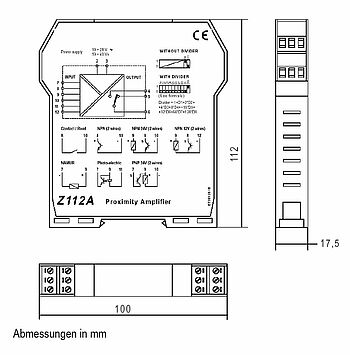

Abmessungen:
B 17,5 mm x H 100 mm x T 112 mm
Gewicht:
ca. 200 g
Lieferumfang:
Gerät, Betriebsanleitung
Hersteller:
Seneca s.r.l.
Hier können Sie das Handout Signalwandler herunterladen.
Download (2.41 MB)
