AMR1-24

Hutschienen-Netzgerät AMR1-24

Einphasiger Eingang: 90 VAC bis 264 VAC
Ausgang: 24 VDC (420 mA)
Betriebstemperatur: -40 °C bis +71 °C
Überlast- und Überspannungsschutz

DatenblattTechnische Anwendungsberatung
  • Einphasiger Eingang: 90 VAC bis 264 VAC
  • Ausgang: 24 VDC bis 61 °C
  • Ausgangsleistung von 10 Watt (420 mA)
  • Temperaturbereich von -40 °C bis +71 °C
  • Robustes Kunststoffgehäuse mit Hutschienenmontage
Netzgerät Hutschienen-Netzgerät AMR1-24

Das Netzgerät AMR1-24 ist ein wertiges Schaltnetzteil speziell für die Gebäudeautomation. Es überzeugt durch das kompakte und intelligente Hutschienen-Design sowie durch sein robustes und kompaktes Kunststoffgehäuse. Die Ausgangsspannung besitzt auch bei Temperaturschwankungen und Laständerungen eine hohe Stabilität.
Neben einem Kurzschlussschutz sorgen auch ein Überlast- und Überspannungsschutz am Ausgang für eine hohe Sicherheit.

Eingangsspannungsbereich:

100 VAC bis 240 VAC

Nominale Eingangsspannung:

90 VAC bis 264 VAC oder
120 bis 375 VDC

Einschaltstrom:

(115 /230 VAC): 16/32 A

Eingangsstrom:

(115 /230 VAC): 200 mA / 135 mA

Interne Sicherung:

T1 A / 250 VAC

Ausgangsspannung:

Werkseinstellung +/-1 %: 24 VDC

Einschaltverzögerung:

nach Anlegen der Versorgung: 1 Sek. (max.)

Isolation:

Isolationsspannung Eingang/Ausgang:
3.000 VAC/4.242 VDC

Dauerstrom:

bei 24 VDC < 25 °C (In): 420 mA (permanent)

Hold-up Zeit:

bei 115/230 VAC und 25 °C : typisch 10/30 Millisekunden

Restwelligkeit:

≤ 50 mVpp

Wirkungsgrad:

 ≥ 80 % (230 VAC)

Maximale Verlustleistung:

2,5 Watt bei 25 °C (230 VAC)

Überlastschutz:

125 % bis 185 %

Kurzschlussschutz:

HICCUP-Modus

Überspannungsschutz:

Auto Recovery mit 30 bis 33 VDC

Normen und Zulassungen:

UL 508 Listed / UL 60950-1 Recognized
UL 1310 Class 2 Power Recognized
TÜV EN 60950-1
EN 61000-6-3, EN 55032 Class B
EN 61000-3-2, EN 61000-3-3
EN 61000-6-2, EN 55024
EN 61000-4-2 Level 3, EN 61000-4-3 Level 3
EN 61000-4-4 Level 4, EN 61000-4-5 L-N Level 3
EN 61000-4-6 Level 3, EN 61000-4-8 Level 4
EN 61000-4-11
ENV 50204 Level 2, EN 61204-3

Zuverlässigkeit:

MTBF 910.000 Stunden

Schutzart:

IP20

Gehäuse:

Stabiles Kunststoffgehäuse für Montage in der Unterverteilung.
Befestigung auf der Hutschiene.

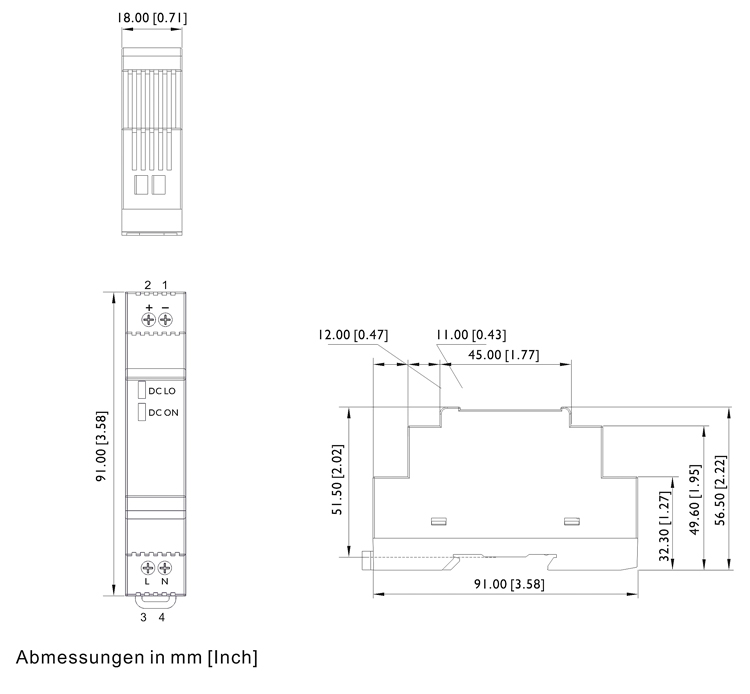

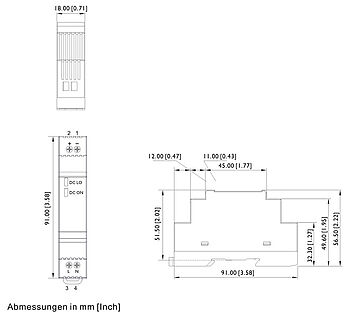

Abmessungen (BxHxT):

18 mm x 91 mm x 56,5 mm

Anschluss:

Schraubklemmen: AWG26-12 mit 0,2 bis 2,5 mm² Querschnitt

Relative Luftfeuchtigkeit:

max. 95 % rF bei 25 °C, nicht kondensierend.

Umgebungstemperatur:

Betrieb: -40 °C bis +71 °C
( > 61 °C führt zu einem Herabsetzen der Betriebswerte um 2,5 % / °C )
Lager: -40 °C bis +85 °C.

Gewicht:

ca. 65 g

Lieferumfang:

Gerät, Betriebsanleitung.

Hersteller:

Chinfa Electronics Ind. Co., Ltd.
