PS24V14AA

Hutschienen-Netzgerät PS24V14AA

Einphasiger Eingang: 115 VAC bis 230 VAC.
Ausgang: 24 VDC, 14 A bis 60 °C Betriebstemperatur.
3 verschiedene Ausgangsschutzmodi,
1 Überlast- und Überspannungsschutz.

DatenblattTechnische AnwendungsberatungAnfrage/Vor Ort Präsentation
  • Einphasiger Eingang: 115 VAC bis 230 VAC
  • Ausgang: 24 VDC, 14 A bis 60 °C Betriebstemperatur
  • Flexible Ausgangsleistung von 240 Watt bis 336 Watt
  • Robustes Metallgehäuse mit Hutschienenmontage
  • Hohe Überlast ohne Abschaltung
  • 3 verschiedene Schutzmodi für den Ausgang
Hutschienen-Netzgerät PS24V14AA

Das Netzgerät PS24V14AA ist ein hochwertiges Schaltnetzteil für die Hutschienenmontage. Es überzeugt durch ein kompaktes und intelligentes Design sowie durch das robustes Metallgehäuse. Die Ausgangsspannung ist leicht und einfach justierbar (22 bis 27 VDC) und besitzt auch bei Temperaturschwankungen und Laständerungen eine hohe Stabilität. Neben einem Kurzschlussschutz mit 3 verschiedenen Ausgangsschutzmodi sorgen auch ein Überlast- und Überspannungsschutz am Ausgang und ein Überwachungsrelais für eine hohe Sicherheit. Durch die parallele Anbindung von weiteren PS24V14AA Netzteilen gleicher Bauart kann die Ausgangsleistung einfach erhöht werden.

Eingang:

Nominale Eingangsspannung: 115 VAC bis 230 VAC
Eingangsspannungsbereich: 90 VAC bis 135 VAC (115 VAC);
170 VAC bis 264 VAC (230 VAC)
Frequenzbereich: 47 bis 63 Hz
Einschaltstrom (V und In 40 °C ) I²t: ≤42A ≤5 msek
Eingangsstrom (115 VAC bis 230 VAC): 4,4 A bis 2,2 A
Interne Sicherung: T6,3 A
Externe Sicherung (empfohlen): 16 A (BCharakteristik)

Ausgang:

Ausgangsspannung (Vn) Werkseinstellung +/-3 %: 24 VDC
Justierungsbereich Ausgangsspannung (Vadj): 22 VDC bis 27 VDC
Start mit großer Last (kapazitive Last): ≤50.000 μF
Einschaltverzögerung nach Anlegen Versorgung: 1 Sek. (max.)

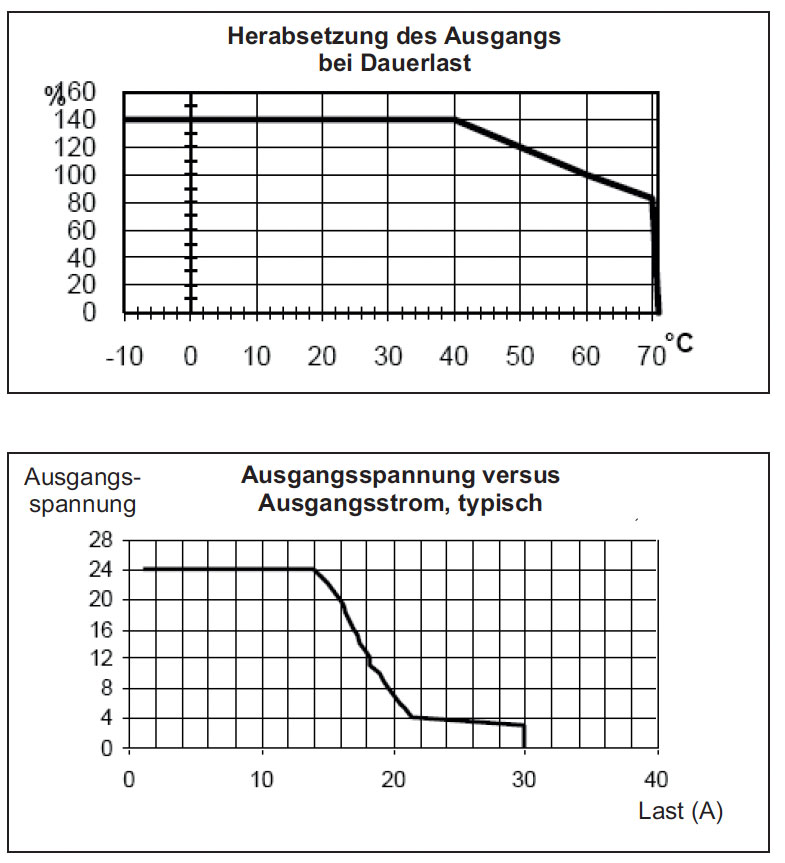

Dauerstrom bei 24 VDC <40 °C (In): 14 A (permanent)
Dauerstrom bei 24 VDC <50 °C (In): 12 A (permanent)
Dauerstrom bei 24 VDC <60 °C (In): 10 A (permanent)
Power Boost Strom bei 24 VDC / 60 °C (In): In (60 ° C) x 1,5 ≥3 Min.
Max. Strom bei Überlast ca. 4 VDC (perm.): Imax=In 60° C x (1,8 bis 2,2)
Max. Strom bei Kurzschluss (Icc): In (60 °C) x 3
Max. 2 Sekunden: im Hiccup Modus
Permanent: Continuous Modus
Hold-up Zeit (min. VAC) 24 VDC 5 A: typisch 20 Millisekunden
Verbleibende Restwelligkeit: ≤80 mVpp
Wirkungsgrad: ≥89 %
Übertemperaturschutz: Ja, Abschalten des Ausgangs und automatischer Neustart des Moduls.
Kurzschlussschutz am Ausgang (über Jumper einstellbar):
A. Hiccup Modus (zyklisches Takten des Ausdgangs bis Kurzschlussbeseitigung)
B. kontinuierlicher Modus
C. Rücksetzung bei Neuanlegen Versorgung (Ausgang schaltet ab bis Netzteil neu gestartet wird)
Maximale Verlustleistung: 42 Watt
Überlastschutz: Ja
Überspannungsschutz am Ausgang: Ja (typisch 35 VDC)
Paralleler Betrieb möglich: Ja
Schutzrelais: Relaisausgang bei 10 % Unterspannung; 1 A @ 30 VDC

Isolation:

Isolationsspannung Eingang/Ausgang: 3.000 VAC
Isolationsspannung Eingang/PE: 1.605 VAC
Isolationsspannung Ausgang/PE: 500 VAC

Normen und Zulassungen:

CE gemäß EMC, UL-Zulassung gemäß UL508, RoHs-konform

Zuverlässigkeit:

MTBF nach IEC 61709 >500.000 Stunden

Schutzart:

IP20

Gehäuse:

Stabiles Metallgehäuse.
Abmessungen: B 72 mm x H 115 mm x T 135 mm.
Befestigung auf Hutschiene.

Anschluss:

feste Klemmleisten mit 2,5 mm² Querschnitt.

Relative Luftfeuchtigkeit:

max. 95 %. RF bei 25 °C, nicht kondensierend.

Umgebungstemperatur:

Betrieb: -25 °C bis +70 °C
( > +60 °C führt zu einem
Herabsetzen der Betriebswerte um 2,5 %/ °C ).
Lager: -40 °C bis +85 °C.

Gewicht:

ca. 650 g

Lieferumfang:

Gerät, Betriebsanleitung.

Hersteller:

ADEL System s.r.l., Italien
