Ethernet basierendes I/O System
Modbus TCP Schnittstelle für einfache Anbindung
API Schnittstelle für C++, C#, VB
- Modbus TCP Schnittstelle für einfache Anbindung
- API Schnittstelle für C++, C#, VB
- Digitale logische Funktionen programmierbar
- Analoge Strom- und Spannungsverarbeitung
- Direkter Anschluss von Thermoelementen oder Pt100
- Punkt-zu-Punkt-Kopplung über Ethernet
- Unterstützung für OPC-Server integriert
- Einfaches Konfigurationsprogramm
- Statusanzeige via Webserver
Produktabkündigung:

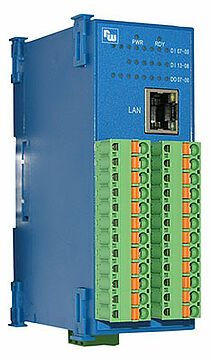

Der Artikel ETHIO22D wurde seitens des Herstellers seit dem 13.06.2021 abgekündigt und ist nicht mehr lieferbar.

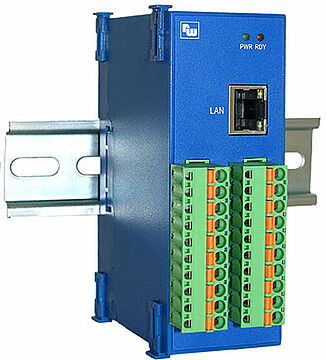

Die Artikel ETHIO8TI, ETHIO8AI, ETHIO4PI, ETHIO4AO wurden seitens des Herstellers ebenfalls seit dem 13.06.2012 abgekündigt. Letzte Bestellmöglichkeit ist der 16.12.2021.
Das Ethernet basierende I/O-System ist entwickelt worden für das
dezentrale Aufnehmen von Anlagenzuständen und das gezielte
Steuern vor Ort.
Schließen Sie Ihre digitalen und analogen Eingänge direkt an das
Modul an. Lesen Sie die Werte per Modbus TCP, HTTP oder über ein
selbst erstelltes C++, C# oder VB Programm aus. Steuern Sie dann
umgehend die digitalen und analogen Ausgänge auf gleichem Wege
an.
Der mitgelieferte OPC-Server öffnet als Kommunikationsstandard die
Welt zu z.B. SCADA-Systemen.
Verbinden Sie mittels der Punkt-zu-Punkt Kopplung zwei digitale
Module über Ethernet miteinander und spiegeln damit die digitalen
Eingänge vom Modul A automatisch zu den Ausgängen von Modul B.
CPU:
RISC-Basierend, 100MHz
Schnittstellen:
10/100Mbps; RJ45
Netzwerk Protokolle:
Modbus/TCP, TCP/IP, UDP, SNMP,
HTTP,TFTP,BOOTP,DHCP
Programmiersprachen:
C++, C#, VB
Gehäuse:
Stabiles Kunststoffgehäuse
Schutzart:
IP20
Abmessungen:
B 40 mm x H 108 mm x T 74 mm
Gewicht:
ca. 200g
Hersteller:
Wachendorff Prozesstechnik GmbH & Co. KG
Hier können Sie unser Handout Industrial-Ethernet herunterladen.
Download (428.91 KB)
Hier können Sie sich die Anleitung "Erste Schritte" zu den Ethernet IOs herunterladen
Download (342.12 KB)
Hier können Sie sich das Handbuch zu den Ethernet IOs ETHIO22D herunterladen.
Download (1.94 MB)
Hier können Sie sich das Handbuch zu den Ethernet IOs ETHIO4A0 herunterladen.
Download (612.00 KB)
Hier können Sie sich das Handbuch zu den Ethernet IOs ETHIO4PI herunterladen.
Download (1.25 MB)
Hier können Sie sich das Handbuch zu den Ethernet IOs ETHIO8AI herunterladen.
Download (918.15 KB)
Hier können Sie sich das Handbuch zu den Ethernet IOs ETHIO8TI herunterladen.
Download (1.52 MB)
Diese Handbuch beschreibt den Umgang mit dem mitgelieferten OPC-Server.
Download (697.65 KB)
Dieses Handbuch beschreibt die Eigenschaften der Module im Umgang mit dem Simple Network Management Protocol.
Download (157.29 KB)
Konfigurationsprogramm zur Einstellung und Verwaltung der Ethernet IOs
Mit dem Download und Nutzung von Software und Apps von dieser Homepage stimme ich den AGB und der ergänzenden Softwareklausel zu.
Download (8.26 MB)
Beispiel für die Einbindung in "Borland C++ Builder 6"
Mit dem Download und Nutzung von Software und Apps von dieser Homepage stimme ich den AGB und der ergänzenden Softwareklausel zu.
Download (2.57 MB)
Beispiel für die Einbindung in "Visual C++ 6.0"
Mit dem Download und Nutzung von Software und Apps von dieser Homepage stimme ich den AGB und der ergänzenden Softwareklausel zu.
Download (1.64 MB)
Beispiel für die Einbindung in "Visual Basic 6.0"
Mit dem Download und Nutzung von Software und Apps von dieser Homepage stimme ich den AGB und der ergänzenden Softwareklausel zu.
Download (1.55 MB)
Beispiel für die Einbindung in "Visual Basic Net"
Mit dem Download und Nutzung von Software und Apps von dieser Homepage stimme ich den AGB und der ergänzenden Softwareklausel zu.
Download (1.61 MB)
Beispiel für die Einbindung in "Visual Studio 2005"
Mit dem Download und Nutzung von Software und Apps von dieser Homepage stimme ich den AGB und der ergänzenden Softwareklausel zu.
Download (1.59 MB)
