Schnittstellen:

2x Ethernet-Port (RJ45 Buchse)
Keine physikalische Netztrennung!
Hinweis: Durch die Switch-Funktion zwischen den Ethernetports werden ggf. getrennte Netzwerke topologisch miteinander verbunden.

Profinet Datenblockgröße:

Eingangsblock maximal 1.440 Bytes
Ausgangsblock maximal 1.440 Bytes

EtherNet/IP Datenblockgröße:

Eingangsblockgröße maximal 500 Bytes
Ausgangsblockgröße maximal 500 Bytes

LED:

6x Signalanzeige für Versorgung und Kommunikation

Versorgung:

12 VDC bis 35 VDC oder
8 VAC bis 24 VAC

Leistungsaufnahme:

HD67660-A1: 4 Watt / VA

Software:

Kostenlose Konfigurationssoftware SW67660 zur
Parametrierung des Gerätes.

Profinet XML-Datei:

Die benötigte Profinet XML-Datei erzeugen Sie mit der
kostenlosen Konfigurationssoftware SW67660.

Betriebstemperatur:

-40 °C bis +85 °C

Luftfeuchtigkeit:

10 % bis 80 %, nicht kondensierend

Gehäuse:

Bisheriges Gehäuse: PVC
Neues Gehäuse: PC-ABS

Abmessungen (BxHxT):

Bisheriges Gehäuse: 23 mm x 107 mm x 120 mm
Neues Gehäuse: 22,5 mm x 90,7 mm x 123 mm

Gewicht:

ca. 200 g

Befestigung:

Montage auf der DIN-Hutschiene

Hinweis:

Die Artikelbeschreibung ist immer aus Sicht des Gateways zu sehen.

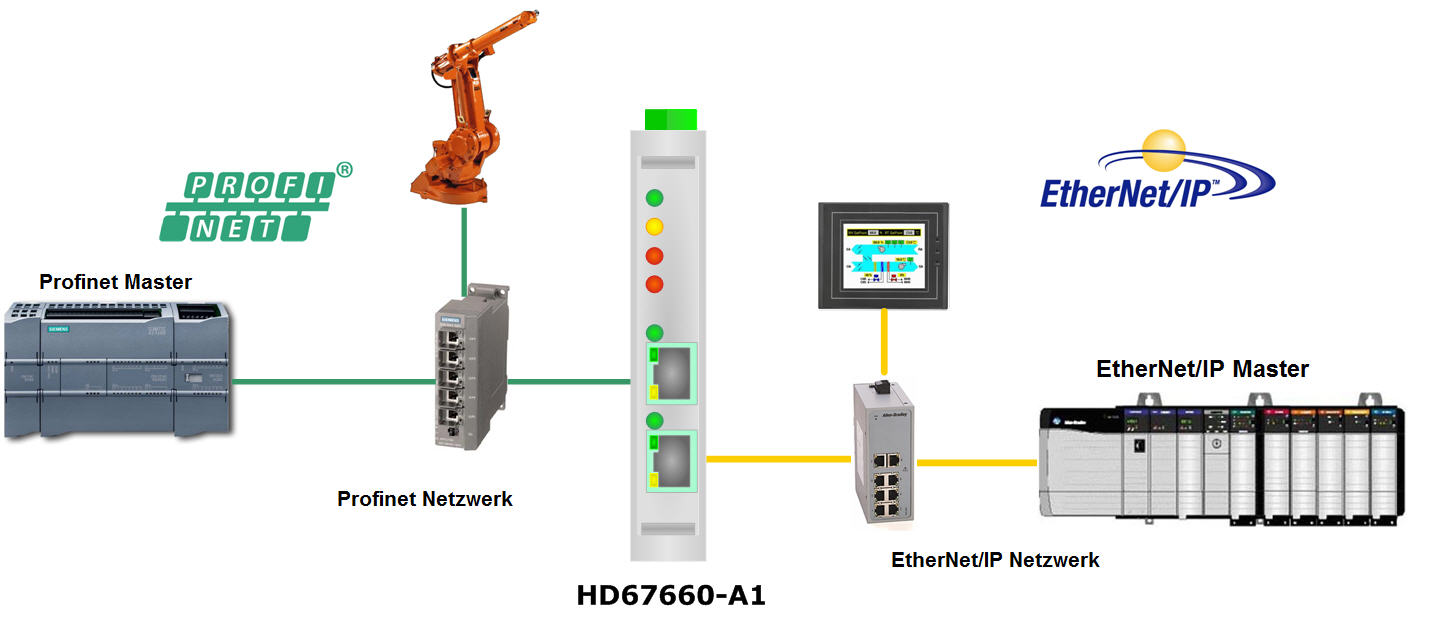

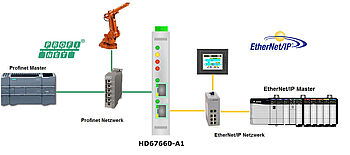

An das HD67660 können Sie Profinet-seitig Master anschließen und EtherNet/IP-seitig Master anschließen.

Zolltarifnummer:

8517 62 00

Hersteller:

ADFweb.com S.r.l.
