HD67614-B2

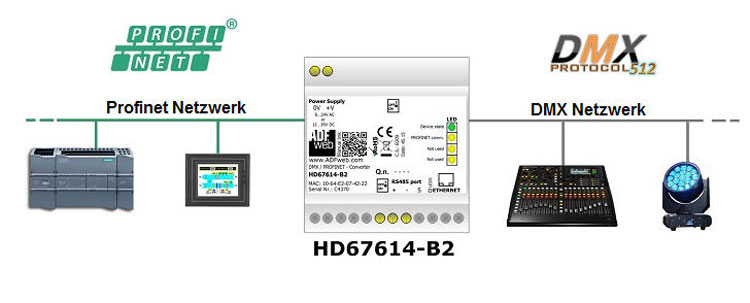

Gateway DMX / Profinet Slave
HD67614-B2

Schnittstellen:
1x Ethernet-Port, 1x RS485

DatenblattTechnische AnwendungsberatungAnfrage/Vor Ort Präsentation
  •  Bereitstellung von bis zu 512 DMX-Kanälen
  • Profinet Datenblockgröße maximal 1.440 Bytes
  • Hoher Temperaturbereich von -40 °C bis +85 °C
  • Galvanische 3-Wege-Trennung zwischen Ethernet / DMX
    und Versorgung
  • Übertragung der Projektierung über Ethernet
Gateways und Protokollwandler Gateway DMX Profinet Slave HD67614-B2

Weitere Informationen zu diesem Gateway erhalten Sie auf Anfrage. Bitte wenden Sie sich an die unten angegebenen Ansprechpartner.

Schnittstellen:

1x Ethernet-Port (RJ45 Buchse)
1x RS485 (Schraubklemme, 3-polig)

Profinet Datenblockgröße:

Eingangsblockgröße
maximal 1.440 Bytes

Ausgangsblockgröße
maximal 1.440 Bytes

DMX-Kanäle:

Bereitstellung von bis zu
512 DMX-Kanälen (je 1 Byte)

LED:

5x Signalanzeige für Versorgung und Kommunikation

Versorgung:

12 VDC bis 35 VDC oder
8 VAC bis 24 VAC

Leistungsaufnahme:

HD67614-B2: 3,5 Watt / VA

Software:

Kostenlose Konfigurationssoftware SW67614 zur
Parametrierung des Gerätes.

Profinet XML-Datei:

Die benötigte Profinet XML-Datei erzeugen Sie mit der
kostenlosen Konfigurationssoftware SW67614.

Betriebstemperatur:

-40 °C bis +85 °C

Luftfeuchtigkeit:

10 % bis 80 %, nicht kondensierend

Gehäuse:

PVC

Abmessungen (BxHxT):

71 mm x 95 mm x 60 mm

Gewicht:

ca. 200 g

Befestigung:

Montage auf der DIN-Hutschiene
