HD67812-KNX-XXX-B2

Gateway Modbus RTU Master / KNX
HD67812-KNX-XXX-B2

Schnittstellen:
HD67812-KNX-232-B2: 1x Ethernet-Port, 1x RS232, 1x KNX
HD67812-KNX-485-B2: 1x Ethernet-Port, 1x RS485, 1x KNX

DatenblattTechnische AnwendungsberatungAnfrage/Vor Ort Präsentation
  • Bis zu 1440 Bytes lesen und 1440 Bytes schreiben (Modbus-seitig)
  • Bis zu 512 KNX-Objekte lesen und schreiben
  • Bidirektionaler Datenaustausch zwischen Modbus RTU und KNX
  • Galvanische 3-Wege-Trennung zwischen Modbus RTU / KNX und Versorgung
  • Spannungsversorgung 12 bis 35 VDC oder 8 bis 24 VAC
Gateway B2 Gehauese KNX

Weitere Informationen zu diesem Gateway erhalten Sie auf Anfrage. Bitte wenden Sie sich an die unten angegebenen Ansprechpartner.

Schnittstellen:

HD67812-KNX-232-B2:
1x Ethernet-Port (RJ45 Buchse)
1x RS232 (Schraubklemme, 3-polig)
1x KNX (KNX-Busanschlußklemme, 2-polig)

HD67812-KNX-485-B2:
1x Ethernet-Port (RJ45 Buchse)
1x RS485 (Schraubklemme, 3-polig)
1x KNX (KNX-Busanschlußklemme, 2-polig)

KNX Objekte:

Bis zu 512 KNX-Objekte lesen und schreiben

LED:

6x Signalanzeige für Versorgung und Kommunikation

Versorgung:

HD67812-KNX-232-B2:
12 VDC bis 35 VDC oder
8 VAC bis 24 VAC

HD67812-KNX-485-B2:
12 VDC bis 35 VDC oder
8 VAC bis 24 VAC

Leistungsaufnahme:

HD67812-KNX-232-B2: 3,5 Watt / VA
HD67812-KNX-485-B2: 3,5 Watt / VA

Software:

Kostenlose Konfigurationssoftware SW67812 zur
Parametrierung des Gerätes

Unterstützte Funktionscodes:

01, 02, 03, 04, 05, 06, 15, 16

Betriebstemperatur:

-40 °C bis +85 °C

Luftfeuchtigkeit:

10 % bis 80 %, nicht kondensierend

Gehäuse:

PVC

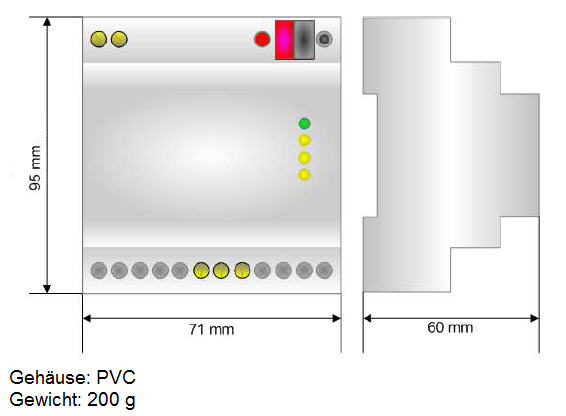

Abmessungen (BxHxT):

HD67812-KNX-232-B2:
71 mm x 95 mm x 60 mm

HD67812-KNX-485-B2:
71 mm x 95 mm x 60 mm

Gewicht:

ca. 200 g

Befestigung:

Montage auf der DIN-Hutschiene

Applikationsdatei:

Die Projektierung der KNX Gateways erfolgt nicht über eine Applikationsdatei, welche in die ETS eingebunden wird, sondern über die kostenfreie Konfigurationssoftware des Gateways.

Das Gateway kann in eine bestehende KNX Installation eingebunden werden und auf gewünschte Physikalische- sowie Gruppenadressen zugreifen, ohne das bestehende ETS Projekt erneut anfassen oder sogar verändern zu müssen. Lediglich wenn Gruppenadressen erweitert oder hinzugefügt werden sollen/müssen, muss das ETS-Projekt geändert/angepasst werden.
Glossar

Hinweis:

Die Artikelbeschreibung ist immer aus Sicht des Gateways zu sehen.

An das HD67812 können Sie Modbus RTU-seitig Slaves anschließen.
