Gateway BACnet MS/TP Master / CAN
HD67717-MS/TP-XX
Schnittstellen:
1x Ethernet-Port, 1x CAN, 1x RS485
- -Bis zu 512 BACnet-Objekte lesen und schreiben
- Bis zu 500 CAN-Frames lesen und schreiben
- Hoher Temperaturbereich von -40 °C bis +85 °C
- Galvanische 3-Wege-Trennung zwischen BACnet/CAN und Versorgung
- Übertragung der Projektierung über Ethernet

Weitere Informationen zu diesem Gateway erhalten Sie auf Anfrage. Bitte wenden Sie sich an die unten angegebenen Ansprechpartner.

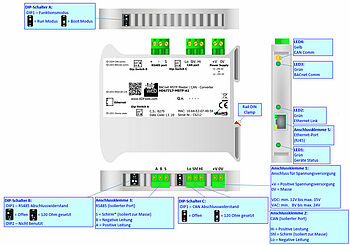

HD67717-MS/TP-A1:
1x Ethernet-Port (RJ45 Buchse)
1x CAN (abnehmbare Schraubklemme, 3-polig)
1x RS485 (abnehmbare Schraubklemme, 3-polig)

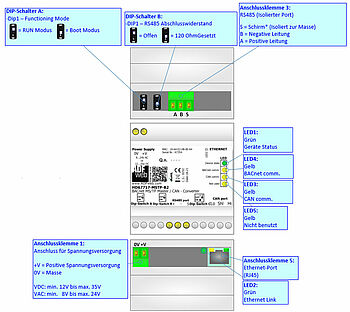

HD67717-MS/TP-B2:
1x Ethernet-Port (RJ45 Buchse)
1x CAN (Schraubklemme, 3-polig)
1x RS485 (Schraubklemme, 3-polig)
Bis zu 512 BACnet-Objekte lesen und schreiben
Bis zu 500 CAN-Frames lesen und schreiben
4x Signalanzeige für Versorgung und Kommunikation
HD67717-MS/TP-A1:
12 VDC bis 35 VDC oder
8 VAC bis 24 VAC, 50/60HZ
HD67717-MS/TP-B2:
12 VDC bis 35 VDC oder
8 VAC bis 24 VAC, 50/60HZ
HD67717-MS/TP-A1: 3,5 Watt / VA
HD67717-MS/TP-B2: 3,5 Watt / VA
Kostenlose Konfigurationssoftware SW67717 zur
Parametrierung des Gerätes
-40 °C bis +85 °C
10 % bis 80 %, nicht kondensierend
PVC
HD67677-MS/TP-A1:
23 mm x 107 mm x 120 mm
HD67677-MS/TP-B2:
71 mm x 95 mm x 60 mm
ca. 200 g
Montage auf der DIN-Hutschiene
Die Artikelbeschreibung ist immer aus Sicht des Gateways zu sehen.
An das HD67717 können Sie BACnet-seitig Slaves anschließen.

Hier können Sie unsern Flyer Gateways / Bussysteme und Daten zusammenführen


Das "Protocol Implementation Conformance Statement" genannt "PICS" Dokument beschreibt die BACnet Funktionalitäten einer BACnet Anwendung.
