CUB7T

Betriebsstundenzähler CUB7T

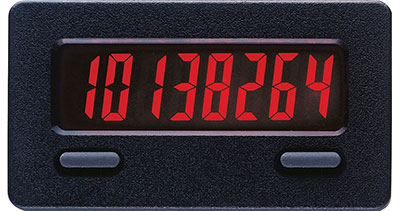

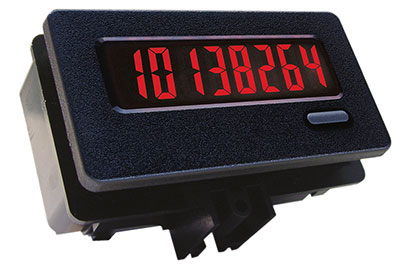

8-stellige, 9 mm hohe standard od. rot/grün-gelb hinterleuchtete brillante LCD-Anzeige.

DatenblattTechnische AnwendungsberatungAnfrage/Vor Ort Präsentation
  • 8-stellige, 9 mm hohe standard od. rot/grün-gelb hinterleuchtete brillante LCD-Anzeige
  • 9 programmierbare Zeitbereiche
  • Spannungsversorgung durch interne, nicht auswechselbare Lithiumbatterie
  • Ansteuerung über Kontakt, Gleich- oder Wechselspannung
  • Front und externe Rückstellung
  • Schutzart IP65

Der CUB 7T erfasst die Betriebszeit von Maschinen und Anlagen. Die Ansteuerung erfolgt je nach Ausführung über einen Schaltkontakt oder eine angelegte Spannung. Der CUB 7T verfügt über 9 verschiedene Zeitbereiche, die über die Fronttasten eingestellt werden. Eine Rückstellung ist über die Fronttaste und einen externen Eingang möglich. Der Sensoranschluss erfolgt über Kabelenden oder über optionale Klemmleisten.

Anzeige:

8-stellige, 9 mm hohe standard od. rot/grün-gelb hinterleuchtete brillante LCD-Anzeige.

Eingang:

Der CUB7T erfasst die Betriebszeit von Maschinen und Anlagen. Die Timer sind mit einem Signaleingang bis max. 28 VDC oder einem Signaleingang für 50 bis 250 VDC/VAC lieferbar. Die Geräte für Signaleingang bis 28 VDC sind mit einem DIP-Schalter für NPN/PNP- Beschaltung und einem DIP-Schalter für hohe oder niedrige Signalfrequenzen ausgestattet und können über einen potentialfreien Kontakt oder über einen Transistor/Logik-Sensor angesteuert werden.

Rückstellung:

Über Fronttaste oder externen Eingang möglich. Frontrückstellung kann gesperrt werden.

Genauigkeit:

CUB7TV: 0,03%+ 100 msek proAktivierung (Startimpuls)
CUB7TC: DIP Schalter auf Low Freq./NPN: 0,03 % + 1 msek pro
Aktivierung (Startimpuls)
CUB7TC: DIP Schalter auf Hi Freq./NPN: 0,03 % - 1 msek pro
Aktivierung (Startimpuls)

Spannungsversorgung:

Über interne 3,6 V-Lithiumbatterie. Lebensdauer ca. 7 Jahre. Für Geräte mit Hintergrundbeleuchtung wird zusätzlich eine 9 VDC bis 26 VDC (max. 25 mA) Versorgung benötigt.

Gehäuse (BxHxT):

51 x 28 x 42 mm (mit Klemmleiste T 55 mm).
Schalttafelausschnitt DIN 45 mm x 22 mm.
Robustes Kunststoffgehäuse.
Befestigung überMontagerahmen.

Anschluss:

Kabelenden oder optional Klemmleisten.

Umgebungstemperatur

Betrieb: 0 °C bis +50 °C. Lager: -30 °C bis +80 °C.

Gewicht:

ca. 50 g (inkl. Batterie).

Lieferumfang:

Gerät, Befestigungsmaterial, Dichtung, Betriebsanleitung.

Hersteller:

Red Lion Controls, USA.

Programmierung:

9 verschiedene Zeitbereiche können ausgewählt werden :
- 0.001 Sekunden
- 0.01 Sekunden
- 0.1 Sekunden
- 1 Sekunde
- 0.1 Minuten
- 1 Minute
- 0.01 Stunden
- 0.1 Stunden
- 1 Stunde

Datenblatt
Datenblatt CUB7T

info flyer einbaumessgeraete
Werbebroschüre Einbaumessgeräte

Regeln, Anzeigen und Überwachen

awb WP1402
Technische Labor- und Lehrsysteme

Messwerte eindeutig darstellen.

awb WP1202
Betriebsdatenerfassung

Bediengeräte/Digitalanzeigen an zentralen Positionen

Beratung: Mo. bis Fr. von 8:00 Uhr bis 16:30 Uhr
Für die Anwendungsberatung vor dem Kauf
(Produktauswahl, -eignung, -empfehlung)
Wenden Sie sich bitte an:
Beratung: Mo. bis Fr. von 8:00 Uhr bis 16:30 Uhr
Technischer Support: Mo. bis Fr. von 8:00 Uhr bis 16:30 Uhr
Für technischen Support nach dem Kauf
(im Rahmen der Inbetriebnahme, Projektierung, Konfiguration, etc.)
Wenden Sie sich bitte an:
Technischer Support: Mo. bis Fr. von 8:00 Uhr bis 16:30 Uhr
Heike Böckmann
Für kaufmännische Fragen
(Angebot, Auftrag, Lieferzeiten)
Wenden Sie sich bitte an: Vertriebsinnendienst
Heike Böckmann
Oliver König
Für Fragen im Rahmen der Auftragsabwicklung
(Auftragsbestätigung, Liefertermin, Rechnung)
Wenden Sie sich bitte an:
Oliver König
Artikelnr.ArtikelPreis/StkAnzahl
CUB7TCS0

CUB7TCS0 mit internen Batterie,
Signalspannung: max. 28 VDC
Display: Standard LCD
Timer läuft bei wenn Eingang "Low"

51,00 €0,00 €
CUB7TCR0

CUB7TCR0 mit internen Batterie,
Signalspannung: max. 28 VDC
Display: rot hinterleuchtete LCD (nur über externe Spannungsversorgung),
Timer läuft bei wenn Eingang "Low"

73,00 €0,00 €
CUB7TCG0

CUB7TCG0 mit internen Batterie,
Signalspannung: max. 28 VDC
Display: grün hinterleuchtete LCD (nur über externe Spannungsversorgung),
Timer läuft bei wenn Eingang "Low"

73,00 €0,00 €
CUB7TVS0

CUB7TVS0
Signalspannung: 50 VDC/VAC bis 250 VDC/VAC
Display: Standard LCD
Timer läuft bei wenn Eingang "High"

51,00 €0,00 €
CUB7TVR0

CUB7TVR0 mit internen Batterie,
Signalspannung: 50 VDC/VAC bis 250 VDC/VAC
Display: rot hinterleuchtete LCD (nur über externe Spannungsversorgung),
Timer läuft bei wenn Eingang "High"

73,00 €0,00 €
CUB7TVG0

CUB7TVG0 mit internen Batterie,
Signalspannung: 50 VDC/VAC bis 250 VDC/VAC
Display: grün hinterleuchtete LCD (nur über externe Spannungsversorgung),
Timer läuft bei wenn Eingang "High"

73,00 €0,00 €
CUB7TCS1

CUB7TCS1 mit internen Batterie,
Signalspannung: 28 VDC
Display: Standard LCD
Timer läuft im SRC-Modus, wenn Eingang "High"

51,00 €0,00 €
CUB7TCR1

CUB7TCR1 mit internen Batterie,
Signalspannung: 28 VDC
Display: rot hinterleuchtete LCD (nur über externe Spannungsversorgung),
Timer läuft im SRC-Modus, wenn Eingang "High"

73,00 €0,00 €
CUB7TCG1

CUB7TCG1 mit internen Batterie,
Signalspannung: 28 VDC
Display: grün hinterleuchtete LCD (nur über externe Spannungsversorgung),
Timer läuft im SRC-Modus, wenn Eingang "High"

73,00 €0,00 €
Zubehör
TB100003

3-fach Klemmleiste, passend zu:

  • CUB7CCS0
  • CUB7TCS0/1
4,50 €0,00 €
TB100004

4-fach Klemmleiste, passend zu:

  • CUB7CCG0
  • CUB7CCR0
  • CUB7CVS0
  • CUB7TCG0/1
  • CUB7TCR0/1
  • CUB7TVS0/1



4,50 €0,00 €
TB100005

5-fach Klemmleiste, passend zu:

  • CUB7CVG0
  • CUB7CVR0
  • CUB7TVG0
  • CUB7TVR0



6,00 €0,00 €
BMK80000

Metallgehäuse zur Wandmontage

25,00 €0,00 €
ENC13000

Kunstoff IP65 Rundumgehäuse

67,00 €0,00 €

Preise zzgl. 19% MwSt., zzgl. Versandkosten
