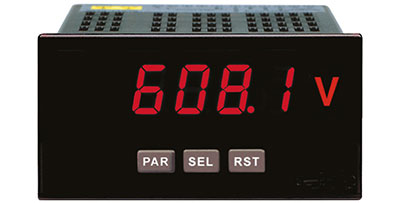

Strom-/ Spannungsanzeige PAXLA

5-stellige Digitalanzeige PAXLA mit Universalnetzteil AC/DC und 2 integrierten Schaltrelais.

DatenblattTechnische AnwendungsberatungAnfrage/Vor Ort Präsentation
  • Universal AC- und DC-Netzteil
  • programmierbarer Eingang für 0 VDC bis 200 VDC und 0 mA bis 200 mA
  • freie Skalierung
  • 5-stellige, 14 mm hohe brillante dimmbare LED-Anzeige
  • 2 frei programmierbare Relaisausgänge
  • Frontseite Schutzart IP65
  • einfach programmierbar über Fronttasten
  • Minimal- und Maximalwertspeicher
  • hinterleuchtete physikalische Maßeinheit möglich
Strom-/ Spannungsanzeige PAXLA

Die Industrie - Digitalanzeige PAXLA ist eine preiswerte Digitalanzeige
für Gleichspannung und Gleichstrom. Sie wurde mit dem robusten
Kunststoffgehäuse und der hohen Schutzart IP65 für den rauen
Industrieeinsatz konzipiert. Das Gerät wird direkt über 3
Tasten schnell und sicher projektiert. Der Bediener freut sich über die
übersichtliche Bedienoberfläche mit der er einfach alle Parameter auf
einen Blick erfassen und leicht Werte verändern kann. Durch die freie
Skalierung, den Minimal- und Maximalwertspeicher, die konfigurierbare
Einheit und die Ausstattung mit 2 Schaltausgängen besitzt der PAXLA
ein sehr gutes Preis-/Leistungsverhältnis.
Ein breiter Bereich von Gleichspannungs- und Gleichstromsignalen
wird akzeptiert.

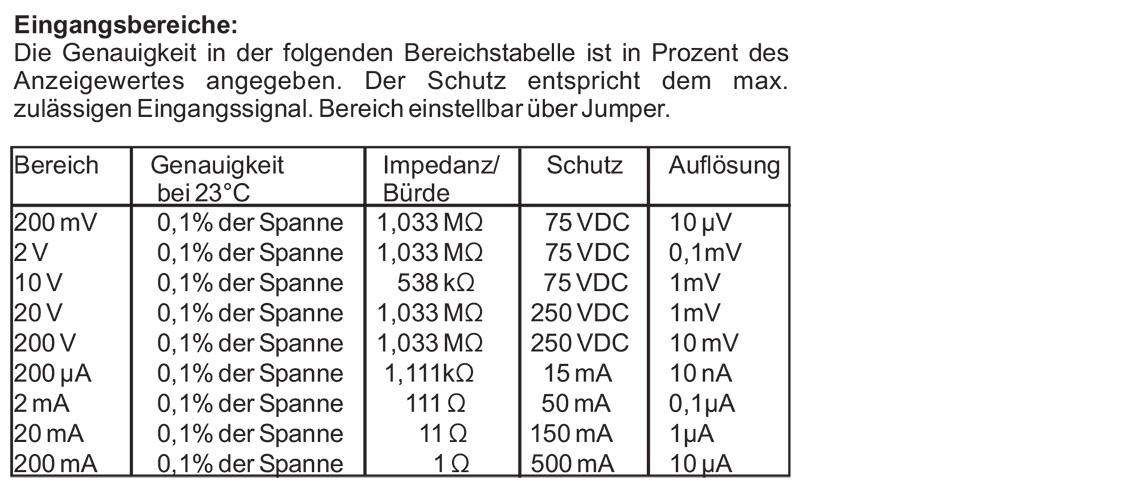

Eingang

1 Eingang wahlweise einstellbar:
Spannung: 5 Bereiche; 200 mV bis 200 V
Strom: 4 Bereiche; 200 µA bis 200 mA

Messrate

Displayaktualisierung einstellbar von 0,5 s bis 2 s.

Auflösung

Spannung: 10 µVDC bis 10 mVDC je nach gewähltem Bereich
Strom: 10 nADC bis 10 µADC je nach gewähltem Bereich

Genauigkeit

0,1 % des gewähltem Bereich (bei 23 °C)

Anzeigebereich

-19999 bis 99999

Indikatoren

Maximalwertanzeige,
Minimalwertanzeige,
Relaisausgang 1 aktiviert,
Relaisausgang 2 aktiviert

Funktionseingänge

1 programmierbarer Benutzereingang.
Z.B.: Nullung/Tarierung der Anzeige, Displayumschaltung

Ausgänge

Relaisausgänge:
2 Wechselrelais Form C, bei 5 A 120/240 VAC / 28 VDC

Sensorversorgung

24 VDC, max 100 mA

Versorgung

PAXLA00 0/B:50 VAC bis 250 VAC, 50/60 Hz,
12 VA oder 21,6 VDC bis 250 VDC, 6 W

Umgebungsbedingungen

Arbeitstemperatur: 0 °C bis +50 °C
Lagertemperatur: -40 °C bis +70 °C

Abmessungen (B x H x T)

97 mm x 50 mm x 104 mm

Montage

Montagerahmen mit Klemmschrauben,
Anschluss über Klemmleiste

Gehäuse

Robustes Kunstoffgehäuse aus einem Guss

Lieferumfang

Gerät, Befestigungsmaterial , Dichtung , Betriebsanleitung
