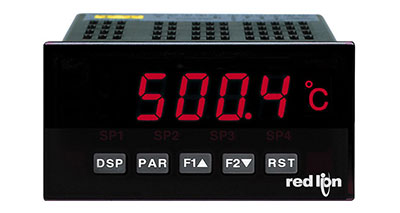

PAXT

Industrie - Temperaturanzeige PAXT

5-stellige Digitalanzeige
20 Messungen/Sec., Thermoelemente, Pt100 und Ohm,
serielle Schnittstelle: Profibus-DP, RS232, RS485

DatenblattTechnische AnwendungsberatungAnfrage/Vor Ort Präsentation
  • 5-stellige, 14 mm hohe LED, Indikatoren, hinterleuchtete Einheit
  • Anzeige im Sonnenlicht ablesbar
  • 20 Messungen/Sec., Thermoelemente, Pt 100 und Ohm0-10 V, serielle Schnittstelle: PROFIBUS-DP, RS232, RS485,
  • leichte Programmierung am Gerät oder über PC
  • Summierung, Min-/Maxwert, 16 Schritte-Linearisierung
  • hohe Schutzart IP 65, Abmessungen: 48 x 96 x 104 mm
Industrie - Temperaturanzeige PAXT

Die Industrie-Temperaturanzeige PAX T kann man natürlich auch als sehr flexibles und genaues Laborgerät einsetzen. Sie wurde aber mit dem robusten Kunststoffgehäuse und der hohen Schutzart IP 65 für den rauhen Industrieeinsatz konzipiert. Das Gerät wird entweder über den PC oder direkt über 5 Tasten schnell und sicher projektiert. Der Bediener freut sich über die übersichtliche Bedienoberfläche mit der er einfach alle Parameter auf einen Blick erfassen und leicht Werte verändern kann. Mit den steckbaren Optionen können Geräte auch nachträglich aufgerüstet werden.

Eingänge

Folgende Sensoren werden akzeptiert:

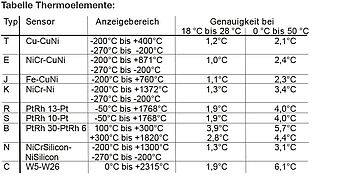

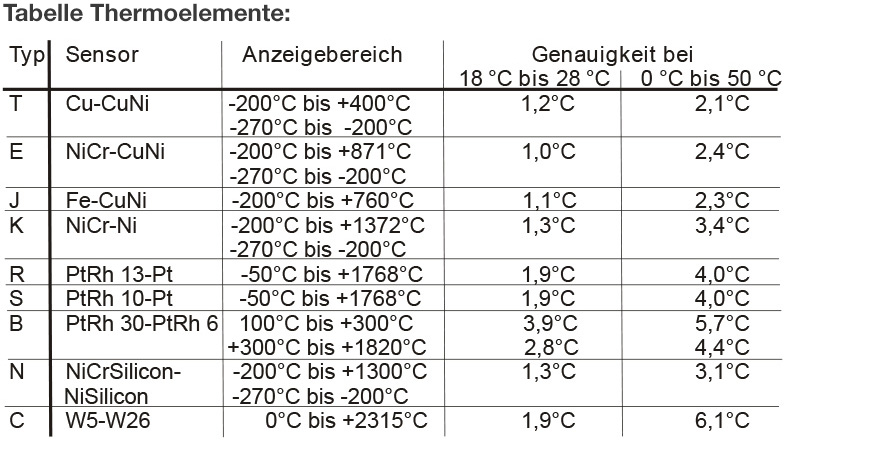

Thermoelemente Typ S, T, J, N, K, E, R, B, N, C
Pt 100 Sensoren: 3 Draht, 2 Draht können kompensiert werden, Stromversorgung: 100 Ohm-Bereich: 165 µA, 10 Ohm-Bereich: 2,6 mA,
100 Ohm PT a = 0,00385, 100 Ohm PT a = 0,003919, 120 Ohm Nickel,
10 Ohm Kupfer a = 0,00427

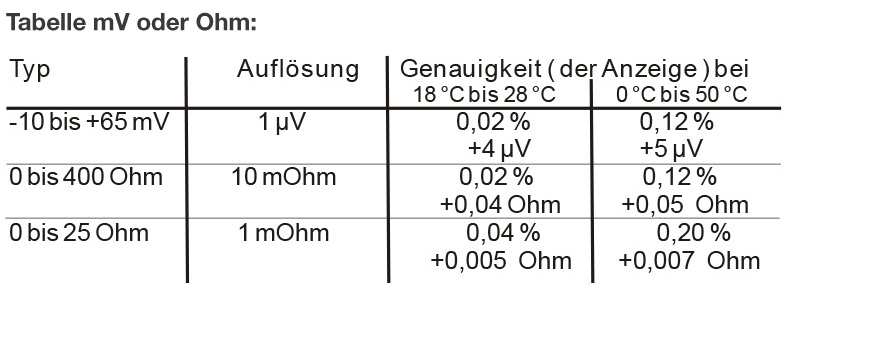

-10,000...+65,000 mV, 0...400,00 Ohm , 0...25,00 Ohm

Gehäuse

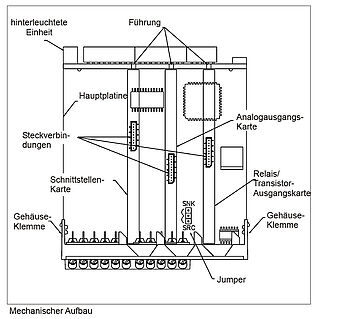

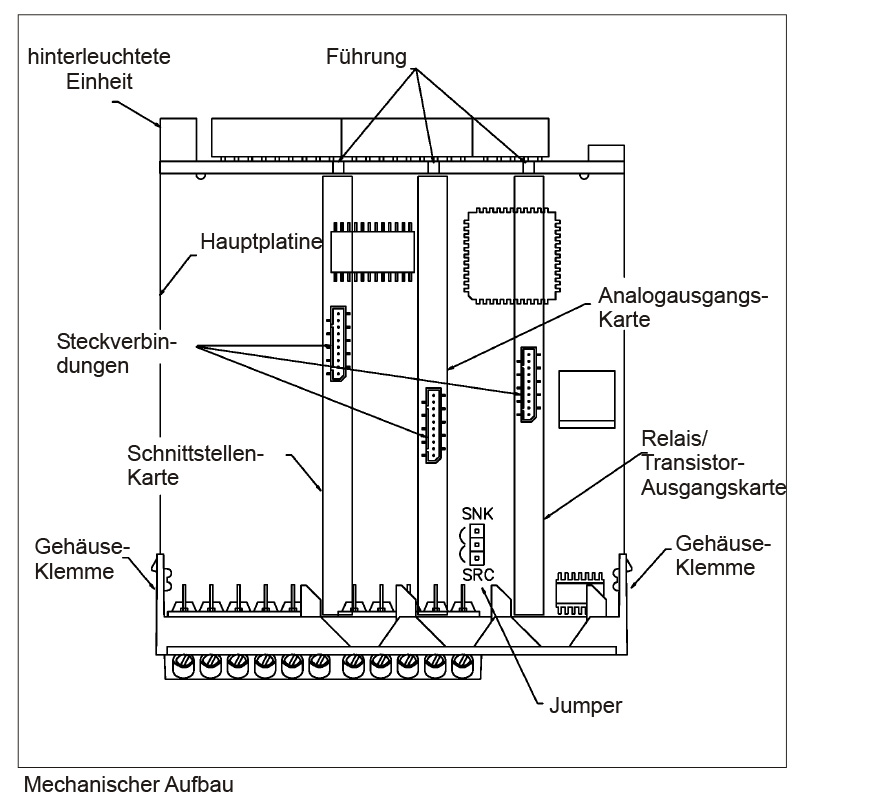

Dunkelrotes, stoßfestes Kunststoffgehäuse. Der elektronische Einschub kann mit der Rückseite von hinten herausgezogen werden. Es kann eine Einheit eingelegt werden. Die Steckkarten können sehr einfach installiert werden.

Versorgung

PAXT0000: 85 VAC bis 250 VAC
PAXT0010: 11 VDC bis 36 VDC / 24 VAC

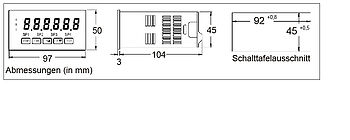

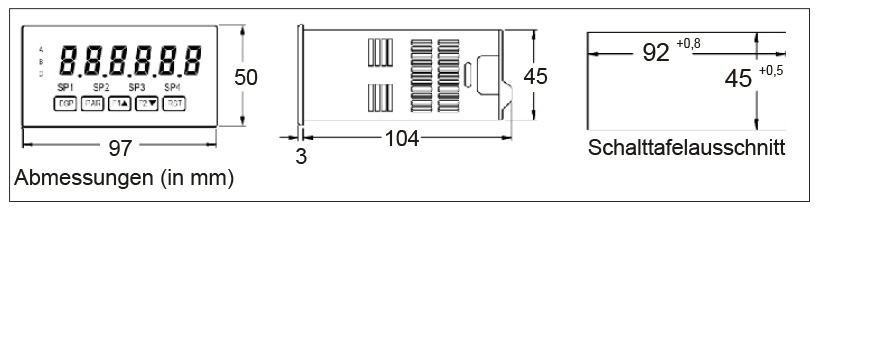

Abmessungen

B 97 mm x H 50 mm x T 104 mm. Schalttafelausschnitt nach DIN: 92 mm x 45 mm. Befestigung über Montagerahmen mit Klemmschrauben.

Umgebungstemperatur

Betrieb: 0...+50°C. Mit allen 3 Karten bestückt: 0...+45 °C. Lager: -40...+60°C

Programmierung

Die Programmierung ist möglich, wenn der Eingang Programmiersperre nicht aktiviert ist. Dann können mit Hilfe der 5 Fronttasten alle notwendigen Parameter eingestellt werden

Programmieren mit PC-Software

Mit der Windows Software Crimson 2 können alle Projektdaten einfach am PC erstellt, verwaltet, kopiert, registriert und zum PAX übertragen werden. Ein Einsteigerpaket bestehend aus Software, RS232-Schnitstelle und Kabel PC/PAX erleichtert die Entscheidung für diese Programmierung.

Datenblatt
Datenblatt PAX T

Handout PAX
Handout Intelligente Einbaumessgeräte PAX

Hier können Sie unser Handout Intelligente Einbaumessgeräte PAX herunterladen.

info flyer einbaumessgeraete
Werbebroschüre Einbaumessgeräte

Regeln, Anzeigen und Überwachen

sw crimson 2
Crimson 2.1

Projektierungssoftware für CUB5-Serie, LD-Serie, PAX- und PAX2-Serie, PXU-Serie, T/P16-Serie, T/P48-Serie, TCU-Serie und ICM8.

awb WP1402
Technische Labor- und Lehrsysteme

Messwerte eindeutig darstellen.

awb WP0608
Wissenschaft und Forschung: Digitalanzeigen helfen bei Solarzellen-Entwicklung

So wird Photovoltaik wirtschaftlich

awb WP0605
Mess- und Regeltechnik: Digitalanzeigen unterstützen Messendruchflussmessung

Preiseffiziente Digitalanzeigen für die Messung von Massendurchfluss

awb WP0502
Endlos-Materialien: Quailitäsprüfung mit Digitalanzeigen

Digitalanzeigen in der Zugkraftmessung

awb WP0401
Schwerindustrie: Filterüberwachung mit Digitalanzeigen

Filterüberwachung durch zwei getrennte Kanäle – flexibel und genau

Beratung: Mo. bis Fr. von 8:00 Uhr bis 16:30 Uhr
Für die Anwendungsberatung
(Produktauswahl, -eignung, -empfehlung)
Wenden Sie sich bitte an:
Beratung: Mo. bis Fr. von 8:00 Uhr bis 16:30 Uhr
Heike Böckmann
Für kaufmännische Fragen
(Angebot, Auftrag, Lieferzeiten)
Wenden Sie sich bitte an: Vertriebsinnendienst
Heike Böckmann
Oliver König
Für Fragen im Rahmen der Auftragsabwicklung
(Auftragsbestätigung, Liefertermin, Rechnung)
Wenden Sie sich bitte an:
Oliver König
Technischer Support: Mo. bis Do. von 8:00 Uhr bis 16:00 Uhr und Fr. von 8:00 Uhr bis 15:00 Uhr
Für technischen Support
(im Rahmen der Inbetriebnahme, Projektierung, Konfiguration, etc.)
Wenden Sie sich bitte an:
Technischer Support: Mo. bis Do. von 8:00 Uhr bis 16:00 Uhr und Fr. von 8:00 Uhr bis 15:00 Uhr
Artikelnr.ArtikelPreis/StkAnzahl
PAXT0000

Industrie-Temperaturanzeige PAX T, 85 bis 250 VAC Versorgung

263,00 €0,00 €
PAXT0010

Industrie-Temperaturanzeige PAX T, 11 bis 36 VDC/24 VAC Versorgung

292,00 €0,00 €
Zubehör
BMK90000

Hutschienenadapter zur Befestigung der PAX-Serie auf einer Hutschiene
(B x H x T) 114 mm x 63,5 mm 133 mm

99,00 €0,00 €
ENC5A000

Rundum IP65 Stahlgehäuse für 1 Gerät
(B x H x T) 140 mm x 83 mm x 120 mm

175,00 €0,00 €
ENC5B000

Rundum IP65 Kunststoffgehäuse für 1 Gerät
(B x H x T) 188 mm x 188 mm x 130 mm

118,00 €0,00 €
ENC5C000

Rundum IP65 Kunststoffgehäuse für 2 Geräte
(B x H x T) 188 mm x 188 mm x 130 mm

132,00 €0,00 €
GEH0IP65

Rundum IP65 Alugehäuse für 1 Gerät,
versehen mit schwarzer Pulverbeschichtung,
(B x H x T) 168 mm x 83 mm x 220 mm

129,00 €0,00 €
GEH10000

Kunststoffgehäuse IP40 für 1 Gerät,
mit Alublende vorn und hinten,
passend für PAX-, IM- und APOLLO-Serie.
(B x H x T) 158 mm x 77 mm x 200 mm

75,00 €0,00 €
PAXCDC1C

Steckbare Schnittstellenkarte RS 485 mit 2 x RJ11-Stecker

53,00 €0,00 €
PAXCDC2C

Steckbare Schnittstellenkarte RS 232 mit 9-poligem SUB-D-Stecker

53,00 €0,00 €
PAXCDC10

Steckbare Schnittstellenkarte RS485 (Klemmleiste)

53,00 €0,00 €
PAXCDC20

Steckbare Schnittstellenkarte RS232

53,00 €0,00 €
PAXCDC30

Steckbare Schnittstellenkarte DeviceNet mit Klemmleiste

130,00 €0,00 €
PAXCDC40

Steckbare Schnittstellenkarte Modbus programmierbar

65,00 €0,00 €
PAXCDL10

Steckbare Analogausgangskarte

81,00 €0,00 €
PAXCDS10

Steckbare Relaisausgangskarte 2 x Wechsler

42,00 €0,00 €
PAXCDS20

Steckbare Relaisausgangskarte 4 x Schließer

53,00 €0,00 €
PAXCDS30

Steckbare Transistorausgangskarte 4 x NPN

42,00 €0,00 €
PAXCDS40

Steckbare Transistorausgangskarte 4 x PNP

42,00 €0,00 €
PAXLBK10

Etikettenbogen mit allen üblichen Einheiten

19,00 €0,00 €
PAXUSB00

Steckbare Schnittstellenkarte USB

31,00 €0,00 €
KABUSB11

USB-Programmierkabel, 1,5 m

5,00 €0,00 €
SFCRM200

Windows Programmiersoftware "Crimson 2" steht kostenlos im Downloadbereich zur Verfügung

0,00 €0,00 €
