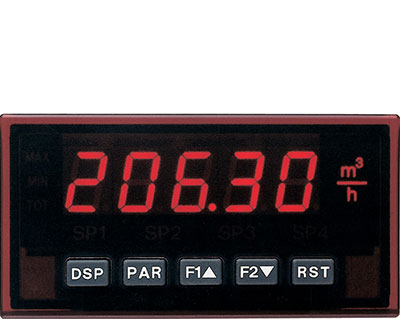

PAXD

Universalanzeige PAXD

5-stellige Digitalanzeige, 85 VAC bis 250 VAC Versorgung oder 11 VDC bis 36 VDC/24 VAC Versorgung.

DatenblattTechnische AnwendungsberatungAnfrage/Vor Ort Präsentation
  • Große Serie programmierbarer Digitalanzeigen für Maschinen, Anlagen, Prüffeld, Labor
  • 5-stellige, 14 mm hohe LED, Indikatoren, hinterleuchtete wählbare Einheit
  • Eingangsbereiche: ± 200 mVDC - ± 300 VDC / ± 200 µADC - ± 2 ADC
  • 20 Messungen/Sec.
  • steckbare Optionen: 4 Grenzwerte, Analogausgang: 0/4-20 mA, 0-10 V
  • Schnittstellen: Profibus DP, RS232, RS485, Device Net
  • leichte Programmierung am Gerät oder über PC
  • Summierung, Min-/Maxwert, 16 Schritte-Linearisierung
  • Spannungsversorgung: 85-250 VAC, 11-36 VDC/24 VAC
  • hohe Schutzart IP 65
Großanzeigen Pax

Die Industrie - Digitalanzeige PAX D kann man natürlich auch als sehr flexibles und genaues Laborgerät einsetzen. Sie wurde aber mit dem robusten Kunststoffgehäuse und der hohen Schutzart IP 65 für den rauhen Industrieeinsatz konzipiert. Das Gerät wird entweder über den PC oder direkt über 5 Tasten schnell und sicher projektiert. Der Bediener freut sich über die übersichtliche Bedienoberfläche mit der er einfach alle Parameter auf einen Blick erfassen und leicht Werte verändern kann. Mit den steckbaren Optionen können Geräte auch nachträglich aufgerüstet werden.
Ein breiter Bereich von Gleichspannungs-, Gleichstrom und Widerstands-Signalen werden akzeptiert. Der Bereich wird über Jumper und in der Programmierung eingestellt.
Die Genauigkeit in der folgenden Bereichstabelle ist in Prozent des Anzeigewertes angegeben. Der Schutz entspricht dem max. zulässigen Eingangssignal.

Anzeige

5-stellige, 14 mm hohe rote LED

Hinterleuchtete Einheit

Eine physikalische Einheit kann sehr leicht hinter dem Display angebracht werden, indem das Gerät von hinten geöffnet wird. Mit dem Etikettenbogen, der alle üblichen Einheiten beinhaltet, kann der Anwender einfach seine gewünschte Einheit hinterleuchtet realisieren. Die Hinterleuchtung wird im Programm-abschnitt 4 ein- bzw. ausgeschaltet.

Indikatoren

- MAX: Maximalwert wird angezeigt
- MIN: Minimalwert wird angezeigt
- TOT: Summe wird angezeigt, blinkt bei Überlauf
- SP1: Ausgang 1 ist aktiv
- SP2: Ausgang 2 ist aktiv
- SP3: Ausgang 3 ist aktiv
- SP4: Ausgang 4 ist aktiv

Tasten

Mit den 5 Drucktasten von der Frontseite wird das Gerät programmiert und bedient.

Bedienung

Die übersichtliche Bedienoberfläche mit der Anzeige aller relevanten Werte, den Indikatoren und der Einheit ermöglichen eine schnelle Bedienung. Das Gerät wird über 5 Fronttasten bedient. Während der Programmierung wird festgelegt, welche Anzeigen und Eingaben nach Aktivierung der Programmiersperre möglich sind oder gesperrt bleiben. Mit der PAR-Taste werden die einzelnen Sollwerte durchlaufen, die mit der F1- und der F2-Taste verändert werden können. Die Funktionstasten F1 und F2 können jeweils mit 2 Funktionen belegt werden. Die zweite Funktion wird durch 3 Sekunden langes Drücken der Taste aktiviert.

Benutzereingänge

3 programmierbare Eingänge stehen zur Verfügung. Sie können über Jumper PNP- oder NPN-schaltend eingestellt werden. Schutz: max. 30 Volt.
- NPN: Aktiv Vin < 0,7 VDC, Inaktiv Vin > 2,5 VDC
- PNP: Aktiv Vin > 2,5 VDC, Inaktiv Vin < 0,7 VDC.

Summenzähler

Der Summenzähler kann ein Produkt aus Eingangssignal und Zeit erstellen. Entweder wird automatisch über eine Zeit oder mit einem Benutzereingang summiert. Eine Zeitbasis und ein Faktor macht die Einheit flexibel. Er ist 9stellig und es kann zwischen den ersten 4 und den zweiten 5 Stellen gewechselt werden. Die Genauigkeit der Zeitbasis ist typisch 0,01%.

Spannungsversorgung

PAXD000 0/B: 85 bis 250 VAC 50/60 Hz, 15 VA.
PAXD001 0/B: 11 bis 36 VDC, 11 W oder 24 VAC +/-10 %, 15 VA.

Weitere Daten im PDF
Handout PAX
Handout Intelligente Einbaumessgeräte PAX

Hier können Sie unser Handout Intelligente Einbaumessgeräte PAX herunterladen.

info flyer einbaumessgeraete
Werbebroschüre Einbaumessgeräte

Regeln, Anzeigen und Überwachen

man paxd
PAX D Digitalanzeige Strom/Spannung/Leistung

sw crimson 2
Crimson 2.1

Projektierungssoftware für CUB5-Serie, LD-Serie, PAX- und PAX2-Serie, PXU-Serie, T/P16-Serie, T/P48-Serie, TCU-Serie und ICM8.

awb WP1402
Technische Labor- und Lehrsysteme

Messwerte eindeutig darstellen.

awb WP0608
Wissenschaft und Forschung: Digitalanzeigen helfen bei Solarzellen-Entwicklung

So wird Photovoltaik wirtschaftlich

awb WP0605
Mess- und Regeltechnik: Digitalanzeigen unterstützen Messendruchflussmessung

Preiseffiziente Digitalanzeigen für die Messung von Massendurchfluss

awb WP0502
Endlos-Materialien: Quailitäsprüfung mit Digitalanzeigen

Digitalanzeigen in der Zugkraftmessung

awb WP0401
Schwerindustrie: Filterüberwachung mit Digitalanzeigen

Filterüberwachung durch zwei getrennte Kanäle – flexibel und genau

Beratung: Mo. bis Fr. von 8:00 Uhr bis 16:30 Uhr
Für die Anwendungsberatung
(Produktauswahl, -eignung, -empfehlung)
Wenden Sie sich bitte an:
Beratung: Mo. bis Fr. von 8:00 Uhr bis 16:30 Uhr
Heike Böckmann
Für kaufmännische Fragen
(Angebot, Auftrag, Lieferzeiten)
Wenden Sie sich bitte an: Vertriebsinnendienst
Heike Böckmann
Oliver König
Für Fragen im Rahmen der Auftragsabwicklung
(Auftragsbestätigung, Liefertermin, Rechnung)
Wenden Sie sich bitte an:
Oliver König
Technischer Support: Mo. bis Do. von 8:00 Uhr bis 16:00 Uhr und Fr. von 8:00 Uhr bis 15:00 Uhr
Für technischen Support
(im Rahmen der Inbetriebnahme, Projektierung, Konfiguration, etc.)
Wenden Sie sich bitte an:
Technischer Support: Mo. bis Do. von 8:00 Uhr bis 16:00 Uhr und Fr. von 8:00 Uhr bis 15:00 Uhr
Artikelnr.ArtikelPreis/StkAnzahl
PAXD0000

Industrie-Digitalanzeige PAX D mit 85 bis 250 VAC Versorgung

275,00 €0,00 €
PAXD0010

Industrie-Digitalanzeige PAX D mit 11 bis 36 VDC/24 VAC Versorgung

305,00 €0,00 €
Zubehör
BMK90000

Hutschienenadapter zur Befestigung der PAX-Serie auf einer Hutschiene
(B x H x T) 114 mm x 63,5 mm 133 mm

99,00 €0,00 €
ENC5A000

Rundum IP65 Stahlgehäuse für 1 Gerät
(B x H x T) 140 mm x 83 mm x 120 mm

175,00 €0,00 €
ENC5B000

Rundum IP65 Kunststoffgehäuse für 1 Gerät
(B x H x T) 188 mm x 188 mm x 130 mm

118,00 €0,00 €
ENC5C000

Rundum IP65 Kunststoffgehäuse für 2 Geräte
(B x H x T) 188 mm x 188 mm x 130 mm

132,00 €0,00 €
GEH0IP65

Rundum IP65 Alugehäuse für 1 Gerät,
versehen mit schwarzer Pulverbeschichtung,
(B x H x T) 168 mm x 83 mm x 220 mm

129,00 €0,00 €
GEH10000

Kunststoffgehäuse IP40 für 1 Gerät,
mit Alublende vorn und hinten,
passend für PAX-, IM- und APOLLO-Serie.
(B x H x T) 158 mm x 77 mm x 200 mm

75,00 €0,00 €
PAXCDC1C

Steckbare Schnittstellenkarte RS 485 mit 2 x RJ11-Stecker

53,00 €0,00 €
PAXCDC2C

Steckbare Schnittstellenkarte RS 232 mit 9-poligem SUB-D-Stecker

53,00 €0,00 €
PAXCDC10

Steckbare Schnittstellenkarte RS485 (Klemmleiste)

53,00 €0,00 €
PAXCDC20

Steckbare Schnittstellenkarte RS232

53,00 €0,00 €
PAXCDC30

Steckbare Schnittstellenkarte DeviceNet mit Klemmleiste

130,00 €0,00 €
PAXCDC40

Steckbare Schnittstellenkarte Modbus programmierbar

65,00 €0,00 €
PAXCDL10

Steckbare Analogausgangskarte

81,00 €0,00 €
PAXCDS10

Steckbare Relaisausgangskarte 2 x Wechsler

42,00 €0,00 €
PAXCDS20

Steckbare Relaisausgangskarte 4 x Schließer

53,00 €0,00 €
PAXCDS30

Steckbare Transistorausgangskarte 4 x NPN

42,00 €0,00 €
PAXCDS40

Steckbare Transistorausgangskarte 4 x PNP

42,00 €0,00 €
PAXLBK10

Etikettenbogen mit allen üblichen Einheiten

19,00 €0,00 €
PAXUSB00

Steckbare Schnittstellenkarte USB

31,00 €0,00 €
KABUSB11

USB-Programmierkabel, 1,5 m

5,00 €0,00 €
WTEST300

Kalibrator / Messgerät

399,00 €0,00 €
