CUB5V

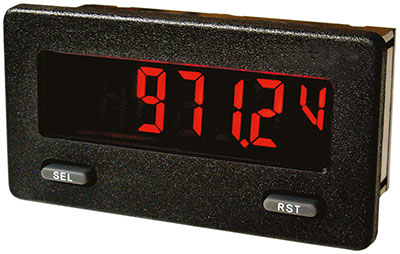

Spannungsanzeige CUB5V

5-stellige Digitalanzeige für Gleichspannung

DatenblattTechnische AnwendungsberatungAnfrage/Vor Ort Präsentation
  • programmierbarer Eingang für Gleichspannung bis 200 VDC
  • freie Skalierung
  • 5-stellige, 12 mm hohe brillante LCD-Anzeige oder rot/grün hinterleuchtete Anzeige
  • Front Schutzart IP65
  • einfach programmierbar über Fronttasten oder über Software
  • Minimal- und Maximalwertspeicher
  • konfigurierbare physikalische Maßeinheit
  • Optionale Relais-Ausgangskarte
  • Optionale Transistor-Ausgangskarte
  • Optionale Schnittstelle RS232/RS485 oder USB
Einbaumessgeräte und PID-Regler Spannungsanzeige CUB5V

Der CUB5V ist eine preiswerte Digitalanzeige für Gleichspannung. Er wird über die beiden Fronttasten oder optional über Software programmiert und wurde für den rauen Industriebetrieb entwickelt. Die Anzeige ist als Standard-LCD oder rot/grün hinterbeleuchtetet lieferbar. Durch die freie Skalierung, den Minimal- und Maximalwertspeicher, die konfigurierbare Einheit und die optionale Aufrüstung mit bis zu 2 Schaltausgängen und optionaler Schnittstelle besitzt der CUB5V ein sehr gutes Preis-/Leistungsverhältnis.

Anzeige

5-stellige, 12 mm hohe LCD, standard oder mit rot/grüner, umschaltbarer und dimmbarer Hintergrundbeleuchtung. Die Hintergrundbeleuchtung ist in der Intensität in 5 Stufen einstellbar.

Tasten

SEL: Schritt zum nächsten Programmierabschnitt, Speichern der Programmierung oder Auswahl der freigegebenen Anzeige.

RST: Änderung der Parameter in der Programmierung oder Rückstellung Minimal-/Maximalwert bzw. Alarmausgang.

Eingang

0 VDC bis 200 mVDC, 2 VDC, 20 VDC, 200 VDC über Jumper einstellbar. Reaktionszeit von 500 msek.

Genauigkeit

0,1% des eingestellten Anzeigebereichs.

Schutz

Spannungseingang ist nicht von dem Signaleingang galvanisch getrennt. Maximale Eingangsspannung:
200 mVDC / 2 VDC: 75 VDC
20 VDC / 200 VDC: 250 VDC

Benutzereingang

Low-Aktiv, Verzögerungszeit: 50 ms bei aktivieren oder deaktivieren, typ 5 ms bei allen anderen Funktionen. Programmierbare Funktion (siehe Programmierung).
VIL max= 1,0 V , VIHmin = +2,4 V , Vmax = +28 V.

Relais-Ausgangskarte mit einem Schaltausgang (Option)

Form-C Relais, 1 A bei 30 VDC oder 0,3 A bei 125 VAC.
Schliess- und Öffnungsverzögerung: 4 msek. Max.
100.000 Schaltzyklen min.

Transistor-Ausgangskarte (Option)

2 Ausgänge Typ: NPN Open Drain MOSFET ohne galv. Trennung, 100 mA max.,
max. 30 Volt

Schnittstellenkarte (Option)

RS485: Baudrate 300 bis 38.400, nicht isoliert, multi-point
RS232: Baudrate 300 bis 38.400, Halb-Duplex, nicht isoliert
USB: Baudrate 300 bis 38.400, virtueller COM-Port

Datensicherung

EEPROM

Schutzart

Von vorne strahlwasserfest und staubdicht nach IP65.

Spannungsversorgung

9 VDC bis 28 VDC, Standard-LCD: max. 40 mA, mit Hintergrundbeleuchtung max. 125 mA. 230 VAC-Versorgung über direkt aufschraubbares Netzteil (siehe Zubehör).

Gehäuse

Kunststoffgehäuse B 75 mm x H 39 mm x T 44 mm. Schalttafelausschnitt: DIN 68 mm x 33 mm.

Umgebungstemperatur

Standard-LCD: -35°C bis +75°C
Hinterleuchtete LCD: -35°C bis +35/75°C (je nach Displayintensität)
Lager: -35°C bis +85°C
