CUB5RT

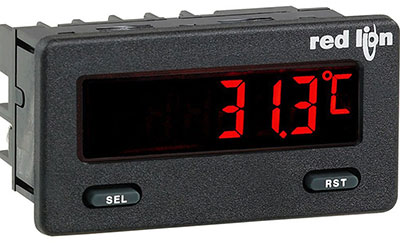

Temperaturanzeige für Pt100 CUB5RT

5-stellige Digitalanzeige
Pt100 in 2- oder 3-Draht

DatenblattTechnische AnwendungsberatungAnfrage/Vor Ort Präsentation
  • programmierbarer Eingang für Pt100
  • einstellbarer Offset
  • 5-stellige, 12 mm hohe brillante LCD oder rot hinterleuchtete Anzeige
  • Schutzart IP65
  • einfach programmierbar über Fronttasten
  • Einheit: °C oder °F , Auflösung: 1° oder 0,1°
  • Optionale Schnittstelle + Alarmausgänge
Einbaumessgeräte und PID-Regler Temperaturanzeige für Pt100 CUB5RT

Der CUB5RT ist eine preiswerte Temperaturanzeige für Pt100. Er wird über die beiden Fronttasten oder über Software einfach programmiert und wurde für den rauen Industriebetrieb entwickelt. Typischen Einsatz findet er dort, wo vor Ort Temperaturen angezeigt werden z. B. Industriespülmaschinen, Heizungsbau, Nahrungsmittel- und Folienverpackungsmaschinen und in der chemischen Industrie.

Anzeige

5-stellige, 12 mm hohe LCD, standard oder mit rot/grüner umschaltbarer und dimmbarer Hintergrundbeleuchtung.

Fehlermeldungen:

Sensorbruch: OPEN
Mess-Bereichsunterschreitung:  ULUL
Mess-Bereichsüberschreitung:   OLOL
Display-Bereich verlassen:         ...../-.....

Tasten

SEL: Schritt zum nächsten Programmabschnitt, Speichern der Programmierung oder Auswahl der freigegebenen Anzeige.
RST: Änderung der Parameter in der Programmierung oder Rückstellung Minimal-/Maximalwert bzw. Alarmausgang.

Eingang

Pt100 in 2-, 3- Draht.

Offset:

Programmierbar von -999 bis +9999

Reaktionszeit:

500 ms

Auflösung:

1 °C/F oder 0,1 °C/F

Schutz:

30 VDC Eingangsspannung

Benutzereingang:

USER INPUT:
Low-Aktiv, Verzögerungszeit: 50 ms bei Sperrfunktion,
typ. 5 ms bei allen anderen Funktionen. Programmierbare Funktion (Siehe Progarmmierung).
VILmax= 1,0 V, VIH min=+2,4 V, Vmax= +28V

Relais-Ausgangskarte mit Schaltausgang (Option):

Typ:Form-C Relais, 1A bei 30 VDC oder 0,3 A bei 125 VAC. Schliess-und Öffnungsverzögerung: 4 msec. max.

Transistor-Ausgangskarte (Option):

2 Ausgänge Typ: NPN Open Drain MOSFET ohne galv. Trennung, 100 mA max., max. 30 Volt.

Schnittstenkarte:

RS232 Halbduplex (nicht isoliert) 300 bis 38.400 Baud
RS485 Übertragungsverzögerung 2 bis 50 msek. einstellbar.
300 bis 38.400 Baud, bis zu 32 Geräte in der Schleife (Nicht Isoliert). Adresse 0 bis 99

Programmierung:

Die Programmierung erfolgt über die beiden Fronttasten. Die einfache und logisch aufgebaute Menüführung erlaubt eine sehr schnelle Inbetriebnahme. Zusätzlich können Zugriffsrechte vergeben werden.

Datensicherung:

EEPROM, Mindestspeicherzeit 10 Jahre.

Schutzart:

Von vorne Strahlwasserfest und staubdicht nach IP65.

Spannungsversorgung

9 bis 28 VDC, Standard-LCD: max. 40 mA, mit Hintergrundbeleuchtung max. 125 mA. 230 VAC-Versorgung über direkt aufschraubbares Netzteil (siehe Zubehör).

Gehäuse

Kunststoffgehäuse B 75 mm x H 39 mm x T 44 mm. Schalttafelausschnitt: DIN 68 mm x 33 mm. Befestigung über Montagerahmen.

Anschluß

Über Schraubklemmen.

Umgebungsbedingungen

Standard-LCD: -35 °C bis +75 °C
Hinterleuchtete LCD-Anzeige: -35 °C bis +35/75 °C (je nach Intensität des Displays)
Lager: -35 °C bis +85 °C.

Gewicht:

ca. 100 g.

Lieferumfang:

Gerät, Befestigungsmaterial, Dichtung, Betriebsanleitung.

Zubehör

Netzteil für 85 bis 250 VAC/ 12 VDC, 400 mA.

Datenblatt
Datenblatt CUB5RT

info flyer einbaumessgeraete
Werbebroschüre Einbaumessgeräte

Regeln, Anzeigen und Überwachen

awb WP1402
Technische Labor- und Lehrsysteme

Messwerte eindeutig darstellen.

awb WP1202
Betriebsdatenerfassung

Bediengeräte/Digitalanzeigen an zentralen Positionen

man CUB5RT
CUB5RT

Temperaturanzeige für Widerstandsthermometer

sw crimson 2
Crimson 2.1

Projektierungssoftware für CUB5-Serie, LD-Serie, PAX- und PAX2-Serie, PXU-Serie, T/P16-Serie, T/P48-Serie, TCU-Serie und ICM8.

Beratung: Mo. bis Fr. von 8:00 Uhr bis 16:30 Uhr
Für die Anwendungsberatung vor dem Kauf
(Produktauswahl, -eignung, -empfehlung)
Wenden Sie sich bitte an:
Beratung: Mo. bis Fr. von 8:00 Uhr bis 16:30 Uhr
Technischer Support: Mo. bis Fr. von 8:00 Uhr bis 16:30 Uhr
Für technischen Support nach dem Kauf
(im Rahmen der Inbetriebnahme, Projektierung, Konfiguration, etc.)
Wenden Sie sich bitte an:
Technischer Support: Mo. bis Fr. von 8:00 Uhr bis 16:30 Uhr
Heike Böckmann
Für kaufmännische Fragen
(Angebot, Auftrag, Lieferzeiten)
Wenden Sie sich bitte an: Vertriebsinnendienst
Heike Böckmann
Oliver König
Für Fragen im Rahmen der Auftragsabwicklung
(Auftragsbestätigung, Liefertermin, Rechnung)
Wenden Sie sich bitte an:
Oliver König
Artikelnr.ArtikelPreis/StkAnzahl
CUB5RTR0

Standard LCD

142,00 €0,00 €
CUB5RTB0

rot/grün hintergrundbeleuchtete LCD

156,00 €0,00 €
Zubehör
BMK11000

Hutschienenadapter für CUB5-Serie und MLPS

16,00 €0,00 €
CUB5COM1

Serielle Schnittstelle RS485

34,00 €0,00 €
CUB5COM2

Serielle Schnittstelle RS232

34,00 €0,00 €
CUB5RLY0

Relaisausgangskarte (Option)

24,00 €0,00 €
CUB5SNK0

Transistorausgangskarte

24,00 €0,00 €
CUB5USB0

USB Schnittstelle

27,00 €0,00 €
KABUSB21

USB-Kabel, USB 2.0 A auf USB 2.0 B, 1,8 m Länge

5,00 €0,00 €
ENC80000

Stahlgehäuse, B: 114 mm x H: 101 mm, T: 89 mm

182,00 €0,00 €
ENC8A000

Kunststoffgehäuse, B: 130 mm x H: 80 mm, T: 77 mm

67,00 €0,00 €
ENC8B000

Kunststoffgehäuse, B: 120 mm x H: 122 mm, T: 96 mm
für Geräte mit Netzteil

95,00 €0,00 €
MLPS1000

Netzteil MPLS Eingang: 85 VAC bis 250 VAC
Ausgang: 12 VDC, max. 400 mA

57,00 €0,00 €
MLPS2000

Netzteil MPLS: Eingang 85 VAC bis 250 VAC
Ausgang: 24 VDC, max. 200 mA

57,00 €0,00 €

Preise zzgl. 19% MwSt., zzgl. Versandkosten
