Standard HMI, 10,1", 1024 x 600 Pixeln, cMT2102X
Standard HMI, 10,1", 1024 x 600 Pixeln, Quad-Core RISC
- 10,1" 1024 × 600 LCD mit großem Betrachtungswinkel
- Lüfterloses Kühlsystem
- Resistives Touchpanel
- 3 x COM-Anschluss , 2 x Ethernet-Anschluss , 1 x USB-Host-Anschluss
- Integrierter 4 GB Flash-Speicher und 1 GB RAM
- OM2 / COM3 RS-485 2W unterstützt MPI 187,5K, bitte jeweils nur einen verwenden
- Kompatibel mit dem M02 WiFi-Erweiterungsmodul, das drahtlose Kommunikation unterstützt

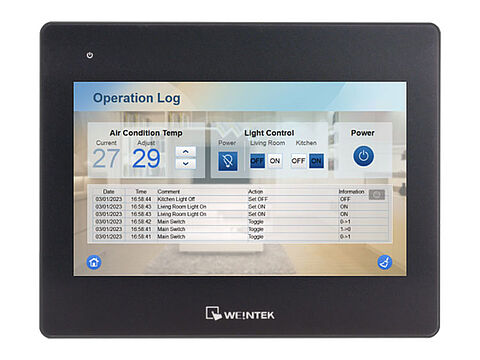

Das cMT2102X von Weintek ist ein robustes und vielseitiges HMI‑Touchpanel mit einem 10,1″ WVA‑Display, das eine klare und kontrastreiche Visualisierung von Steuerungs‑ und Prozessdaten ermöglicht. Die hohe Auflösung und der weite Betrachtungswinkel sorgen für eine gute Lesbarkeit auch aus verschiedenen Blickwinkeln.
Das Panel verfügt über eine integrierte Quad‑Core CPU, reichlich Speicher und vielseitige Kommunikationsschnittstellen wie Ethernet, USB und serielle Ports. Dadurch lässt sich das cMT2102X nahtlos in SPS‑ und Automatisierungssysteme integrieren. Seine Konstruktion ohne Lüfter erhöht die Zuverlässigkeit in anspruchsvollen Industrieumgebungen.
Mit seiner robusten Bauform eignet sich das cMT2102X ideal für Maschinensteuerung, Prozessvisualisierung und andere industrielle HMI‑Anwendungen, bei denen Leistung, Flexibilität und Bedienkomfort gefragt sind.
Anzeige:
Größe: 10,1 Zoll breiter Betrachtungswinkel (WVA)
Auflösung: 1024 x 600 Pixel
Helligkeit: 400 cd/m²
Kontrast: 500 : 1
Hintergrundbeleuchtung: LED
Lebensdauer Hintergrundbeleuchtung: >30.000 Std.
Farben: 16,7 Mio.
LCD Blickwinkel (oben/unten/links/rechts): 85/85/85/85
Pixelabstand (mm): 0.2175 (H) x 0.2088 (V)
Touch Display:
Typ: 4-Draht analog resistiv.
Genauigkeit: Aktiver Bereich Länge (X) ±2 %, Breite (Y) ±2 %
Speicher:
Flash: 4 GB
RAM: 1 GB
Prozessor:
Quad-core RISC
Schnittstellen:
SD Karten Slot: Nein
USB Host: 1x USB 2.0
USB Client: Nein
Ethernet: 2 x 10/100 Base-T
COM Port:
Anschluss A: COM2 RS485 2-/4-Draht, COM3 RS485 2-Draht
Anschluss B:COM1 RS-232 4-Draht, COM3 RS-232 2-Draht
WLAN: M02 WLAN-Erweiterungsmodul (optional)
MPI wird unterstützt
RS485 Isolation: Nein
CAN Bus: Nein
HDMI: Nein
Audio Output: Nein
Video Input: Nein
Echtzeituhr:
Integrierte Echtzeituhr RTC
Spannungsversorgung:
Eingangsspannung: 24±20% VDC
Galvanische Trennung : integriert
Stromaufnahme: 420 mA bei 24 VDC
Spannungsfestigkeit: 500 VAC (1 Min.)
Isolationsfestigkeit: >50 MOhm bei 500 VDC
Schockfestigkeit: 10 Hz bis 25 Hz (X,Y,Z Richtung 2 G 30 Minuten)
Leiterplattenbeschichtung:
Ja, PCB
Gehäuse:
Kunststoffgehäuse

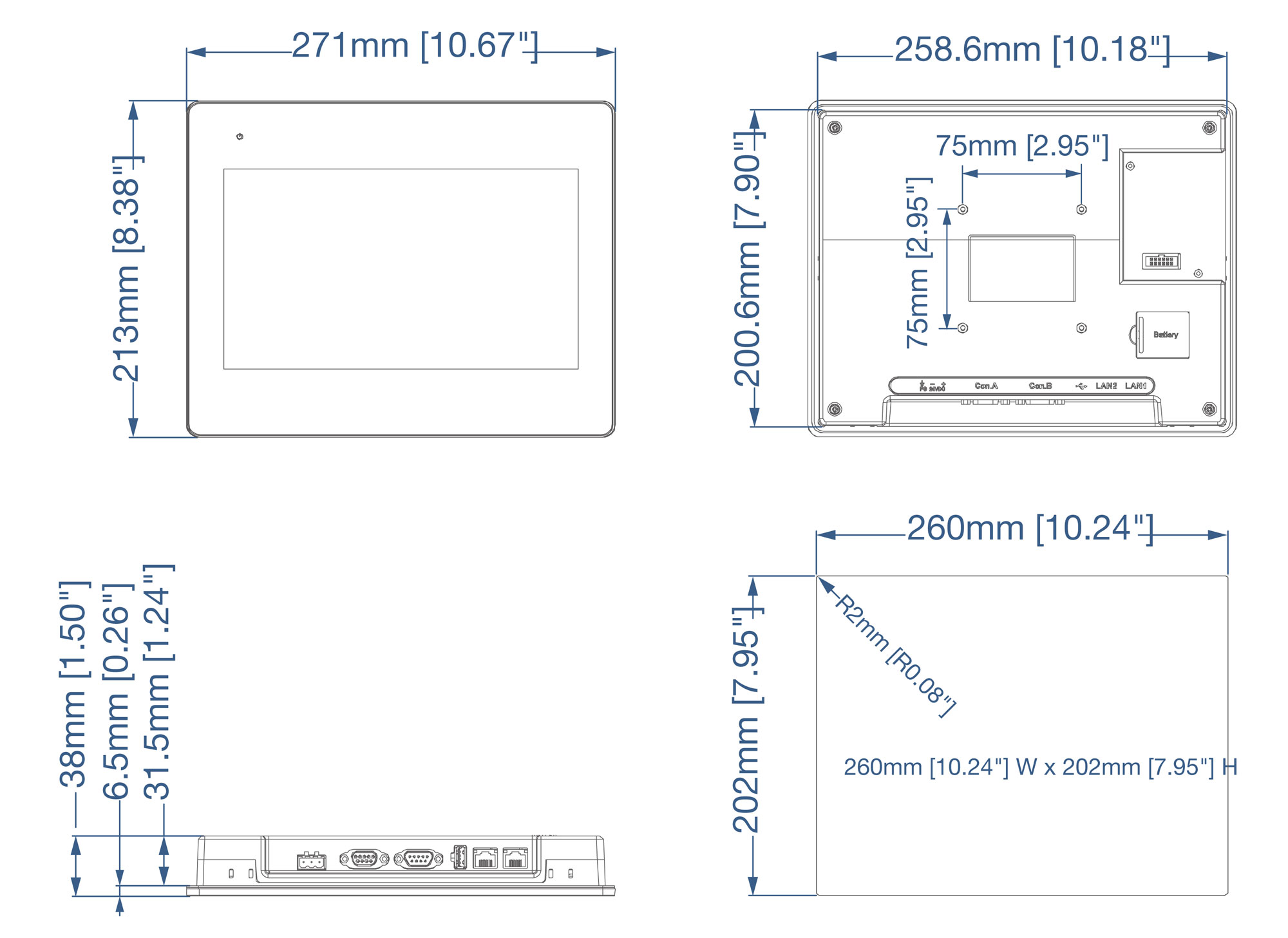

Abmessungen (BxHxT):
271 mm x 213 mm x 38 mm
Schalttafelausschnitt: 260 mm x 202 mm
Gewicht:
ca. 1,2 kg
Befestigung:
Schalttafeleinbau

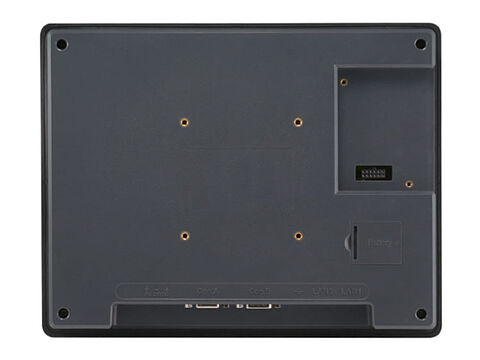

VESA-Halterung 75 x 75 mm
Schutzart:
NEMA 4 / IP66 konformes Frontpanel
Umgebungstemperatur:
Betriebstemperatur : 0 °C bis +55 °C.
Lagertemperatur: -20 °C bis +60 °C.
Relative Luftfeuchtigkeit: 10 % bis 90 % (nicht kondensierend)
Zertifikate:
CE
Software:
Weincloud: EasyAccess 2.0 (optional), Dashboard (optional)
CODESYS: (optional)
EasyBuilder Pro : ab Pro V6.10.01
Zolltarifnummer:
85371098
Hersteller:
Weintek Labs., Inc
