Anzeige:

Größe: 10,1 Zoll weiter Betrachtungswinkel (WVA)
Auflösung: 1024 x 600 Pixel
Helligkeit: 350 cd/m²
Kontrast: 1000:1
Hintergrundbeleuchtung: LED
Lebensdauer Hintergrundbeleuchtung: >50.000 Std.
Farben: 16,7 Mio.
LCD Blickwinkel (oben/unten/links/rechts): 89/89/89/89
Pixelabstand (mm):  0,2175 (H) × 0,2088 (V)

Touch Display:

Typ: 4-Draht analog resistiv.
Genauigkeit: Aktiver Bereich Länge (X) ±2 %, Breite (Y) ±2 %

Speicher:

Flash: 4 GB
RAM: 1 GB

Prozessor:

Quad-core RISC

Schnittstellen:

SD Karten Slot: 1 x SD
USB Host: 1 x USB 2.0
USB Client: Nein
Ethernet: 1 x 10/100 Base-T
COM Port: COM2 RS485 2-/4-Draht
MPI wird unterstützt
RS485 Isolation: Nein
CAN Bus: Nein
Audio Output: Nein

Echtzeituhr:

Integrierte Echtzeituhr RTC

Spannungsversorgung:

Eingangsspannung: 24±20% VDC
Galvanische Trennung : integriert
Stromaufnahme: 480 mA bei 24 VDC
Spannungsfestigkeit: 500 VAC (1 Min.)
Isolationsfestigkeit: >50 MOhm bei 500 VDC
Schockfestigkeit: 10 Hz bis 25 Hz (X,Y,Z Richtung 2 g 30 Minuten)

Spezifikationen:

PCB Leiterplattenbeschichtung: Ja
Gehäuse: Kunststoff

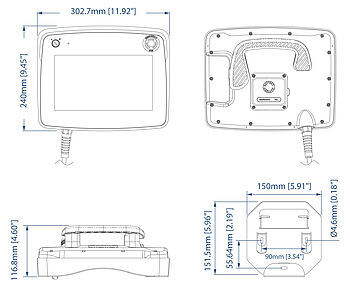

Abmessungen (BxHxT): 302,7 mm x 240 mm x 116,8 mm
Gewicht: ca. 1,6 kg
Montage: Wandhalterung

Schlüsselschalter:

Kontakte: 1 Schließer (NO), 1 Öffner (NC)
Nennbetriebsspannung: 24 V DC
Nennbetriebsstrom: 500 mA
Mechanische Lebensdauer: >250.000 Betätigungen

Not-Aus-Schalter:

Kontakte: 2 Öffner (NC)
Nennbetriebsspannung: 30 V DC
Nennbetriebsstrom: 500 mA
Normen: IEC 60947-5-1, EN 60947-5-1, IEC 60947-5-5, EN 60947-5-5, UL 60947-5-5, NFPA 79, CSA C22.2 No.14, GB 14048.5
Mechanische Lebensdauer: >250.000 Betätigungen

3-Positionen Schiebe Schalter:

Kontakte: 2 Schließer (NO)
Nennbetriebsspannung: 30 V DC
Nennbetriebsstrom: 500 mA
Normen: IEC/EN 60947-5-8, IEC/EN 60947-5-1, UL 508, CSA C22.2 No.14, GS-ET-22
Mechanische Lebensdauer:
Position 1 → 2 → 1: >1.000.000 Betätigungen
Position 1 → 2 → 3 → 1: >100.000 Betätigungen

Schutzart:

Rundum IP65 Gehäuse

Umgebungstemperatur:

Betriebstemperatur: 0°C bis 50°C
Lagertemperatur: -20 °C bis +60 °C
Relative Feuchte: 10% bis 90% (nicht kondensierend)
Vibrationsfestigkeit: 10 bis 25 Hz (X-, Y-, Z-Richtung, 2g für 30 min.)
Max. Fallhöhe:  1,2 m

Zertifikate:

CE
cULus gelistet


Software:

EasyBuilder Pro: ab V6.10.01
EasyAccess 2.0 (optional)
Dashboard: optional

Optional:

cMT-XMBS: Standard-Anschlussbox
cMT-XMBC: Kompakte Anschlussbox
cMT-XM-ESP: Not-Aus-Bypass-Stecker
cMT-XM-WMB: Wandhalterung für HMI
RZACEA020: EasyAccess 2.0-Aktivierungskarte

Zolltarifnummer:

85371098

Hersteller:

Weintek Labs., Inc
