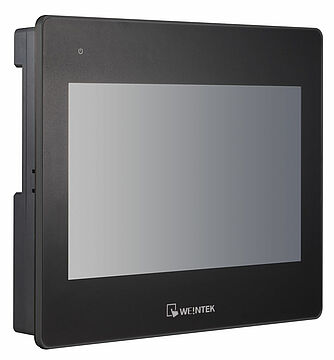

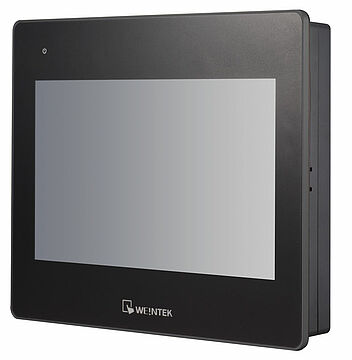

cMT1106X

Basic HMI, 10,1", 1024 x 600 TFT LCD, cMT1106X

Basic HMI, 10,1", 1024 x 600 TFT LCD, Quad-Core RISC, Easy Access 2.0

DatenblattTechnische Anwendungsberatung
  • 10,1” 1024 x 600 TFT-LCD, LED-Hintergrundbeleuchtung
  • Lüfterloses Kühlsystem
  • Integrierter 4 GB Flash-Speicher und RTC
  • RS232 und RS485 2- und 4-Draht
  • Galvanische Trennung von Versorgungs- und Systemspannung
  • Weiter Eingangsspannungsbereich: 24±20% VDC
  • IP66 frontseitig, NEMA4 konform
  • EasyAccess 2.0 Lizenz optional

Das Basic HMI cMT1106X zeichnet sich durch seine hohe Leistung, Speicherkapazität und Konnektivität aus. Seine Quad-Core-CPU ermöglicht es, die schwierigsten Multitasking-Herausforderungen zu meistern. Der integrierte 4-GB-Flash-Speicher bietet genug Speicherplatz für historische Daten und Projekte. Darüber hinaus verfügt es über alle wichtigen Schnittstellen: Ethernet, RS232, RS485 2W, RS485 4W und auch WiFi, das bei Bedarf durch das Erweiterungsmodul M02 aktiviert werden kann.

Die optionale Lizenz für den Fernzugriffservice EasyAccess2.0 ermöglicht Ihnen die Visualisierung des HMIs auf Endgeräten wie PC, Smartphone und Tablet von einem externen Standort aus. Mit EasyAccess2.0 können Sie über das "Path Through" Verfahren über das cMT1106X auf Geräte im Netzwerk zugreifen.

Anzeige:

Größe: 10,1” TFT LCD
Auflösung: 1024 x 600 Pixel
Helligkeit: 350 cd/m²
Kontrast: 500 : 1
Hintergrundbeleuchtung: LED
Lebensdauer der Hintergrundbeleuchtung: >50.000 Std.
Farben: 16,7 Mio.
LCD Blickwinkel (oben/unten/links/rechts): 70/70/80/80

Touch Display:

Typ: 4-Draht analog resistiv.
Genauigkeit: Aktiver Bereich Länge (X) ±2 %, Breite (Y) ±2 %

Speicher:

Flash: 4 GB
RAM: 1 GB

Prozessor:

Quad-core RISC

Schnittstellen:

SD Karten Slot: Nein
USB Host: 1x USB 2.0
USB Client: Nein
Ethernet:
LAN: 10/100 Base-T x1
Wifi: via Erweiterungsmodul M02 (optional)
COM Port:
Anschluss A: COM2 RS485 2-/4-Draht, COM3 RS485 2-Draht
Anschluss B: COM1 RS232 4-Draht, COM3 RS232 2-Draht (nur TX & RX (nicht RTS/CTS) für COM1 RS232 verwenden, wenn gleichzeitig COM3 RS232 genutzt wird)
MPI wird nicht unterstützt
RS485 Isolation: nein
CAN Bus: Nein
HDMI: Nein
Audio Output: Nein
Video Input: Nein

Echtzeituhr:

Integrierte Echtzeituhr RTC

Spannungsversorgung:

Eingangsspannung: 24±20% VDC
Galvanische Trennung (Eingangs- von Systemspannung): integriert
Stromaufnahme: 720 mA bei 24 VDC
Spannungsfestigkeit: 500 VAC (1 Min.)
Isolationsfestigkeit: >50 MOhm bei 500 VDC

Leiterplattenbeschichtung:

Ja, PCB

Gehäuse:

Kunststoffgehäuse

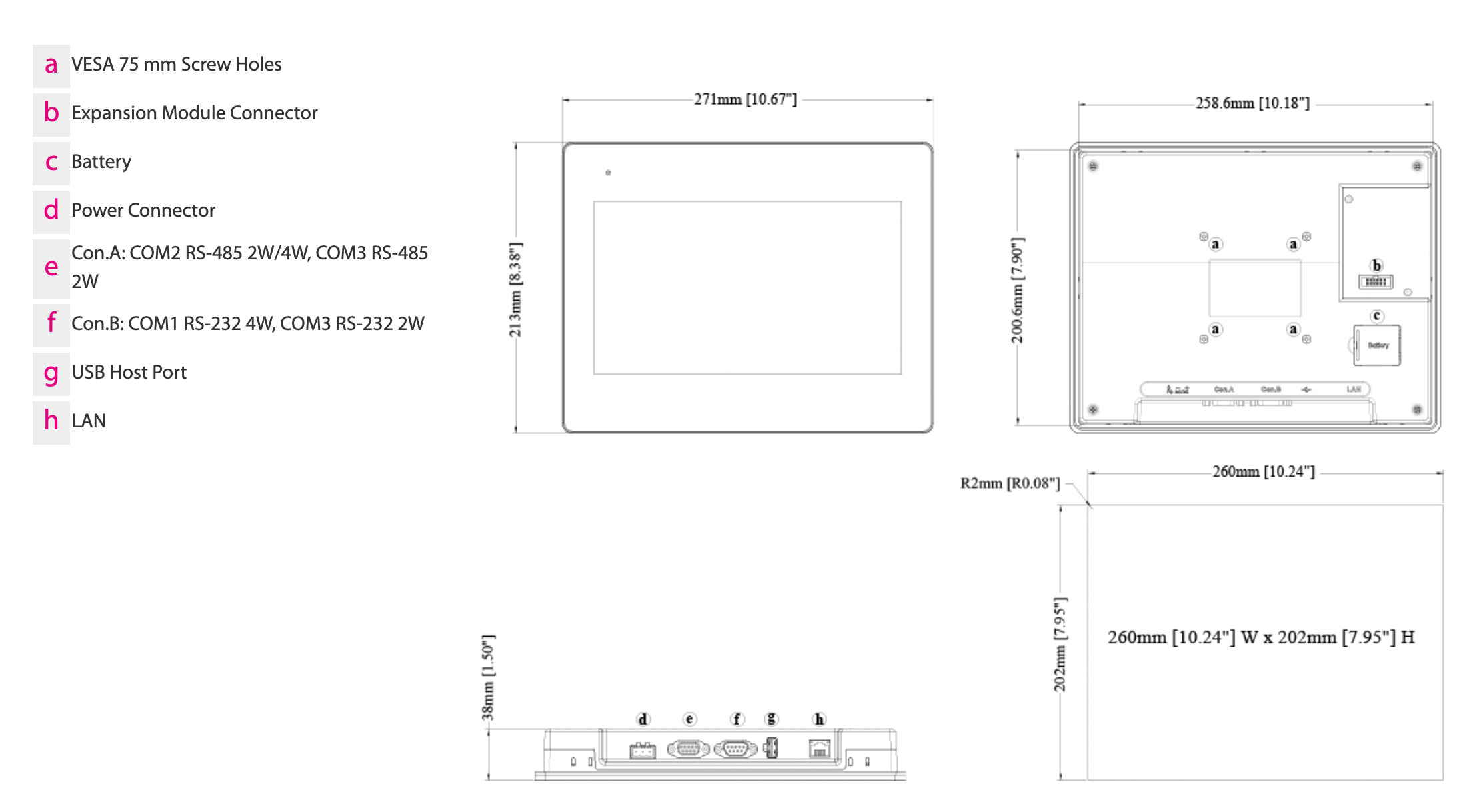

Abmessungen (BxHxT):

271 mm x 213 mm x 38 mm
Schalttafelausschnitt: 260 mm x 202 mm

Gewicht:

ca. 1,2 kg

Befestigung:

Schalttafeleinbau
Vesa Mount 75 x 75

Schutzart:

NEMA4 / Frontseite IP66

Umgebungstemperatur:

Betrieb: 0 °C bis +50 °C.
Lager: -20 °C bis +60 °C.
Relative Luftfeuchte: 10 % bis 90 % (nicht kondensierend)

Zertifikate:

CE


Software:

EasyBuilder Pro (V6.06.01 oder höher)
Easy Access 2.0 (optional)



Zolltarifnummer:

85371098

Hersteller:

Weintek Labs., Inc
