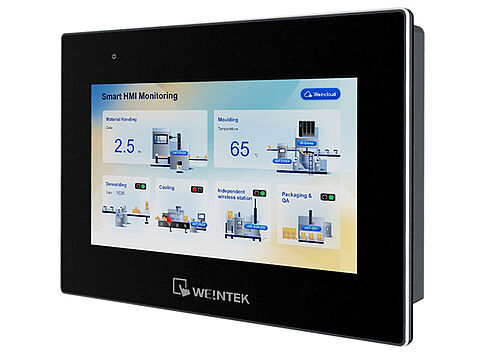

Anzeige:

Größe: 7" WVA-LCD
Auflösung: 1024 x 600 Pixel
Helligkeit: 550 cd/m²
Kontrast: 800 : 1
Lebensdauer Hintergrundbeleuchtung: >30.000 Std.
Farben: 16,7 Mio.
LCD Blickwinkel (oben/unten/links/rechts): 85/85/85/85

Touch Display:

Typ: 4-Draht resistiv.
Genauigkeit: Aktiver Bereich Länge (X) ±2 %, Breite (Y) ±2 %

Speicher:

Flash: 4 GB
RAM: 1 GB

Prozessor:

Quad-core RISC

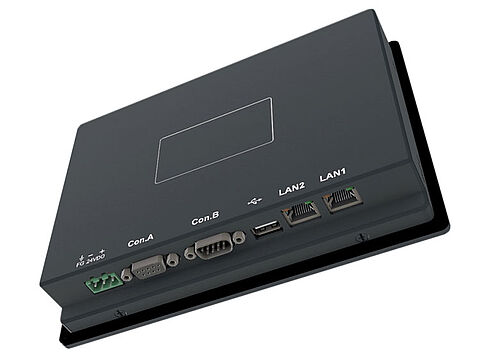

Schnittstellen:

SD Kartenslot: Nein
USB Host: 1x USB 2.0
Ethernet:
LAN1: 1 x 10/100 Base-T
LAN2: 1 x 10/100 Base-T

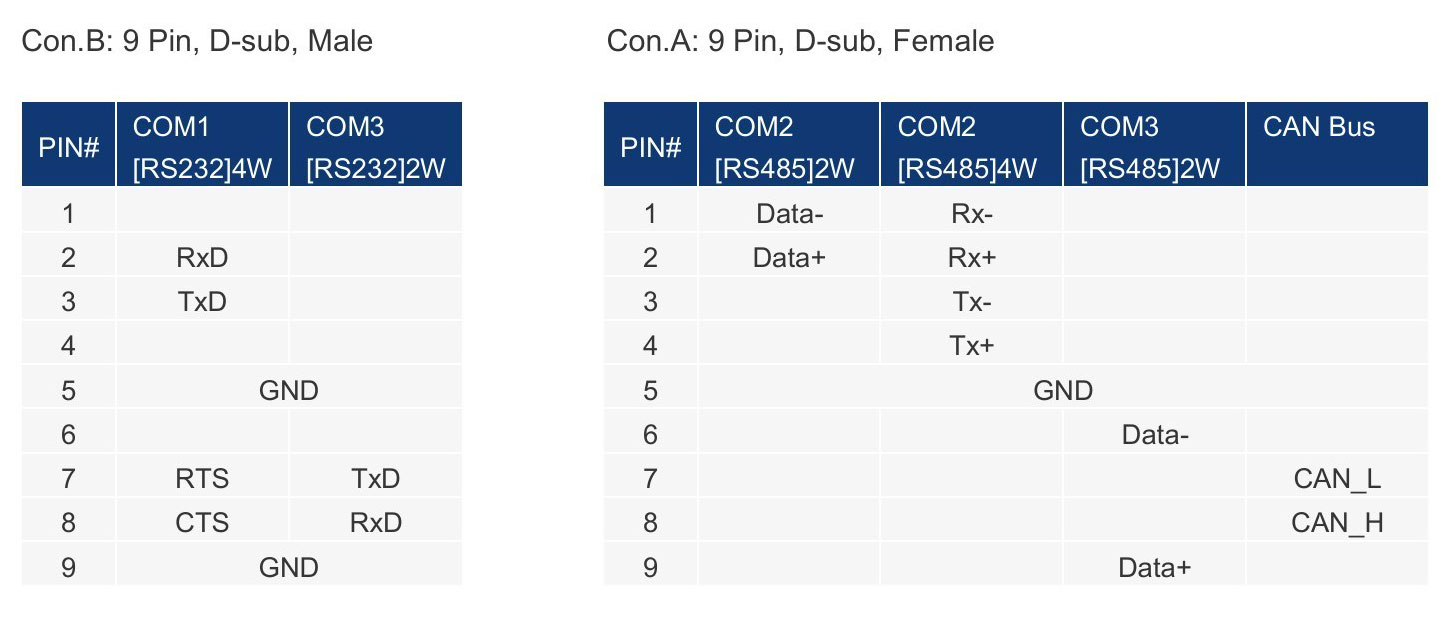

COM Port:
Anschluss A: COM2 RS485 2-/4-Draht, COM3 RS485 2-Draht, CAN Bus
Anschluss B: COM1 RS232 4-Draht, COM3 RS232 2-Draht (nur TX & RX (nicht RTS/CTS) für COM1 RS232 verwenden, wenn gleichzeitig COM3 RS232 genutzt wird)
RS485 Isolation: Nein
CAN Bus: Ja
Audio Output: Nein

Spannungsversorgung:

Eingangsspannung: 24±20% VDC
Galvanische Trennung (Eingangs- von Systemspannung): integriert
Stromaufnahme: 820 mA @ 24 VDC
Spannungsfestigkeit: 500 VAC (1 Min.)
Isolationsfestigkeit: >50 MOhm bei 500 VDC
Vibrationsfestigkeit: 10 Hz bis 25 Hz (X,Y,Z Richtung 2 g 30 Minuten)

Leiterplattenbeschichtung:

Ja, PCB

Gehäuse:

Aluminiumgehäuse

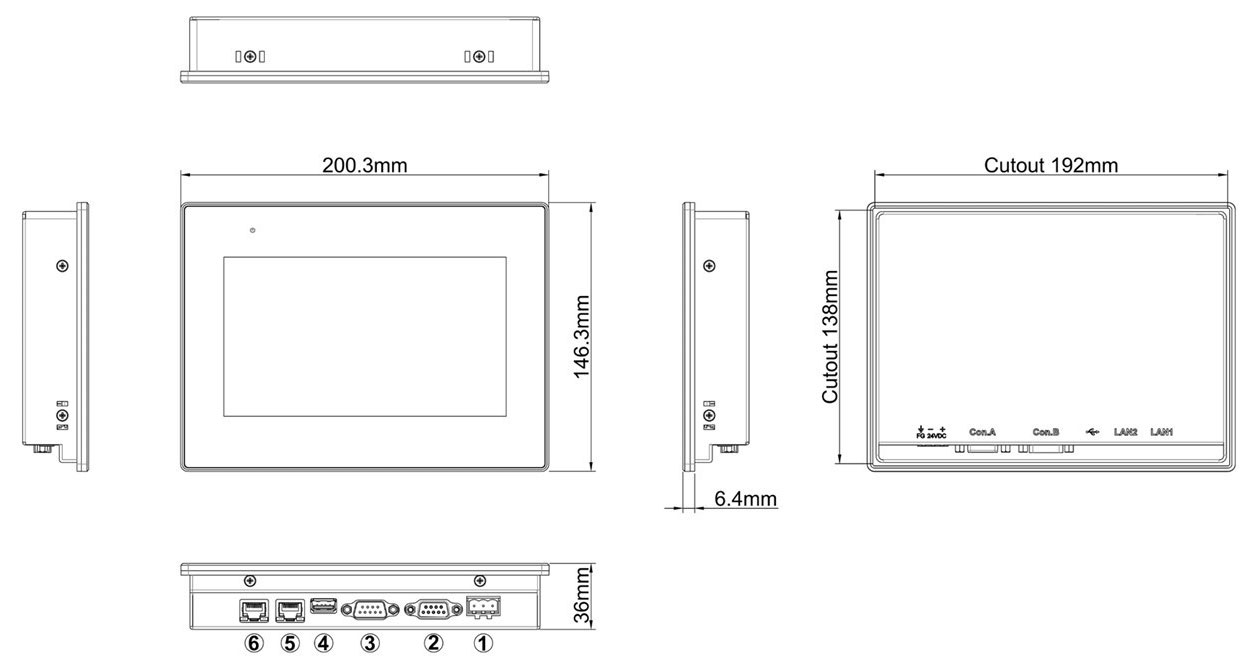

Abmessungen (BxHxT):

200,4 mm x 146,5 mm x 36 mm
Schalttafelausschnitt: 192 mm x 138 mm

Gewicht:

ca. 0,8 kg

Befestigung:

Schalttafeleinbau

Schutzart:

Frontplatte gemäß UL Typ 4X (nur für den Innenbereich) / NEMA 4 / IP66

Umgebungstemperatur:

Betrieb: -20 °C bis +55 °C.
Lager: -20 °C bis +60 °C.
Relative Luftfeuchte: 10 % bis 90 % (nicht kondensierend)

Zertifikate:

CE
cULus-zertifiziert


Software:

EasyBuilder Pro ab  V6.07.01
EasyAccess 2.0 Lizenz optional

Zolltarifnummer:

85371098

Hersteller:

Weintek Labs., Inc
