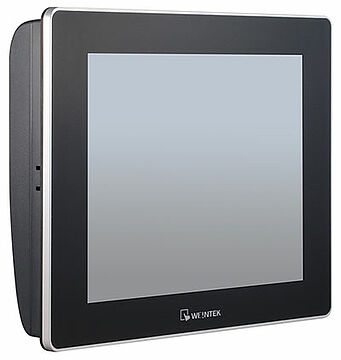

Advanced HMI 9,7" TFT Touch cMT3092X
Advanced HMI, 9,7" TFT Touch 1024 x 768, resistiv, Quad-Core Cortex-A17 CPU 32-Bit 1,6 GHz mit leistungsstarkem, dezidiertem 3D-Prozessor, lüfterlos, CANopen, inkl. EasyAccess Lizenz, CODESYS V3 SPS optional
- Kunststoffgehäuse
- 9,7” TFT LCD Grafik-Anzeige 1024 x 768 Pixel
- Lüfterloses Kühlsystem
- Integrierte 4 GB Flash-Speicher und RTC
- SD-Slot für SD-/SDHC-Karten
- COM2 / COM3 RS485 2-Draht unterstützt MPI 187,5 K
- CAN Bus/CANopen-Schnittstelle
- MQTT
- OPC UA (Client/Server)
- IP65 frontseitig, NEMA4 konform
- EasyAccess 2.0 Lizenz enthalten
- CODESYS V3 SPS optional
Das Advanced HMI cMT3092X von Weintek mit seinem Quad-Core Prozessor, ermöglicht eine hohe Performance bei der Visualisierung von Daten. Zudem ist es möglich, über die cMT Viewer APP auf einem Panel PC (cMTiPC10/15) oder einer Anzeige (cMTiV6), zusätzlich das cMT3092X zu Überwachen und zu Steuern.
Die IIoT Standard-Protokolle OPC UA und MQTT ermöglichen die Kommunikation zwischen Ihren Maschinen / Anlagen bis hin zu den übergeordneten Leit-/Managementsystemen. Hierdurch wird die gleichzeitige Überwachung und Kontrolle der Übertragungsdaten gewährleistet. Optional kann dieses HMI mit einer Soft-SPS ausgestattet werden.
Anzeige:
Größe: 9,7” TFT
Auflösung: 1024 x 768 Pixel
Helligkeit: 350 cd/m²
Kontrast: 500 : 1
Hintergrundbeleuchtung: LED
Lebensdauer Hintergrundbeleuchtung: >30.000 Std.
Farben: 262 K.
LCD Blickwinkel (oben/unten/links/rechts): 60/70/70/70
Touch Display:
Typ: 4-Draht analog resistiv.
Genauigkeit: Aktiver Bereich Länge (X) ±2 %, Breite (Y) ±2 %
Speicher:
Flash: 4 GB
RAM: 1 GB
Prozessor:
32 Bit RISC Cortex-A17 1,6 GHz Quad-Core
Schnittstellen:
USB Host: 1x USB 2.0
Ethernet:
LAN1: 10/100/1000 Base-T x2
LAN2: 10/100 Base-T x2

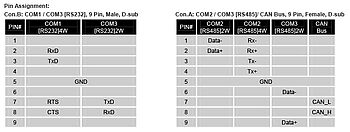

COM Port:
Con A: COM2 RS485 2-/4-Draht, COM3 RS485, CAN Bus
Con B: COM1/COM3 RS232 (nur Tx & RX (nicht RTS/CTS) für COM1 RS232 verwenden, wenn gleichzeitig COM3 RS232 genutzt wird)
RS485 Isolation: Nein
CAN Bus: JA
HDMI: Nein
Audio Output: Eingebauter Mono Lautsprecher
Video Input: Nein
Echtzeituhr:
Integrierte Echtzeituhr RTC
Spannungsversorgung:
Eingangsspannung: 24 VDC ±20 %
Galvanische Trennung (Eingangs- von Systemspannung): integriert
Stromaufnahme: 1 A bei 24 VDC
Spannungsfestigkeit: 500 VAC (1 Min.)
Isolationsfestigkeit: >50 MOhm bei 500 VDC
Schockfestigkeit: 10 Hz bis 25 Hz (X,Y,Z Richtung 2 G 30 Minuten)
Leiterplattenbeschichtung:
Ja, PCB
Gehäuse:
Kunststoffgehäuse

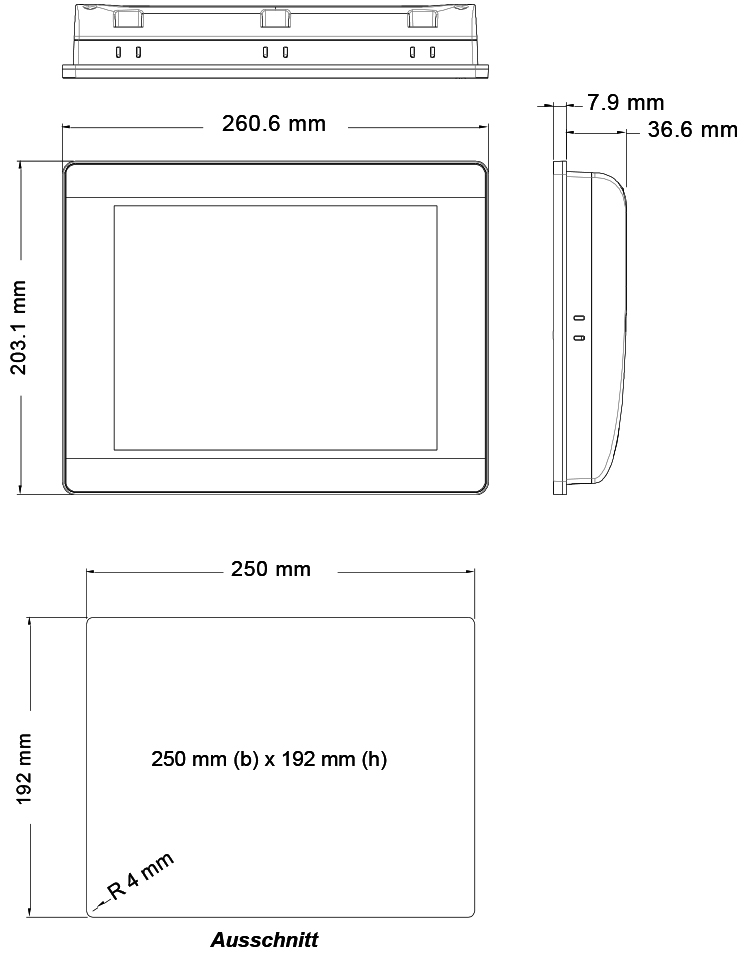

Abmessungen (BxHxT):
260,6 mm x 203,1 mm x 44,5 mm
Tafelausschnitt: 250 mm x 192 mm
Gewicht:
ca. 1,0 kg
Befestigung:
Panel Befestigung, VESA 75 mm x 75 mm
Schutzart:
UL Typ 4X (nur für den Innenbereich) / NEMA4 / Frontseite IP65
Umgebungstemperatur:
Betrieb: 0 °C bis +50 °C.
Lager: -20 °C bis +60 °C.
Relative Luftfeuchte: 10 % bis 90 % (nicht kondensierend)
Zertifikate:
CE
cULus
Software:
EasyBuilder Pro ab V6.4
Zolltarifnummer:
85371098
Hersteller:
Weintek Labs., Inc
Passend für:
WBGAC070E/S
WWPEC070
WBGEC7070
