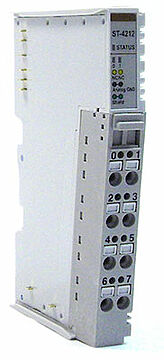

FnIO-Modul - 2-Kanal-Strom-Ausgangsmodul ST4212, 4 bis 20 mA, 12 Bit
erzeugt Signale der normierten Größe 4 mA bis 20 mA
Delisting
Bei Fragen setzen Sie sich bitte mit unserer technischen Anwendungsberatung in Verbindung.
- Das Analog-Ausgangsmodul gibt Stromsignale von 4 mA bis 20 mA aus
- Galvanische Trennung des Ausgangssignals von der Systemebene mit einer Auflösung von 12 Bit
- Spannungsversorgung über interne Systemspannung
- Gemeinsames Massepotential der Ausgangskanäle
Das 2-Kanal-Strom-Ausgangsmodul erzeugt Signale der normierten Größe 4 mA bis 20 mA. Das Ausgangssignal wird galvanisch getrennt zur Systemebene mit einer Auflösung von 12 Bit ausgegeben. Zur Spannungsversorgung für die Stromausgangsmodule wird die Feldspannung genutzt.
Spannungsversorgung:
Versorgungsspannung 24 VDC typisch,
Spannungsbereich 18 VDC bis 28,8 VDC
Verlustleistung:
max. 60 mA bei 24 VDC
Querschnitte:
I/O Kabel max. 2 mm²
Anschlusstechnik:
abnehmbare Anschlussebene (Klemmblöcke)
Abmessungen (LxHxB):
12 mm x 99 mm x 70 mm
Betriebstemperatur:
0 °C bis 60 °C
Montage:
DIN-Hutschiene
Anzahl der Ausgänge:
2 Kanäle Single Ended, keine Isolation der Kanäle untereinander
Indikatoren:
2 x grün für Status, 1 x grün/rot für FnBus Status
Auflösung in Stufen:
12 Bit mit 3,9 μA/Bit
Ausgangsstrom:
4 mA bis 20 mA
Datenbreite:
16 Bit Integer (2er Komplement)
Lastwiderstand:
max. 500 Ohm
Wandlungszeit:
2 ms/alle Kanäle
